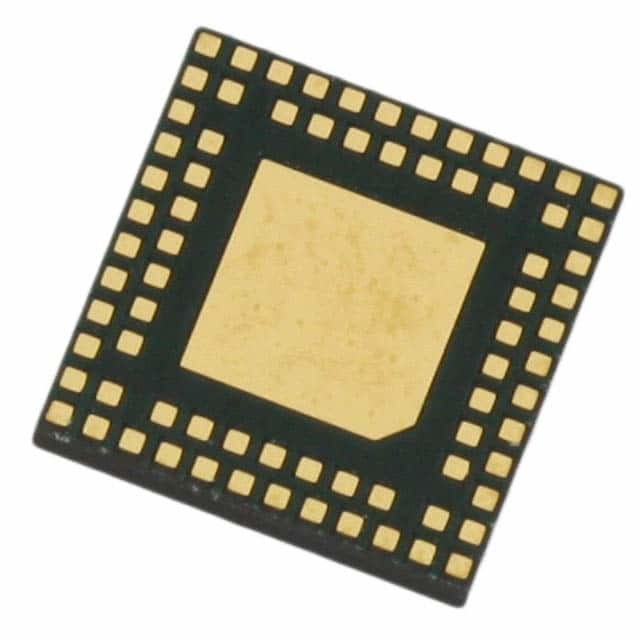

C8051F966-B-GM IC MCU 8BIT 32KB FLASH 76DQFN Laboratórios de Silício

Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
bate-papo: 0086 18588475571
skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
Processador do núcleo | 8051 | Tamanho do núcleo | de 8 bits |
---|---|---|---|
Velocidade | 25MHz | Conectividade | ² C DE I, SPI, UART/USART |
Periféricos | ACESSO DIRETO DA MEMÓRIA, LCD, POR, PWM, WDT | Número de entradas e saídas | 57 |
Tamanho de memória do programa | 32KB (32K x 8) | Tipo da memória do programa | FLASH |
Tamanho de EEPROM | - | RAM Size | 8.25K x 8 |
Tensão - fonte (Vcc/Vdd) | 1.8V ~ 3.8V | Conversores de dados | A/D 16x10b/12b |
Tipo do oscilador | Interno | Temperatura de funcionamento | -40°C ~ 85°C (TA) |
Tipo de montagem | Montagem de superfície | Embalagem / Caixa | 76-VFQFN Linhas Duplas, Almofada Exposta |
Pacote de dispositivos do fornecedor | 76-DQFN (6x6) | ||
Destacar | Unidade de controlo de memória MCU,unidade de controle do micro do mcu,Circuito integrado do microcontrolador |
Você pode marcar os produtos de que precisa e se comunicar conosco no quadro de mensagens.
Part Number | Description | |
---|---|---|
C8051F966-B-GM | IC MCU 8BIT 32KB FLASH 76DQFN | |
C8051F968-B-GM | IC MCU 8BIT 16KB FLASH 76DQFN | |
C8051F968-B-GMR | IC MCU 8BIT 16KB FLASH 76DQFN | |
C8051F966-B-GMR | IC MCU 8BIT 32KB FLASH 76DQFN | |
C8051F964-B-GMR | IC MCU 8BIT 64KB FLASH 76DQFN | |
C8051F964-B-GM | IC MCU 8BIT 64KB FLASH 76DQFN | |
C8051F962-B-GMR | IC MCU 8BIT 128KB FLASH 76DQFN | |
C8051F962-B-GM | IC MCU 8BIT 128KB FLASH 76DQFN | |
C8051F960-B-GMR | IC MCU 8BIT 128KB FLASH 76DQFN | |
C8051F960-B-GM | IC MCU 8BIT 128KB FLASH 76DQFN | |
C8051F968-A-GM | IC MCU 8BIT 16KB FLASH 76DQFN | |
C8051F960-A-GM | IC MCU 8BIT 128KB FLASH 76DQFN | |
C8051F962-A-GM | IC MCU 8BIT 128KB FLASH 76DQFN | |
C8051F964-A-GM | IC MCU 8BIT 64KB FLASH 76DQFN | |
C8051F966-A-GM | IC MCU 8BIT 32KB FLASH 76DQFN | |
C8051F960-A-GMR | IC MCU 8BIT 128KB FLASH 76DQFN | |
C8051F962-A-GMR | IC MCU 8BIT 128KB FLASH 76DQFN | |
C8051F964-A-GMR | IC MCU 8BIT 64KB FLASH 76DQFN | |
C8051F966-A-GMR | IC MCU 8BIT 32KB FLASH 76DQFN | |
C8051F968-A-GMR | IC MCU 8BIT 16KB FLASH 76DQFN |
Descrição de produto
Detalhes do produto
Potência ultra-baixa @ 3,6 V
- 110 μA/MHz, ativo a baixa potência, DC-DC habilitado- 110 nA de corrente de sono com retenção de dados; monitor POR ativado
- corrente de sono de 400 nA com SMRTClock (LFO interno)
- corrente de sono de 700 nA com SMRTClock (XTAL externo)
- 2 μs de despertar de qualquer modo de sono
12 bits; 16 ch. Convertidor analógico para digital
- Até 75 kps, modo de 12 bits ou 300 kps, modo de 10 bits- Pin externo ou VREF interno (não é necessário condensador externo)
- O PGA on-chip permite medir tensões até o dobro da tensão de referência
- Modo de explosão autónomo com acumulador automático de medição de 16 bits
#NOME?
Dois comparadores de baixa corrente
- Histerese e tempo de resposta programáveis#NOME?
Referência de corrente interna de 6 bits
- Até ± 500 μA; capacidade de fonte e sumidouro#NOME?
Controlador LCD integrado
- Suporta até 128 segmentos (32x4)#NOME?
Periféricos específicos de medição
- O conversor DC-DC buck permite a escala de tensão dinâmica para uma eficiência máxima (250 mW de saída)- acumulador de pulso em modo de repouso com interruptor programável de rebote e interfaces de controlo pull-up diretamente para o sensor de medição
- Data Packet Processing Engine (DPPE) inclui hardware AES, DMA, CRC e blocos de codificação para aceleração de protocolos sem fio
- Manchester e hardware de codificador Three-out-of-Six para implementação eficiente de energia da especificação M-bus sem fio
Núcleo 8051 μC de alta velocidade
- A arquitetura de instruções em tubos executa 70% das instruções em 1 ou 2 relógios do sistema
Memória
- Flash de até 128 kB; Programável no sistema; Funcionalidade completa de leitura/gravação/apagamento em toda a gama de alimentação- RAM de retenção de dados até 8 kB
Periféricos digitais
- até 57 portas de entrada/saída; todas tolerantes a 5 V com potência de accionamento programável- UART melhorado por hardware, 2 portas sérias SPI e I2C disponíveis simultaneamente
- Quatro contadores de 16 bits de uso geral
#NOME?
Fontes do relógio
- Osciladores internos de precisão: 24,5 MHz com uma precisão de ± 2% suporta a operação UART; modo de espectro espalhado para redução da EMI- Oscilador interno de baixa potência: 20 MHz
- Oscilador externo: Cristal, RC, C, relógio CMOS
- Oscilador SmaRTClock: cristal de 32,768 kHz ou LFO interno de 16,4 kHz com três alarmes independentes
Debug no chip
- Circuitos de depuração no chip facilitam a velocidade total, não intrusivos no depuração do sistema (não é necessário um emulador)#NOME?
Opções de pacote
- 76-pin DQFN (6x6 mm), compatível com RoHS- QFN de 40 pinos (6x6 mm), compatível com a RoHS
- QFP de 80 pinos (12x12 mm), compatível com a RoHS
Kit de Desenvolvimento: C8051F960DK
Tensão de alimentação: 1,8 a 3,8 VIntervalo de temperatura: ¥40 a + 85 °C
Especificações
Atributo | Atributo Valor |
---|---|
Fabricante | Laboratórios de Silício |
Categoria de produtos | Microcontroladores |
Série | C8051F9xx |
Embalagem | Embalagens alternativas de bandeja |
Estilo de montagem | SMD/SMT |
Embalagem | 76-VFQFN Duas linhas, pad exposto |
Temperatura de funcionamento | -40°C ~ 85°C (TA) |
Embalagem do produto do fornecedor | 76-DQFN (6x6) |
Número de I-O | 57 I/O |
Velocidade | 25 MHz |
Tamanho da EEPROM | - |
Core-Processador | 8051 |
Tamanho da RAM | 8.25K x 8 |
Memória do programa | Flash |
Periféricos | DMA, LCD, POR, PWM, WDT |
Conectividade | I2C, SPI, UART/USART |
Fornecimento de tensão-Vcc-Vdd | 1.8 V ~ 3.8 V |
Tamanho do núcleo | 8 bits |
Tamanho da memória do programa | 32KB (32K x 8) |
Conversores de dados | A/D 16x10b/12b |
Tipo de oscilador | Interno |
Temperatura máxima de funcionamento | + 85 C |
Intervalo de temperatura de funcionamento | - 40 C. |
Voltagem de alimentação de funcionamento | 3.8 V |
Tipo de interface | I2C SPI UART |
Núcleo | 8051 |
Série de processadores | C8051F96x |
Largura do Data-Bus | 8 bits |
Voltagem de alimentação máxima | 3.8 V |
Voltagem de alimentação-min | 1.8 V |
Embalagem | DQFN-76 |
Frequência máxima do relógio | 24.5 MHz |
Número de canais ADC | 16 Canais ADC |
Input/output | 57 I/O |
Tamanho da RAM de dados | 8448 B |
Número de contadores de temporizadores | 4 Temporizador |
Resolução do ADC | 10 bits 12 bits |
Tipo de RAM de dados | Memória RAM |
Descrições
8051 C8051F9xx Microcontrolador IC 8-Bit 25MHz 32KB (32K x 8) FLASH 76-DQFN (6x6)
MCU 8-bit 8051 CISC 32KB Flash 2.5V/3.3V 76-Pin DQFN EP Tray
Microcontroladores de 8 bits - MCU 64kB/8kB RAM DC-DC buck LCD AES DQFN76
