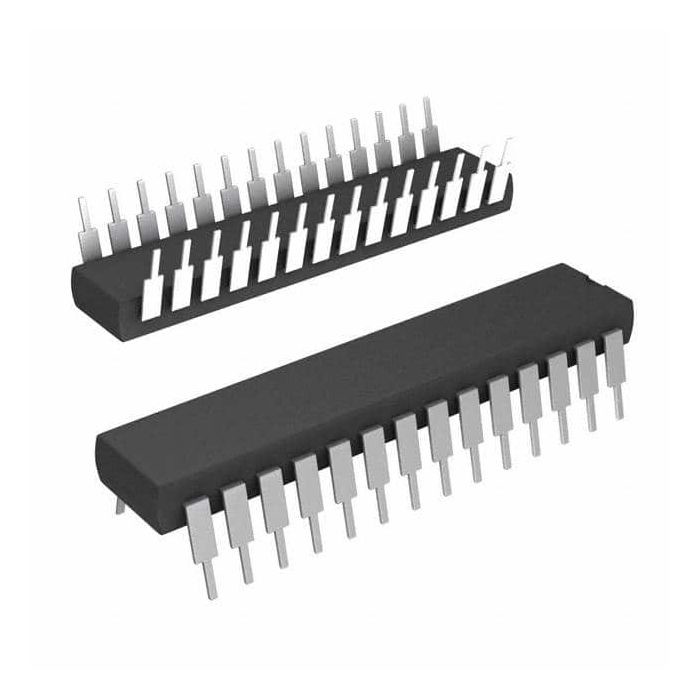

FLASH durável 28DIP da unidade ATMEGA8A-PU 8BIT 8KB do microcontrolador de MCU

Vista geral

O Atmel®AVR® ATmega8A é um microcontrolador de 8 bits do CMOS da baixa potência baseado na arquitetura do AVR RISC. Executando instruções poderosas em um único ciclo de pulso de disparo, o ATmega8A consegue as taxas de transferência que aproximam 1 MIPS pelo megahertz, permitindo que o desenhista de sistema aperfeiçoe o consumo de potência contra a velocidade de processamento.

Características

• De capacidade elevada, microcontrolador de 8 bits de Atmel®AVR® da baixa potência
• Arquitetura avançada do RISC
– 130 instruções poderosas – a maioria de execução do ciclo do Único-pulso de disparo
– 32 x 8 registros de trabalho de uso geral
– Operação inteiramente estática
– Até a taxa de transferência 16MIPS em 16MHz
– multiplicador do ciclo da Em-microplaqueta 2
• Segmentos altos da memória permanente da resistência
– 8KBytes da memória instantânea Auto-programável do programa do Em-sistema
– 512Bytes EEPROM
– 1KByte SRAM interno
– Escreva/para apagar ciclos: 10.000 Flash/100,000 EEPROM
– Retenção dos dados: 20 anos em 85 anos do  C/100 25 no  C (1)
– Seção opcional do código da bota com bocados independentes do fechamento
• Em-sistema que programa pelo programa da bota da Em-microplaqueta
• Verdadeiro Ler-Enquanto que-escreva a operação
– Fechamento de programação para a segurança do software
• Apoio da biblioteca de Atmel QTouch®
– Botões, slideres e rodas capacitivos do toque
– Aquisição de Atmel QTouch e de QMatrix
– Até 64 canais do sentido
• Características periféricas
– Dois temporizadores/contadores de 8 bits com Prescaler separado, um comparam o modo
– Uns temporizador/contador de 16 bits com Prescaler separado, compara o modo, e o modo da captação
– Tempo real contrário com oscilador separado
– Três canais de PWM
– 8 canal CAD no pacote de TQFP e de QFN/MLF
• Oito precisão mordida dos canais 10
– 6 canal CAD no pacote de PDIP
• Seis precisões mordidas dos canais 10
– relação de série Byte-orientada do Dois-fio
– USART de série programável
– Relação de série de SPI do mestre/escravo
– Temporizador de cão de guarda programável com o oscilador separado da Em-microplaqueta
– comparador análogo da Em-microplaqueta
• Características especiais do microcontrolador
– Poder-na restauração e na detecção programável da baixa de pressão
– Oscilador calibrado interno de RC
– Fontes da interrupção externo e interna
– Cinco modos de sono: Redução inativa, do CAD de ruído, economia de energia, poder-para baixo, e apoio
• I/O e pacotes
– 23 linhas programáveis do I/O
– 28 ligação PDIP, 32 ligação TQFP, e 32 almofada QFN/MLF
• Tensões de funcionamento
– 2,7 - 5.5V
– 0 - 16MHz
• Consumo de potência em 4MHz, 3V, 25  C
– Ativo: 3.6mA
– Modo inativo: 1.0mA
– Modo do poder-para baixo: 0.5µA
