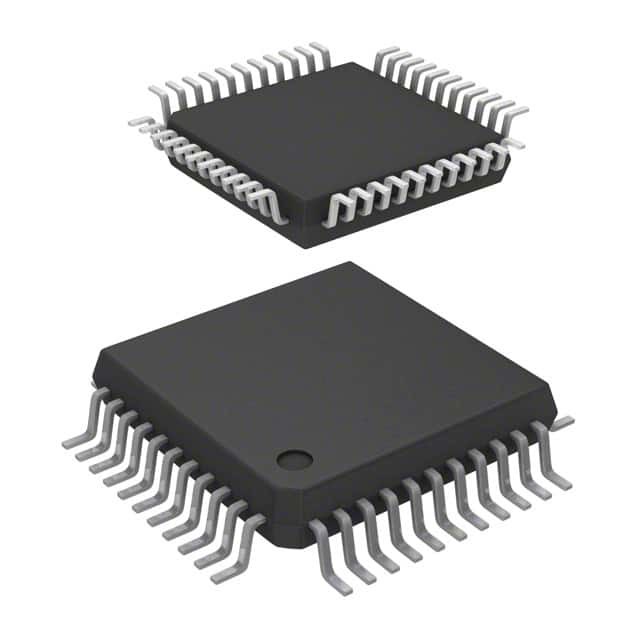

FLASH 44LQFP STMicroelectronics da unidade 8BIT 64KB do microcontrolador de STM8S207S8T6C MCU

Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
bate-papo: 0086 18588475571
skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xProcessador do núcleo | STM8 | Tamanho do núcleo | de 8 bits |
---|---|---|---|
Velocidade | 24MHz | Conectividade | ² C de I, IrDA, LINbus, SPI, UART/USART |
Periféricos | A baixa de pressão detecta/restauração, POR, PWM, WDT | Número de I/O | 34 |
Tamanho de memória do programa | 64KB (64K x 8) | Tipo da memória do programa | FLASH |
Tamanho de EEPROM | 1.5K x 8 | RAM Size | 6 K x 8 |
Tensão - fonte (Vcc/Vdd) | 2.95V ~ 5.5V | Conversores de dados | A/D 9x10b |
Tipo do oscilador | Interno | Temperatura de funcionamento | -40°C ~ 85°C (TA) |
Montando o tipo | Montagem de superfície | Pacote/caso | 44-LQFP |
Pacote do dispositivo do fornecedor | - | ||
Destacar | Unidade 8BIT do microcontrolador de MCU,Unidade 64KB do microcontrolador de MCU,STM8S207S8T6C |
FLASH 44LQFP STMicroelectronics de STM8S207S8T6C IC MCU 8BIT 64KB
Detalhes do produto
Descrição
A linha microcontroladores de 8 bits do desempenho de STM8S20xxx oferece a memória instantânea de um programa de 32 a 128 Kbytes. São referidos como dispositivos do alto densidade no manual da referência da família do microcontrolador de STM8S.
Características
■Núcleo
– FCPU máximo: até 24 megahertz, estados de 0 esperas @
≤ do fCPU 16 megahertz
– Núcleo STM8 avançado com Harvard
encanamento da arquitetura e das 3 fases
– Grupo de instrução prolongada
– 20 MIPS máximos @ 24 megahertz
■Memórias
– Programa: até 128 Kbytes instantâneo; dados
retenção 20 anos no °C 55 após 10 kcycles
– Dados: até 2 dados verdadeiros EEPROM dos Kbytes;
resistência 300 kcycles
– RAM: até 6 Kbytes
■Gestão do pulso de disparo, da restauração e de fonte
– tensão de funcionamento de 2,95 a 5,5 V
– Oscilador de cristal do ressonador da baixa potência
– Entrada de pulso de disparo externo
– Interno, usuário-trimmable 16 megahertz RC
– Baixa potência interna 128 quilohertz RC
– Sistema de segurança do pulso de disparo com monitor do pulso de disparo
– Espera, ativo-parada, & modos da baixa potência da parada
– Os pulsos de disparo periféricos desligaram individualmente
– Consumo permanentemente ativo, baixo
poder-em e do poder-para baixo restauração
■Gestão de interrupção
– Controlador de interrupção aninhado com 32
interrupções
– Até 37 interrupções externos em 6 vetores
■Temporizadores
– temporizadores 2x de uso geral de 16 bits, com 2+3
Canais de CAPCOM (IC, OC ou PWM)
– Temporizador do controle avançado: de 16 bits, 4 CAPCOM
canais, 3 saídas complementares, inoperantes
inserção do tempo e sincronização flexível
– temporizador básico de 8 bits com prescaler de 8 bits
– Auto temporizador da excitação
– Cão de guarda da janela, cão de guarda independente
■Relações de comunicações
– Alta velocidade 1 Mbit/s de beCAN ativo 2.0B
– UART com saída de pulso de disparo para síncrono
operação - modo mestre de LIN
– UART com o LIN 2,1 complacente, mestre/escravo
modos e resynchronization automático
– Relação de SPI até 10 Mbit/s
– Relação de I2C até 400 Kbit/s
■10 bocado CAD com até 16 canais
■I/Os
– Até 68 I/Os em um pacote de 80 pinos
incluindo 18 saídas altas do dissipador
– Projeto altamente robusto do I/O, imune contra
injeção atual
– Apoio do desenvolvimento
– Único módulo de relação do fio (NADADA) e
elimine erros do módulo (os DM)
■chave original da identificação de 96 bocados para cada dispositivo
Especificações
Atributo | Valor de atributo |
---|---|
Fabricante | STMicroelectronics |
Categoria de produto | Microcontroladores |
Série | STM8S |
Empacotamento | Fita & carretel (TR) |
Unidade-peso | 0,012561 onças |
Montagem-estilo | SMD/SMT |
Pacote-caso | 44-LQFP |
Operar-temperatura | -40°C ~ 85°C (TA) |
Fornecedor-Dispositivo-pacote | * |
Número-de-EU-o | I/O 34 |
Velocidade | 24MHz |
EEPROM-tamanho | 1.5K x 8 |
Núcleo-processador | STM8 |
RAM-tamanho | 6K x 8 |
Memória do programa | FLASH |
Periféricos | A baixa de pressão detecta/restauração, POR, PWM, WDT |
Conectividade | I2C, IrDA, LIN, SPI, UART/USART |
Tensão-fonte-Vcc-Vdd | 2,95 V ~ 5,5 V |
Núcleo-tamanho | de 8 bits |
Programa-Memória-tamanho | 64KB (64K x 8) |
Dados-conversores | A/D 9x10b |
Oscilador-tipo | Interno |
Temperatura de funcionamento máximo | + 85 C |
Variação da temperatura de funcionamento | - 40 C |
Relação-tipo | I2C SPI UART |
Núcleo | STM8 |
Processador-séries | STM8S20x |
Dados-Ônibus-largura | bocado 8 |
Fonte-Tensão-máximo | 5,5 V |
Fonte-Tensão-minuto | 2,95 V |
Pacote-caso | LQFP-44 |
Máximo-Pulso de disparo-frequência | 24 megahertz |
Número--CAD-canais | 9 canais do CAD |
Entrada/saída | I/O 34 |
Dados-RAM-tamanho | kB 4 |
Número--Temporizador-contadores | Temporizador 8 |
CAD-definição | bocado 10 |
