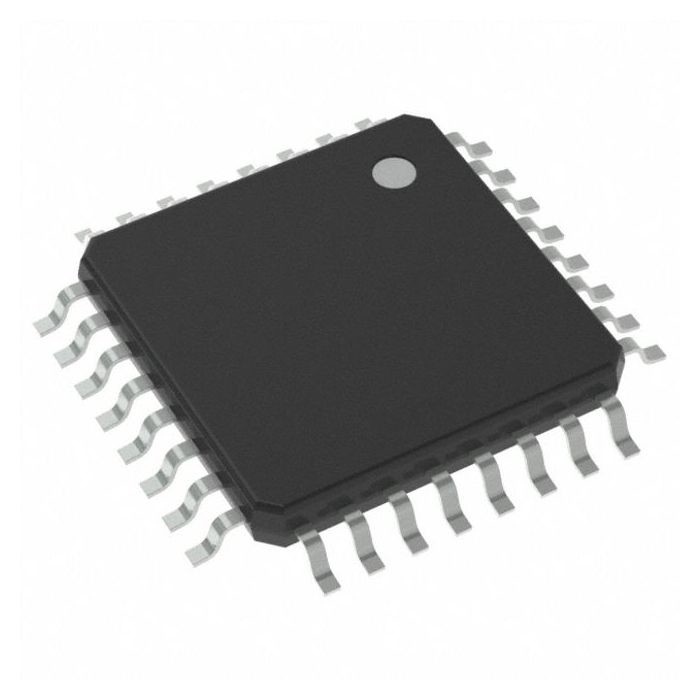

Tecnologia do microchip do FLASH 32TQFP do bocado 8KB da unidade 8 do microcontrolador de ATMEGA8A-AU MCU

Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
bate-papo: 0086 18588475571
skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xProcessador do núcleo | AVR | Tamanho do núcleo | de 8 bits |
---|---|---|---|
Velocidade | 16MHz | Conectividade | ² C DE I, SPI, UART/USART |
Periféricos | A baixa de pressão detecta/restauração, POR, PWM, WDT | Número de I/O | 23 |
Tamanho de memória do programa | 8KB (4K x 16) | Tipo da memória do programa | FLASH |
Tamanho de EEPROM | 512 x 8 | RAM Size | 1K x 8 |
Tensão - fonte (Vcc/Vdd) | 2.7V ~ 5.5V | Conversores de dados | A/D 8x10b |
Tipo do oscilador | Interno | Temperatura de funcionamento | -40°C ~ 85°C (TA) |
Montando o tipo | Montagem de superfície | Pacote/caso | 32-TQFP |
Pacote do dispositivo do fornecedor | 32-TQFP (7x7) | ||
Destacar | unidade do microcontrolador de 16MHz MCU,FLASH da unidade do microcontrolador de MCU,ATMEGA8A-AU |
Tecnologia do microchip do FLASH 32TQFP de ATMEGA8A-AU IC MCU 8BIT 8KB
Detalhes do produto
Descrição
O Atmel®AVR® ATmega8A é um microcontrolador de 8 bits do CMOS da baixa potência baseado na arquitetura do AVR RISC. Executando instruções poderosas em um único ciclo de pulso de disparo, o ATmega8A consegue as taxas de transferência que aproximam 1 MIPS pelo megahertz, permitindo que o desenhista de sistema aperfeiçoe o consumo de potência contra a velocidade de processamento.
Características
• De capacidade elevada, microcontrolador de 8 bits de Atmel®AVR® da baixa potência
• Arquitetura avançada do RISC
– 130 instruções poderosas – a maioria de execução do ciclo do Único-pulso de disparo
– 32 x 8 registros de trabalho de uso geral
– Operação inteiramente estática
– Até a taxa de transferência 16MIPS em 16MHz
– multiplicador do ciclo da Em-microplaqueta 2
• Segmentos altos da memória permanente da resistência
– 8KBytes da memória instantânea Auto-programável do programa do Em-sistema
– 512Bytes EEPROM
– 1KByte SRAM interno
– Escreva/para apagar ciclos: 10.000 Flash/100,000 EEPROM
– Retenção dos dados: 20 anos em 85 anos do C/100 25 no C (1)
– Seção opcional do código da bota com bocados independentes do fechamento
• Em-sistema que programa pelo programa da bota da Em-microplaqueta
• Verdadeiro Ler-Enquanto que-escreva a operação
– Fechamento de programação para a segurança do software
• Apoio da biblioteca de Atmel QTouch®
– Botões, slideres e rodas capacitivos do toque
– Aquisição de Atmel QTouch e de QMatrix
– Até 64 canais do sentido
• Características periféricas
– Dois temporizadores/contadores de 8 bits com Prescaler separado, um comparam o modo
– Uns temporizador/contador de 16 bits com Prescaler separado, compara o modo, e o modo da captação
– Tempo real contrário com oscilador separado
– Três canais de PWM
– 8 canal CAD no pacote de TQFP e de QFN/MLF
• Oito precisão mordida dos canais 10
– 6 canal CAD no pacote de PDIP
• Seis precisões mordidas dos canais 10
– relação de série Byte-orientada do Dois-fio
– USART de série programável
– Relação de série de SPI do mestre/escravo
– Temporizador de cão de guarda programável com o oscilador separado da Em-microplaqueta
– comparador análogo da Em-microplaqueta
• Características especiais do microcontrolador
– Poder-na restauração e na detecção programável da baixa de pressão
– Oscilador calibrado interno de RC
– Fontes da interrupção externo e interna
– Cinco modos de sono: Redução inativa, do CAD de ruído, economia de energia, poder-para baixo, e apoio
• I/O e pacotes
– 23 linhas programáveis do I/O
– 28 ligação PDIP, 32 ligação TQFP, e 32 almofada QFN/MLF
• Tensões de funcionamento
– 2,7 - 5.5V
– 0 - 16MHz
• Consumo de potência em 4MHz, 3V, 25 C
– Ativo: 3.6mA
– Modo inativo: 1.0mA
– Modo do poder-para baixo: 0.5µA
Especificações
Atributo | Valor de atributo |
---|---|
Fabricante | Intel/Altera |
Categoria de produto | Microcontroladores |
Série | AVR® ATmega |
Empacotamento | Tray Alternate Packaging |
Pacote-caso | 32-TQFP |
Operar-temperatura | -40°C ~ 85°C (TA) |
Fornecedor-Dispositivo-pacote | 32-TQFP (7x7) |
Número-de-EU-o | I/O 23 |
Velocidade | 16MHz |
EEPROM-tamanho | 512 x 8 |
Núcleo-processador | AVR |
RAM-tamanho | 1K x 8 |
Memória do programa | FLASH |
Periféricos | A baixa de pressão detecta/restauração, POR, PWM, WDT |
Conectividade | I2C, SPI, UART/USART |
Tensão-fonte-Vcc-Vdd | 2,7 V ~ 5,5 V |
Núcleo-tamanho | de 8 bits |
Programa-Memória-tamanho | 8KB (4K x 16) |
Dados-conversores | A/D 8x10b |
Oscilador-tipo | Interno |
