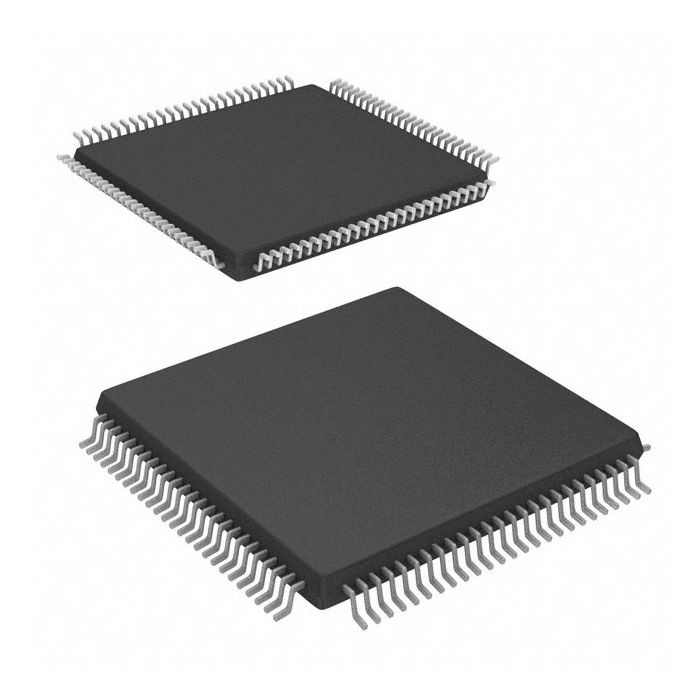

Unidade industrial do microcontrolador da ATAC, microplaqueta eletrônica de ATXMEGA128A1U-AU IC

Vista geral

O Atmel AVR XMEGA é uma família da baixa potência, elevado desempenho, e os microcontroladores 8/16-bit ricos periféricos baseados no AVR aumentaram a arquitetura do RISC. Executando instruções em um único ciclo de pulso de disparo, os dispositivos do AVR XMEGA conseguem a taxa de transferência do processador central que aproxima um milhão de por segundo das instruções (MIPS) por megahertz, permitindo que o desenhista de sistema aperfeiçoe o consumo de potência contra a velocidade de processamento.
O processador central de Atmel AVR combina um grupo de instrução rico com os 32 registros de trabalho de uso geral. Todos os 32 registros são conectados diretamente à unidade lógica aritmética (ALU), permitindo que dois registros independentes sejam alcançados em uma única instrução, executada em um ciclo de pulso de disparo. A arquitetura resultante é mais código eficiente ao conseguir taxas de transferência muitas vezes mais rapidamente o único-acumulador do que convencional ou o CISC basearam microcontroladores.

Características

●De capacidade elevada, microcontrolador de Atmel® AVR® XMEGA® 8/16-bit da baixa potência
●Memórias permanentes do programa e dos dados
●64K - 128KBytes do flash auto-programável do em-sistema
●4K - seção da bota 8KBytes
●2KBytes EEPROM
●4K - 8KBytes SRAM interno
●Relação de ônibus externo para até 16Mbytes SRAM
●Relação de ônibus externo para até 128Mbit SDRAM
●Características periféricas
●controlador de acesso direto da memória do Quatro-canal
●sistema do evento do Oito-canal
●Oito temporizadores/contadores de 16 bits
●Quatro temporizadores/contadores com saída 4 para comparar ou entrar os canais da captação
●Quatro temporizadores/contadores com saída 2 para comparar ou entrar os canais da captação
●Extensão de alta resolução em todo o temporizador/contadores
●Extensão avançada da forma de onda (AWeX) em dois temporizadores/contadores
●Uma relação de dispositivo de USB
●Velocidade máxima de USB 2,0 (12Mbps) e dispositivo (1.5Mbps) de baixa velocidade complacente
●32 valores-limite com flexibilidade de configuração completa
●Oito USARTs com apoio de IrDA para um USART
●Quatro relações do dois-fio com fósforo duplo do endereço (I2C e SMBus compatíveis)
●Quatro relações periféricas de série (SPIs)
●Motor cripto de AES e de DES
●(IEEE® 802,3) gerador CRC-16 (CRC-CCITT) e CRC-32
●contador de 16 bits do tempo real (RTC) com oscilador separado
●Dois dezesseis canal, 12 mordido, conversores 2msps analógicos-numéricos
●Dois de dois canais, 12 mordidos, conversores 1msps numérico-analógicos
●Quatro comparadores análogos (ACs) com janela comparam a função, e fontes atuais
●Interrupções externos em todos os pinos de uso geral do I/O
●Temporizador de cão de guarda programável com da em-microplaqueta o oscilador separado da baixa potência ultra
●Apoio da biblioteca de QTouch®
●Botões, slideres e rodas capacitivos do toque
●Características especiais do microcontrolador
●Poder-na restauração e na detecção programável da baixa de pressão
●Opções internas e externos do pulso de disparo com PLL e prescaler
●Controlador de interrupção multinível programável
●Cinco modos de sono
●Programando e para eliminar erros de relações
●Relação de JTAG (IEEE 1149,1 complacente), incluindo a varredura do limite
●PDI (programa e para eliminar erros da relação)
●I/O e pacotes
●78 pinos programáveis do I/O
●100 ligação TQFP
●100 bola BGA
●100 bola VFBGA
●Tensão de funcionamento
●1,6 – 3.6V
●Frequência de funcionamento
●0 – 12MHz de 1.6V
●0 – 32MHz de 2.7V

Aplicações típicas
Controle industrial
Controle do clima
Aplicações da bateria da baixa potência
Automatização de fábrica
RF e ZigBee®
Ferramentas elétricas
Controle de construção
Conectividade de USB
ATAC
Controle da placa
Controle de sensor
Medida de serviço público
Bens brancos
Ótico
Aplicações médicas
