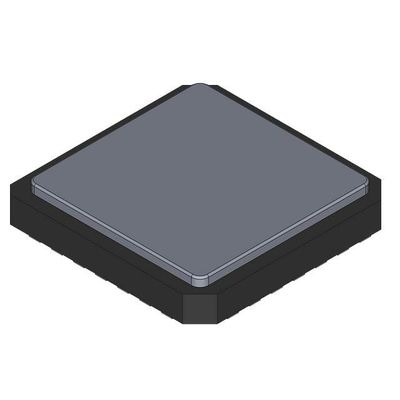

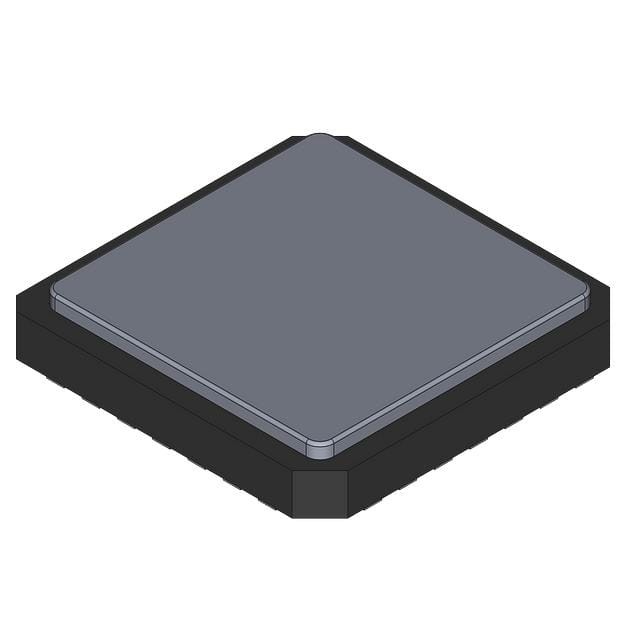

ATMEGA48P-20MMU IC MCU 8BIT 4KB FLASH 28VQFN Atmel

Resumo

O ATmega48P/88P/168P/328P é um microcontrolador CMOS de 8 bits de baixa potência baseado na arquitetura RISC aprimorada AVR.O ATmega48P/88P/168P/328P atinge rendimentos aproximados de 1 MIPS por MHz, permitindo ao designer do sistema otimizar o consumo de energia em relação à velocidade de processamento.

Características

• Microcontrolador AVR® de 8 bits de baixo consumo e alto desempenho
• Arquitetura RISC avançada
131 Instruções poderosas Execução da maioria dos ciclos de relógio único
32 x 8 Registros de trabalho de finalidade geral
Função totalmente estática
¢ Até 20 MIPS de transferência a 20 MHz
Multiplicador de 2 ciclos no chip
• Segmentos de memória não voláteis de alta resistência
4/8/16/32K bytes de memória flash programável automática (ATmega48P/88P/168P/328P)
¢ 256/512/512/1K bytes EEPROM (ATmega48P/88P/168P/328P)
512/1K/1K/2K bytes SRAM interna (ATmega48P/88P/168P/328P)
- Ciclos de gravação/apagamento: 10.000 flash/100.000 EEPROM
¢ Conservação dos dados: 20 anos a 85°C/100 anos a 25°C (1)
Seção de código de arranque opcional com bits de bloqueio independentes
Programação no sistema por programa de inicialização no chip
Verdadeira operação de leitura-escrita
¢ Bloqueio de programação para segurança de software
• Características periféricas
Dois temporizadores/contadores de 8 bits com prescaler separado e modo de comparação
Um temporizador de 16 bits com prescaler separado, modo de comparação e modo de captura
Contador em tempo real com oscilador separado
6 canais PWM
️ ADC de 10 bits de 8 canais no pacote TQFP e QFN/MLF Medida de temperatura
- ADC de 10 bits de 6 canais no pacote PDIP
Medição da temperatura
¢ Serial USART programável
Interface em série SPI Mestre/Slave
Interface Serial de 2 fios orientada a bytes (compatível com Philips I2C)
¢ Temporiador de vigilância programável com oscilador separado no chip
Comparador analógico no chip
¢ Interromper e acordar na mudança de alfinete
• Características especiais do microcontrolador
¢ Reinicialização de energia e detecção programável de desligamento
Oscilador calibrado interno
Fontes de interrupção externas e internas
Seis modos de sono: idle, redução de ruído do ADC, poupança de energia, desligamento, espera e espera prolongada
• I/O e Pacotes
23 linhas de E/S programáveis
¢ PDIP de 28 pinos, TQFP de 32 leads, QFN/MLF de 28 pads e QFN/MLF de 32 pads
• Tensão de funcionamento:
¥ 1,8 - 5,5 V para ATmega48P/88P/168PV
¥ 2,7 - 5,5 V para ATmega48P/88P/168P
¥ 1,8 - 5,5 V para ATmega328P
• Intervalo de temperatura:
-40°C a 85°C
• Grau de velocidade:
¢ ATmega48P/88P/168PV: 0 - 4 MHz @ 1,8 - 5,5V, 0 - 10 MHz @ 2,7 - 5,5V
ATmega48P/88P/168P: 0 - 10 MHz @ 2,7 - 5,5V, 0 - 20 MHz @ 4,5 - 5,5V
ATmega328P: 0 - 4 MHz @ 1,8 - 5,5V, 0 - 10 MHz @ 2,7 - 5,5V, 0 - 20 MHz @ 4,5 - 5,5V
• Baixo consumo de energia a 1 MHz, 1,8 V, 25°C para ATmega48P/88P/168P:
Modo ativo: 0,3 mA
Modo de desligamento: 0,1 μA
Modo de poupança de energia: 0,8 μA (incluindo 32 kHz RTC)
