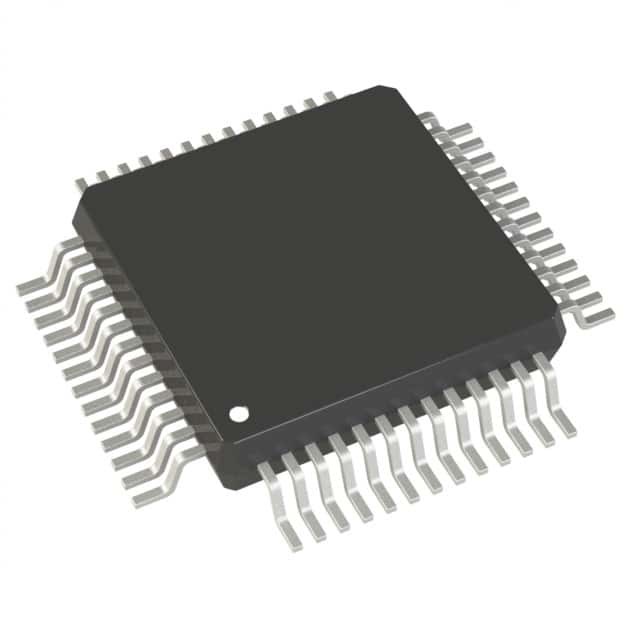

ADUC834BSZ IC MCU 8BIT 62KB FLASH 52MQFP Analog Devices Inc.

Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
bate-papo: 0086 18588475571
skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xProcessador do núcleo | 8052 | Tamanho do núcleo | de 8 bits |
---|---|---|---|
Velocidade | 12.58MHz | Conectividade | EBI/EMI, ² C DE I, SPI, UART/USART |
Periféricos | POR, PSM, PWM, sensor do Temp, WDT | Número de entradas e saídas | 34 |
Tamanho de memória do programa | 62KB (62K x 8) | Tipo da memória do programa | FLASH |
Tamanho de EEPROM | 4K x 8 | RAM Size | 2.25K x 8 |
Tensão - fonte (Vcc/Vdd) | 2,7V ~ 5,25V | Conversores de dados | A/D 3x16b, 4x24b; D/A 1x12b |
Tipo do oscilador | Interno | Temperatura de funcionamento | -40°C ~ 125°C (TA) |
Tipo de montagem | Montagem de superfície | Embalagem / Caixa | 52-QFP |
Pacote de dispositivos do fornecedor | 52-MQFP (10x10) | ||
Destacar | Unidade de controlo de memória MCU,unidade de controle do micro do mcu,Circuito integrado do microcontrolador |
Part Number | Description | |
---|---|---|
ADUC834BSZ | IC MCU 8BIT 62KB FLASH 52MQFP | |
ADUC812BSZ-REEL | IC MCU 8BIT 8KB FLASH 52MQFP | |
ADUC842BSZ62-3 | IC MCU 8BIT 62KB FLASH 52MQFP | |
ADUC843BSZ62-3 | IC MCU 8BIT 62KB FLASH 52MQFP | |
ADUC824BSZ | IC MCU 8BIT 8KB FLASH 52MQFP | |
ADUC831BSZ | IC MCU 8BIT 62KB FLASH 52MQFP | |
ADUC841BSZ62-5 | IC MCU 8BIT 62KB FLASH 52MQFP | |
ADUC842BSZ62-5 | IC MCU 8BIT 62KB FLASH 52MQFP | |
ADUC841BSZ62-3 | IC MCU 8BIT 62KB FLASH 52MQFP | |
ADUC843BSZ62-5 | IC MCU 8BIT 62KB FLASH 52MQFP | |
ADUC812BSZ | IC MCU 8BIT 8KB FLASH 52MQFP | |
ADUC836BSZ | IC MCU 8BIT 62KB FLASH 52MQFP | |
ADUC812BS | IC MCU 8BIT 8KB FLASH 52MQFP | |
ADUC834BS | IC MCU 8BIT 62KB FLASH 52MQFP | |
ADUC836BS | IC MCU 8BIT 62KB FLASH 52MQFP | |
ADUC824BS | IC MCU 8BIT 8KB FLASH 52MQFP | |
ADUC824BS-REEL | IC MCU 8BIT 8KB FLASH 52MQFP | |
ADUC831BS-REEL | IC MCU 8BIT 62KB FLASH 52MQFP | |
ADUC842BS62-3 | IC MCU 8BIT 62KB FLASH 52MQFP | |
ADUC843BS62-3 | IC MCU 8BIT 62KB FLASH 52MQFP | |
ADUC824BSZ-REEL | IC MCU 8BIT 8KB FLASH 52MQFP |
Detalhes do produto
Descrição
O ADuC834 é uma frente de transdutor inteligente completa, integrando dois ADCs de alta resolução, um MCU de 8 bits e memória Flash / EE de programa / dados em um único chip.Os dois ADC independentes (primário e auxiliar) incluem um sensor de temperatura e um PGA (permitindo a medição direta de sinais de baixo nível).
Características
Alta resolução - ADCs
2 ADCs independentes (Resolução de 16 e 24 bits)
24-bit Não faltam códigos, ADC primário
Resolução efetiva @ 20 Hz
Drift de deslocamento 10 nV/C, Drift de ganho 0,5 ppm/C
Memória
62 Kbytes de memória de programação Flash/EE no chip
Memória de dados flash/EE de 4 Kbytes no chip
Flash/EE, 100 anos de retenção, 100 K-ciclos de resistência
3 Níveis de Segurança da Memória de Programa Flash/EE
Descarregar em série no circuito (sem hardware externo)
Baixe de usuário de alta velocidade (5 segundos)
2304 Bytes de RAM de dados no chip
Núcleo baseado em 8051
8051 Conjunto de instruções compatível
32 kHz Cristal externo
PLL programável no chip (máximo 12,58 MHz)
3 x 16 bits Timer/contador
26 Linhas de E/S programáveis
11 Fontes de interrupção, dois níveis de prioridade
Indicador de dados duplo, indicador de pilha de 11 bits estendido
Periféricos no chip
Potência interna no circuito de reinicialização
DAC de saída de tensão de 12 bits
Dual 16-bit - DACs/PWMs
Sensor de temperatura no chip
Fontes de corrente de dupla excitação
Contador de intervalo de tempo (Wake-Up/RTC Timer)
UART, SPI® e I2C® Serial I/O
Gerador de taxa de Baud de alta velocidade (incluindo 115.200) temporizador de vigilância (WDT)
Monitor de alimentação (PSM)
Potência
Normal: 2,3 mA Max @ 3,6 V (Core CLK = 1,57 MHz)
Desligação de energia: 20 A Max com Timer de Despertar em funcionamento
Especificado para operações de 3 V e 5 V
Embalagem e faixa de temperatura
52-MQFP de chumbo (14 mm e 14 mm), ¥40C a +125C
56-LFCSP de chumbo (8 mm 8 mm), de 40 oC a +85 oC
Aplicação
Sensores inteligentes
Pesem na balança
Instrumentação portátil, sistemas a bateria
Transmissores de 4 ‰ 20 mA
Registo de dados
Monitoramento do sistema de precisão
Especificações
Atributo | Atributo Valor |
---|---|
Fabricante | Dispositivos analógicos |
Categoria de produtos | Microcontroladores |
Série | MicroConverter® ADuC8xx |
Embalagem | Caixa |
Peso unitário | 0.017496 onças |
Estilo de montagem | SMD/SMT |
Embalagem | 52-QFP |
Temperatura de funcionamento | -40°C ~ 125°C (TA) |
Embalagem do produto do fornecedor | 52-MQFP (10x10) |
Número de I-O | 34 Entradas e saídas |
Velocidade | 12.58 MHz |
Tamanho da EEPROM | 4K x 8 |
Core-Processador | 8052 |
Tamanho da RAM | 2.25K x 8 |
Memória do programa | Flash |
Periféricos | POR, PSM, PWM, Sensor de temperatura, WDT |
Conectividade | EBI/EMI, I2C, SPI, UART/USART |
Fornecimento de tensão-Vcc-Vdd | 2.7 V ~ 5.25 V |
Tamanho do núcleo | 8 bits |
Tamanho da memória do programa | 62KB (62K x 8) |
Conversores de dados | A/D 3x16b, 4x24b; D/A 1x12b |
Tipo de oscilador | Interno |
Temperatura máxima de funcionamento | + 125 C |
Intervalo de temperatura de funcionamento | - 40 C. |
Tipo de interface | I2C/SPI/UART |
Núcleo | 8052 |
Série de processadores | ADUC834 |
Kit de Desenvolvimento de Software | O valor da dose deve ser igual ou superior a 0,05 mg/kg. |
Largura do Data-Bus | 8 bits |
Voltagem de alimentação máxima | 3.6 V 5.25 V |
Voltagem de alimentação-min | 2.7 V 4.75 V |
Embalagem | QFP-52 |
Frequência máxima do relógio | 1 MHz |
Número de canais ADC | 4 Canais ADC |
Input/output | 34 Entradas e saídas |
Tamanho da RAM de dados | 2304 B |
Número de contadores de temporizadores | 3 Temporizador |
Resolução do ADC | 24 bits |
Componente funcional compatível
Forma, embalagem, componente funcional compatível
Parte do fabricante | Descrição | Fabricante | Comparação |
ADUC834BS Microcontroladores e processadores |
8 bits, flash, 12,58 MHz, MICROCONTROLLER, PQFP52, 14 X 14 MM, MO-022-AC-1, MQFP-52 | Rochester Electronics LLC | O número de veículos de transporte deve ser o seguinte: |
