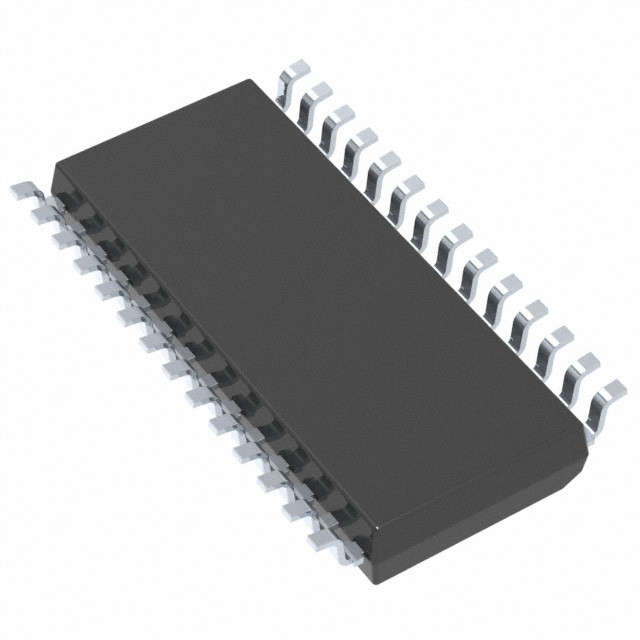

ST72F262G1M6TR IC MCU 8BIT 4KB FLASH 28SOIC STMicroelectronics

Introdução

Os dispositivos ST72260Gx, ST72262Gx e ST72264Gx são membros da família de microcontroladores ST7.
Os dispositivos ST72264Gx são concebidos para aplicações de gama média com capacidades de interface ADC, I2C e SCI.
Os dispositivos ST72262Gx visam a mesma gama de aplicações, mas sem interface I2C ou SCI.
Os dispositivos ST72260Gx são para aplicações que não necessitam de periféricos ADC, I2C ou SCI.

Todos os dispositivos são baseados em um núcleo de 8 bits padrão comum da indústria, com um conjunto de instruções aprimorado.

■ Memórias

4 K ou 8 Kbytes Memória de programa: ROM ou Flash estendido de tensão única (XFlash) com proteção de leitura e proteção de gravação e programação em circuito e programação em aplicação (ICP e IAP).10K ciclos de gravação/apagamento garantidos, conservação dos dados: 20 anos a 55°C.
256 bytes de RAM
■ Relógio, reinicialização e gestão de abastecimento
Sistema reforçado de reinicialização
¢ Supervisor de alimentação de baixa tensão (LVD) com 3 níveis programáveis e detector de tensão auxiliar (AVD) com capacidade de interrupção para a implementação de procedimentos seguros de desligamento de energia
Fontes de relógio: osciladores de ressonância de cristal/cerâmica, oscilador RC interno e bypass para relógio externo
PLL para multiplicação de frequência 2x
Capacidade de bloqueio
4 modos de poupança de energia: paragem, paragem activa, espera e lenta
■ Gerenciamento de interrupções
- Controlador de interrupção aninhado
10 vetores de interrupção mais TRAP e RESET
22 linhas de interrupção externas (em 2 vetores)
■ 22 portas de entrada/saída
22 linhas de E/S bidireccionais multifuncionais
20 linhas de funções alternadas
8 saídas de sumidouros elevados
■ 4 temporizadores
- Controlador de relógio principal com base em tempo real e capacidades de bloqueio
¢ temporizador de vigilância configurável
- Dois temporizadores de 16 bits com: 2 capturas de entrada, 2 comparações de saída, entrada de relógio externo em um temporizador, modos PWM e gerador de pulso
■ 3 Interfaces de comunicação
Interface de série sincronizada SPI
Interface multimaster I2C (SMBus V1.1 Compliant)
Interface serial assíncrona SCI
■ 1 periféricos analógicos
- ADC de 10 bits com 6 canais de entrada
■ Conjunto de instruções
Manipulação de dados de 8 bits
- 63 instruções básicas com detecção ilegal de códigos operacionais
17 modos principais de endereçamento
- instrução de multiplicação não assinada
■ Ferramentas de desenvolvimento
¢ Pacote completo de desenvolvimento de hardware/software
