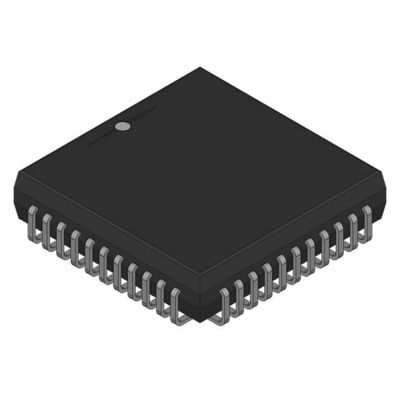

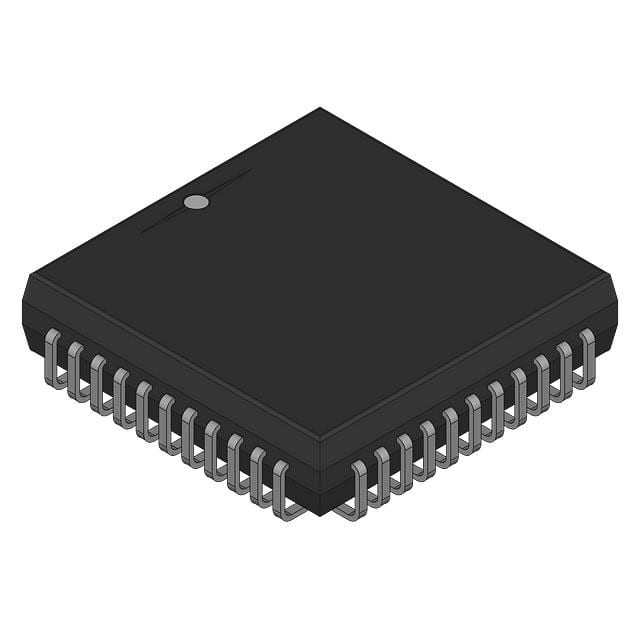

ATMEGA8535-16JUR IC MCU 8BIT 8KB FLASH 44PLCC Atmel

Resumo

O ATmega8535 é um microcontrolador CMOS de 8 bits de baixa potência baseado na arquitetura RISC aprimorada AVR.O ATmega8535 atinge saídas de cerca de 1 MIPS por MHz, permitindo ao designer do sistema otimizar o consumo de energia em relação à velocidade de processamento.

Características

• Microcontrolador AVR® de 8 bits de baixo consumo e alto desempenho
• Arquitetura RISC avançada
130 Instruções poderosas Execução da maioria dos ciclos de relógio único
32 x 8 Registros de trabalho de finalidade geral
Função totalmente estática
¢ Até 16 MIPS de transmissão a 16 MHz
Multiplicador de 2 ciclos no chip
• Memórias de dados e programas não voláteis
8K bytes de flash auto-programável no sistema
Duração: 10.000 ciclos de gravação/apagamento
Seção de código de arranque opcional com bits de bloqueio independentes
Programação no sistema por programa de inicialização no chip
Verdadeira operação de leitura-escrita
512 bytes EEPROM
Duração: 100.000 ciclos de gravação/apagamento
512 bytes SRAM interna
¢ Bloqueio de programação para segurança de software
• Características periféricas
Dois temporizadores/contadores de 8 bits com prescalers separados e modos de comparação
Um temporizador/contador de 16 bits com prescaler separado, modo de comparação e captura
Modo
Contador em tempo real com oscilador separado
Quatro canais PWM
- 8 canais, 10 bits
8 Canais de fim único
7 Canais diferenciais para o pacote TQFP apenas
2 canais diferenciais com ganho programável de 1x, 10x ou 200x para TQFP
Somente em embalagem
Interface serial de dois fios orientada a bytes
¢ Serial USART programável
Interface em série SPI Mestre/Slave
¢ Temporiador de vigilância programável com oscilador separado no chip
Comparador analógico no chip
• Características especiais do microcontrolador
¢ Reinicialização de energia e detecção programável de desligamento
Oscilador RC calibrado interno
Fontes de interrupção externas e internas
Seis modos de sono: parado, redução de ruído do ADC, poupança de energia, desligamento, modo de espera
e Extended Standby
• I/O e Pacotes
32 linhas de E/S programáveis
¢ PDIP de 40 pinos, TQFP de 44 leads, PLCC de 44 leads e QFN/MLF de 44 pads
• Tensões de funcionamento
¥ 2,7 - 5,5 V para ATmega8535L
¥ 4,5 - 5,5 V para ATmega8535
• Graus de velocidade
0 - 8 MHz para o ATmega8535L
0 - 16 MHz para ATmega8535
