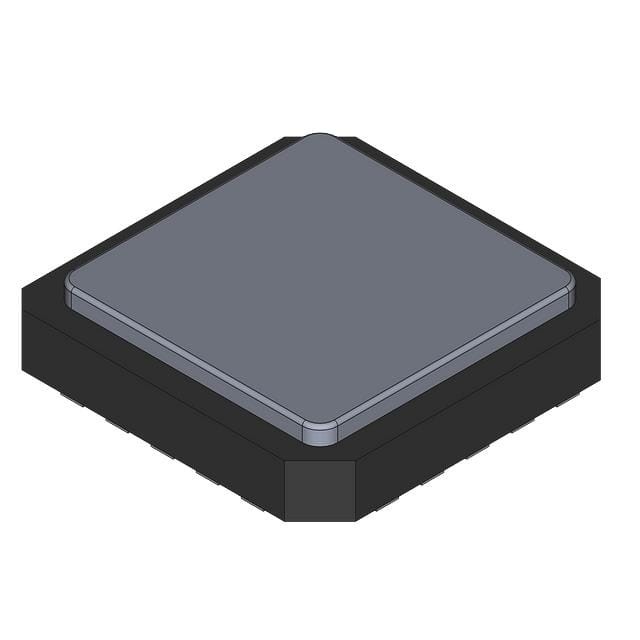

ATTINY44V-10MU IC MCU 8BIT 4KB FLASH 20QFN Atmel

Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
bate-papo: 0086 18588475571
skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
Processador do núcleo | AVR | Tamanho do núcleo | de 8 bits |
---|---|---|---|
Velocidade | 10MHz | Conectividade | USI |
Periféricos | A baixa de pressão detecta/restauração, POR, PWM, WDT | Número de entradas e saídas | 12 |
Tamanho de memória do programa | 4KB (2K x 16) | Tipo da memória do programa | FLASH |
Tamanho de EEPROM | 256 x 8 | RAM Size | 256 x 8 |
Tensão - fonte (Vcc/Vdd) | 1.8V ~ 5.5V | Conversores de dados | A/D 8x10b |
Tipo do oscilador | Interno | Temperatura de funcionamento | -40°C ~ 85°C (TA) |
Tipo de montagem | Montagem de superfície | Embalagem / Caixa | Pad 20-WFQFN Exposto |
Pacote de dispositivos do fornecedor | 20-QFN-EP (4x4) | ||
Destacar | Unidade de controlo de memória MCU,unidade de controle do micro do mcu,Circuito integrado do microcontrolador |
Você pode marcar os produtos de que precisa e se comunicar conosco no quadro de mensagens.
Part Number | Description | |
---|---|---|
ATTINY44V-10MU | IC MCU 8BIT 4KB FLASH 20QFN | |
ATTINY44-20MU | IC MCU 8BIT 4KB FLASH 20QFN | |
ATTINY44-20MUR | IC MCU 8BIT 4KB FLASH 20QFN | |
ATTINY84-20MU | IC MCU 8BIT 8KB FLASH 20QFN | |
ATTINY2313A-MMH | IC MCU 8BIT 2KB FLASH 20VQFN | |
ATTINY24A-MUR | IC MCU 8BIT 2KB FLASH 20QFN | |
ATTINY45V-10MUR | IC MCU 8BIT 4KB FLASH 20QFN | |
ATTINY84A-MMHR | IC MCU 8BIT 8KB FLASH 20VQFN | |
ATTINY84V-10MU | IC MCU 8BIT 8KB FLASH 20QFN | |
ATTINY44A-MU | IC MCU 8BIT 4KB FLASH 20QFN | |
ATTINY44A-MFR | IC MCU 8BIT 4KB FLASH 20QFN | |
ATTINY44A-MUR | IC MCU 8BIT 4KB FLASH 20QFN | |
ATTINY24V-10MUR | IC MCU 8BIT 2KB FLASH 20QFN | |
ATTINY25V-10MUR | IC MCU 8BIT 2KB FLASH 20QFN | |
ATTINY44A-MF | IC MCU 8BIT 4KB FLASH 20QFN | |
ATTINY1634-MU | IC MCU 8BIT 16KB FLASH 20QFN | |
ATTINY24A-MM8 | IC MCU 8BIT 2KB FLASH 20VQFN | |
ATTINY24-20MUR | IC MCU 8BIT 2KB FLASH 20QFN | |
ATTINY25-20MU | IC MCU 8BIT 2KB FLASH 20QFN | |
ATTINY44A-MMH | IC MCU 8BIT 4KB FLASH 20VQFN | |
ATTINY84-20MUR | IC MCU 8BIT 8KB FLASH 20QFN | |
ATTINY24-20MU | IC MCU 8BIT 2KB FLASH 20QFN |
Descrição de produto
Detalhes do produto
Resumo
O ATtiny24/44/84 é um microcontrolador CMOS de 8 bits de baixo consumo baseado na arquitetura RISC aprimorada AVR.O ATtiny24/44/84 atinge saídas de cerca de 1 MIPS por MHz, permitindo ao designer do sistema otimizar o consumo de energia em relação à velocidade de processamento.
Características
• Microcontrolador AVR® de 8 bits de baixo consumo e alto desempenho• Arquitetura RISC avançada
120 instruções poderosas Execução da maioria dos ciclos de relógio único
32 x 8 Registros de trabalho de finalidade geral
Função totalmente estática
• Memórias de programas e dados não voláteis
2/4/8K byte de memória flash de programação programável no sistema (ATtiny24/44/84)
Duração: 10.000 ciclos de gravação/apagamento
¥ 128/256/512 bytes EEPROM programável no sistema (ATtiny24/44/84)
Duração: 100.000 ciclos de gravação/apagamento
¢ 128/256/512 bytes SRAM interna (ATtiny24/44/84)
- Bloqueio de programação para auto-programação de dados do programa flash e EEPROM
Segurança
• Características periféricas
- Dois temporizadores/contadores, contadores de 8 e 16 bits com dois canais PWM em ambos
¢ ADC de 10 bits
8 canais de uma única extremidade
12 pares de canais ADC diferenciados com ganho programável (1x, 20x)
Medição da temperatura
¢ Temporiador de vigilância programável com oscilador separado no chip
Comparador analógico no chip
Interface Universal em Série
• Características especiais do microcontrolador
DebugWIRE Sistema de depuração no chip
¢ Programável no sistema através da porta SPI
Fontes de interrupção externas e internas
¢ Modos de baixa potência em marcha lenta, redução de ruído do ADC, modo de espera e modo de apagamento
- Circuito reforçado de reinicialização de energia
Circuito de detecção de brow-out programável
Oscilador calibrado interno
Sensor de temperatura no chip
• I/O e Pacotes
- SOIC de 14 pinos, PDIP e QFN/MLF de 20 pinos: Doze linhas de E/S programáveis
• Tensão de funcionamento:
- 1,8 - 5,5 V para ATtiny24V/44V/84V
¥ 2,7 - 5,5 V para ATtiny24/44/84
• Grau de velocidade
ATtiny24V/44V/84V: 0 - 4 MHz @ 1,8 - 5,5V, 0 - 10 MHz @ 2,7 - 5,5V
ATtiny24/44/84: 0 - 10 MHz @ 2,7 - 5,5 V, 0 - 20 MHz @ 4,5 - 5,5 V
• Faixa de temperatura industrial
• Baixo consumo de energia
Modo ativo:
1 MHz, 1,8 V: 380 μA
Modo desligado:
1.8V: 100 nA
Especificações
Atributo | Atributo Valor |
---|---|
Fabricante | Intel / Altera |
Categoria de produtos | Microcontroladores |
Série | AVR® ATtiny |
Produto | MCU |
Embalagem | Embalagens alternativas de bandeja |
Estilo de montagem | SMD/SMT |
Nome comercial | ATTINY |
Embalagem | Pad 20-WFQFN Exposto |
Temperatura de funcionamento | -40°C ~ 85°C (TA) |
Embalagem do produto do fornecedor | 20-QFN (4x4) |
Número de I-O | 12 I/O |
Velocidade | 10 MHz |
Tamanho da EEPROM | 256 x 8 |
Core-Processador | AVR |
Tamanho da RAM | 256 x 8 |
Memória do programa | Flash |
Periféricos | Detecção/reinicialização, POR, PWM, WDT |
Conectividade | USI |
Fornecimento de tensão-Vcc-Vdd | 1.8 V ~ 5.5 V |
Tamanho do núcleo | 8 bits |
Tamanho da memória do programa | 4KB (2K x 16) |
Conversores de dados | A/D 8x10b |
Tipo de oscilador | Interno |
Temperatura máxima de funcionamento | + 85 C |
Intervalo de temperatura de funcionamento | - 40 C. |
Voltagem de alimentação de funcionamento | 10,8 V a 5,5 V |
Tipo de interface | SPI |
Núcleo | AVR |
Série de processadores | miniAVR |
Largura do Data-Bus | 8 bits |
Voltagem de alimentação máxima | 5.5 V |
Voltagem de alimentação-min | 1.8 V |
Embalagem | MLF-20 |
Frequência máxima do relógio | 10 MHz |
Número de canais ADC | 8 Canais ADC |
Input/output | 12 I/O |
Tamanho da RAM de dados | 256 B |
Data-ROM-Size | 256 B |
Número de contadores de temporizadores | 2 temporizadores |
Resolução do ADC | 10 bits |
Tipo de RAM de dados | SRAM |
Tipo de ROM de dados | EEPROM |
Descrições
MCU 8-bit ATtiny AVR RISC 4KB Flash 2.5V/3.3V/5V 20-Pin WQFN EP Tray
Microcontroladores de 8 bits - MCU 4kB Flash 0,256kB EEPROM 12 Pins de E/S
