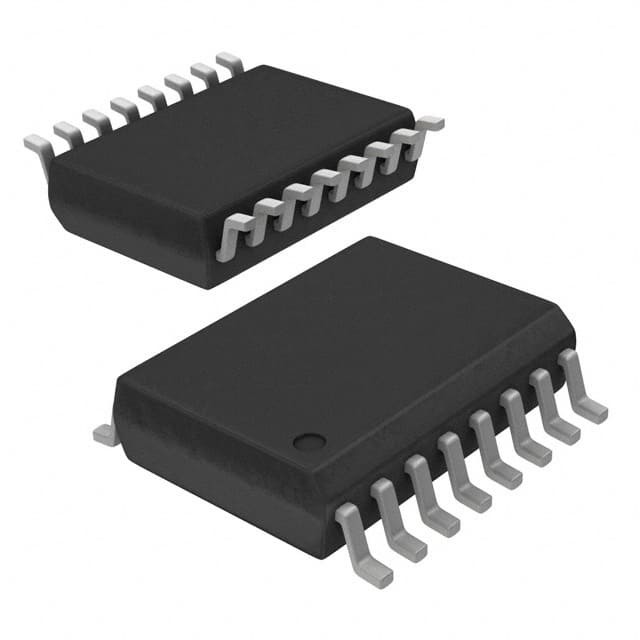

ST7FLIT15BY1M6 IC MCU 8BIT 4KB FLASH 16SOIC STMicroelectronics

Introdução

O ST7LITE1xB é um membro da família de microcontroladores ST7.
O ST7LITE1xB possui memória FLASH com capacidade de programação em circuito (ICP) e programação em aplicação (IAP).
Sob controle de software, o dispositivo ST7LITE1xB pode ser colocado no modo WAIT, SLOW ou HALT, reduzindo o consumo de energia quando o aplicativo está em estado de inatividade ou de espera.
O conjunto de instruções aprimorado e os modos de endereçamento do ST7 oferecem tanto poder quanto flexibilidade aos desenvolvedores de software, permitindo o projeto de código de aplicação altamente eficiente e compacto.Além da gestão de dados padrão de 8 bits, todos os microcontroladores ST7 possuem manipulação de bits verdadeiros, 8x8 multiplicação não assinada e modos de endereçamento indireto.

■ Memórias

- até 4 Kbytes de flash de tensão única
(XFlash) Memória de programa com proteção de leitura,
Programação e aplicações em circuito
Programação de cation (ICP e IAP).
Ciclos de apagamento garantidos, conservação dos dados: 20 anos a 55°C.
256 bytes de RAM
¢ EEPROM de dados de 128 bytes com protecção de leitura.
300 mil ciclos de gravação/apagamento garantidos.
conservação dos dados: 20 anos a 55°C.
■ Relógio, reinicialização e gestão de abastecimento
Sistema reforçado de reinicialização
¢ Supervisor de baixa tensão (LVD) reforçado para
fonte de alimentação principal e um detector de tensão auxiliar
(AVD) com capacidade de interrupção para implementar
Procedimentos seguros de desligamento
Fontes de relógio: oscilador RC interno de 1%
(em ST7FLITE15B e ST7FLITE19B), ressonador de cristal/cerâmica ou relógio externo
Relógio de entrada interno de 32 MHz para temporizador de recarga automática
¢ PLL x4 ou x8 opcional para relógio interno de 4 ou 8 MHz
5 modos de poupança de energia: parada, parada ativa, despertamento automático da parada, espera e desaceleração
■ Portos de entrada/saída
- até 17 linhas de E/S bidireccionais multifuncionais
7 saídas de sumidouro elevado
■ 5 temporizadores
¢ temporizador de vigilância configurável
2 temporizadores Lite de 8 bits com prescaler, 1 base em tempo real e 1 captura de entrada
Dois temporizadores de recarga automática de 12 bits com 4 PWM
Outputs, 1 captura de entrada, 4 comparação de saída
e funções de um pulso
■ Interface de comunicação
Interface de série sincronizada SPI
■ Gerenciamento de interrupções
12 vetores de interrupção mais TRAP e RESET
15 linhas de interrupção externas (em 4 vetores)
■ Comparador analógico
■ Conversor A/D
7 canais de entrada
Amplificador operacional de ganho fixo
Precisão de 13 bits para 0 a 430 mV (@ 5V VDD)
Precisão de 10 bits para 430 mV a 5V (@ 5V VDD)
■ Conjunto de instruções
Manipulação de dados de 8 bits
- 63 instruções básicas com detecção de código operacional ilegal
17 modos principais de endereçamento
8 x 8 instruções de multiplicação não assinadas
■ Ferramentas de desenvolvimento
¢ Pacote completo de desenvolvimento de hardware/software
¢ DM (Módulo de depuração)
