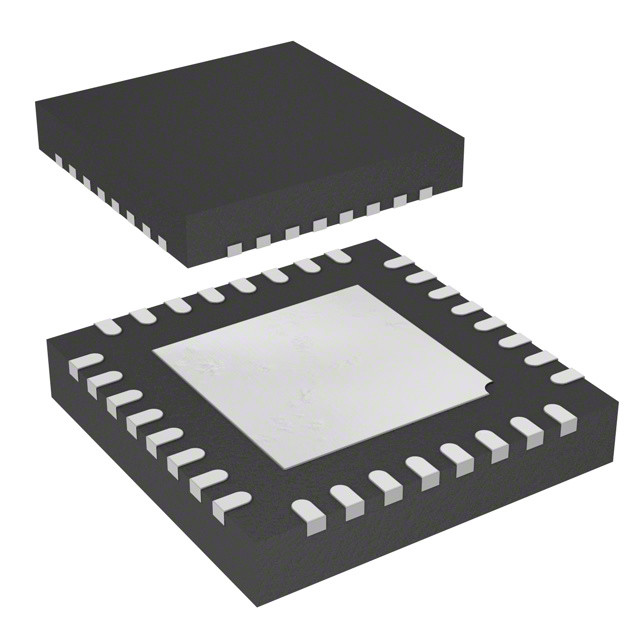

AT89C5130A-PUTUM IC MCU 8BIT 16KB FLASH 32QFN Tecnologia de microchip

Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
bate-papo: 0086 18588475571
skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
Processador do núcleo | 80C51 | Tamanho do núcleo | de 8 bits |
---|---|---|---|
Velocidade | 48MHz | Conectividade | ² C DE I, SPI, UART/USART, USB |
Periféricos | DIODO EMISSOR DE LUZ, POR, PWM, WDT | Número de entradas e saídas | 18 |
Tamanho de memória do programa | 16KB (16K x 8) | Tipo da memória do programa | FLASH |
Tamanho de EEPROM | 4K x 8 | RAM Size | 1.25K x 8 |
Tensão - fonte (Vcc/Vdd) | 2.7V ~ 5.5V | Conversores de dados | - |
Tipo do oscilador | Interno | Temperatura de funcionamento | -40°C ~ 85°C (TA) |
Tipo de montagem | Montagem de superfície | Embalagem / Caixa | 32-VQFN expôs a almofada |
Pacote de dispositivos do fornecedor | 32-QFN (7x7) | ||
Destacar | Unidade de controlo de memória MCU,unidade de controle do micro do mcu,Circuito integrado do microcontrolador |
Você pode marcar os produtos de que precisa e se comunicar conosco no quadro de mensagens.
Part Number | Description | |
---|---|---|
AT89C5130A-PUTUM | IC MCU 8BIT 16KB FLASH 32QFN | |
AT90PWM3B-16MU | IC MCU 8BIT 8KB FLASH 32QFN | |
AT90PWM316-16MU | IC MCU 8BIT 16KB FLASH 32QFN | |
ATMEGA16M1-MU | IC MCU 8BIT 16KB FLASH 32QFN | |
AT90PWM1-16MU | IC MCU 8BIT 8KB FLASH 32QFN | |
AT90PWM1-16MUR | IC MCU 8BIT 8KB FLASH 32QFN | |
AT90PWM316-16MUR | IC MCU 8BIT 16KB FLASH 32QFN | |
AT90PWM3-16MQ | IC MCU 8BIT 8KB FLASH 32QFN | |
AT90PWM3-16MQT | IC MCU 8BIT 8KB FLASH 32QFN | |
AT89C5131A-PUTIM | IC MCU 8BIT 32KB FLASH 32QFN | |
ATMEGA16M1-15MD | IC MCU 8BIT 16KB FLASH 32QFN | |
ATMEGA16M1-15MZ | IC MCU 8BIT 16KB FLASH 32QFN | |
ATMEGA32C1-15MD | IC MCU 8BIT 32KB FLASH 32QFN | |
ATMEGA32C1-15MZ | IC MCU 8BIT 32KB FLASH 32QFN | |
ATMEGA32M1-15MD | IC MCU 8BIT 32KB FLASH 32QFN | |
ATMEGA32M1-15MZ | IC MCU 8BIT 32KB FLASH 32QFN | |
ATMEGA64C1-15MD | IC MCU 8BIT 64KB FLASH 32QFN | |
ATMEGA64C1-15MZ | IC MCU 8BIT 64KB FLASH 32QFN | |
ATMEGA64M1-15MD | IC MCU 8BIT 64KB FLASH 32QFN | |
ATMEGA64M1-15MZ | IC MCU 8BIT 64KB FLASH 32QFN | |
AT90PWM316EAR-16MUR | IC MCU 8BIT 16KB FLASH 32QFN |
Descrição de produto
Detalhes do produto
Descrição
O AT89C5130A/31A-M é uma versão Flash de alto desempenho dos microcontroladores 80C51 de chip único de 8 bits com funções USB de velocidade total.
Características
• Núcleo 80C52X2 (6 relógios por instrução)Frequência máxima de núcleo 48 MHz no modo X1, 24 MHz no modo X2
Indicador de dados duplos
¢ UART reforçada full-duplex (EUART)
3 temporizadores de 16 bits: T0, T1 e T2
256 bytes de RAM do Scratchpad
• 16/32-Kbyte On-chip Flash EEPROM Programação no sistema através do USB
Byte e Página (128 bytes) Apagar e Escrever
100k Ciclos de Escrita
• EEPROM 3 KbyteFlash para bootloader
Byte e Página (128 bytes) Apagar e Escrever
100k Ciclos de Escrita
• Dados EEPROM de 1 Kbyte (
Byte e Página (128 bytes) Apagar e Escrever
100k Ciclos de Escrita
• RAM expandida no chip (ERAM): 1024 bytes
• Monitor de energia integrado (POR/PFD) para supervisionar a alimentação interna
• Módulo compatível com USB 1.1 e 2.0 Full Speed com interrupção na conclusão da transferência
Ponto final 0 para transferências de controlo: FIFO de 32 bytes
6 Pontos finais programáveis com direcções de entrada ou saída e com transferências em massa, interrompidas ou isócronas
• Ponto final 1, 2, 3: FIFO de 32 bytes
• Ponto final 4, 5: FIFO de 2 x 64 bytes com duplo buffering (Modo ping-pong)
• Ponto final 6: FIFO de 2 x 512 bytes com duplo amortecimento (modo ping-pong)
Suspensão/reiniciação das interrupções
️ 48 MHz PLL para operação de autocarros de velocidade máxima
Desconexão do autocarro a pedido do microcontrolador
• 5 canais de Contador Programável (PCA) com Contador de 16 bits, saída de alta velocidade, comparação / captura, PWM e Watchdog Timer Capabilities
• Temporizador de vigilância de hardware programável (Ativado uma vez com reinicialização): 100 ms a 3 s a 8 MHz
• Interface de interrupção do teclado na porta P1 (8 bits)
• TWI (Two Wire Interface) 400 Kbit/s
• Interface SPI (Modo mestre/escravo)
• 34 pinos de entrada/saída
• 4 saídas LED de accionamento directo com fontes de corrente programáveis: 2-6-10 mA típico
• Sistema de interrupção de prioridade de 4 níveis (11 fontes)
• Modo de inatividade e modo de desligamento
• Oscilador em chip de 0 a 24 MHz com PLL analógico para síntese de 48 MHz
• Faixa de temperatura industrial
• Fornecimento de energia de alcance alargado: 2,7 V a 5,5 V (3,3 V a 5,5 V necessários para USB)
• Pacotes: PLCC52, VQFP64, QFN32
Especificações
Atributo | Atributo Valor |
---|---|
Fabricante | Intel / Altera |
Categoria de produtos | Microcontroladores |
Série | AT89C513x |
Produto | MCU |
Embalagem | Caixa |
Peso unitário | 0.006653 onças |
Estilo de montagem | SMD/SMT |
Embalagem | Pad 32-VQFN Exposto |
Temperatura de funcionamento | -40°C ~ 85°C (TA) |
Embalagem do produto do fornecedor | 32 QFN (7x7) |
Número de I-O | 18 I/O |
Velocidade | 48 MHz |
Tamanho da EEPROM | 4K x 8 |
Core-Processador | 80C51 |
Tamanho da RAM | 1.25K x 8 |
Memória do programa | Flash |
Periféricos | LED, POR, PWM, WDT |
Conectividade | I2C, SPI, UART/USART, USB |
Fornecimento de tensão-Vcc-Vdd | 2.7 V ~ 5.5 V |
Tamanho do núcleo | 8 bits |
Tamanho da memória do programa | 16KB (16K x 8) |
Conversores de dados | - |
Tipo de oscilador | Interno |
Temperatura máxima de funcionamento | + 85 C |
Intervalo de temperatura de funcionamento | - 40 C. |
Voltagem de alimentação de funcionamento | 2.7 V a 5,5 V |
Tipo de interface | USB EUART SPI de dois fios |
Núcleo | 80C51 |
Série de processadores | AT89x |
Largura do Data-Bus | 8 bits |
Voltagem de alimentação máxima | 5.5 V |
Voltagem de alimentação-min | 2.7 V |
Embalagem | QFN-32 |
Frequência máxima do relógio | 48 MHz |
Input/output | 34 Entradas e saídas |
Tamanho da RAM de dados | 1.25 kB |
Número de contadores de temporizadores | 16 Temporizador |
Resolução do ADC | Sem ADC |
Componente funcional compatível
Forma, embalagem, componente funcional compatível
Parte do fabricante | Descrição | Fabricante | Comparação |
AT89C5130A-PUTUM Microcontroladores e processadores |
IC MCU 8BIT 16KB FLASH 32QFN | Microchip Technology Inc. | AT89C5130A-PUTUM versus AT89C5130A-PUTUM |
Descrições
80C51 AT89C513x Microcontrolador IC 8-Bit 48MHz 16KB (16K x 8) FLASH 32-QFN (7x7)
MCU 8-bit 8051 CISC 16KB Flash 3.3V/5V 32-Pin QFN EP Tray
Microcontroladores de 8 bits - MCU C5130A 16K Flash USB 5V
