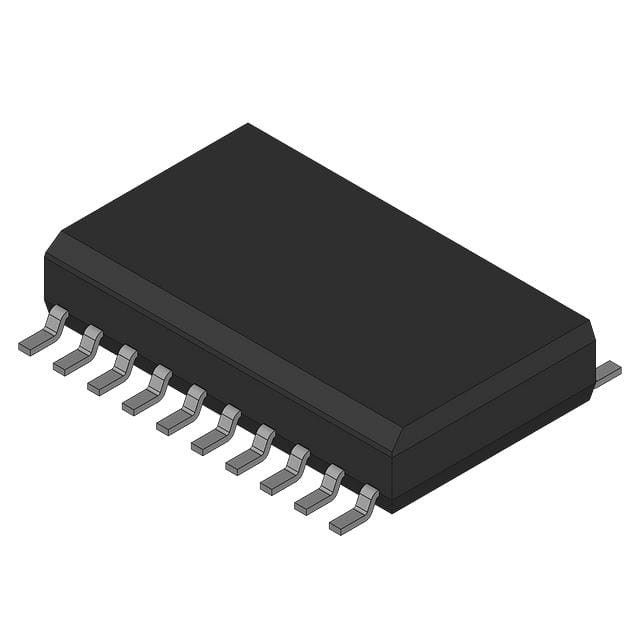

ATTINY40-SU IC MCU 8BIT 4KB FLASH 20SOIC Atmel

Resumo

ATtiny40 é um microcontrolador CMOS de 8 bits de baixa potência baseado na arquitetura RISC aprimorada AVR compacta.O ATtiny40 atinge saídas de cerca de 1 MIPS por MHz, permitindo ao designer do sistema otimizar o consumo de energia em relação à velocidade de processamento.

Características

• Microcontrolador AVR® de 8 bits de baixo consumo e alto desempenho
• Arquitetura RISC avançada
54 Instruções poderosas Execução da maioria dos ciclos de relógio único
16 x 8 Registros de Trabalho de Propósito Geral
Função totalmente estática
¢ Até 12 MIPS de transmissão a 12 MHz
• Memórias de programas e dados não voláteis
4K bytes de memória de programação flash do sistema
256 bytes SRAM interna
¢ Ciclos de gravação/apagamento flash: 10,000
¢ Retenção de dados: 20 anos a 85oC / 100 anos a 25oC
• Características periféricas
Um temporizador/contador de 8 bits com dois canais PWM
Um temporizador/contador de 8/16 bits
Conversor analógico para digital de 10 bits
• Doze canais com um único fim
¢ Temporiador de vigilância programável com oscilador separado no chip
Comparador analógico no chip
Interface em série SPI Mestre/Slave
Interface Serial TWI
• Características especiais do microcontrolador
Programável no sistema
Fontes de interrupção externas e internas
¢ Modos de baixa potência em marcha lenta, redução de ruído do ADC, modo de espera e modo de apagamento
- Circuito reforçado de reinicialização de energia
Oscilador calibrado interno
• I/O e Pacotes
- SOIC/TSSOP de 20 pinos: 18 linhas de E/S programáveis
¢ VQFN/MLF de 20 pads: 18 linhas de E/S programáveis
• Tensão de funcionamento:
¥ 1,8 ¥ 5,5 V
• Voltagem de programação:
5V
• Grau de velocidade
0 4 MHz @ 1,8 5.5V
0 8 MHz @ 2,7 5,5 V
0 12 MHz @ 4,5 V
• Faixa de temperatura industrial
• Baixo consumo de energia
Modo ativo:
• 200 μA a 1 MHz e 1,8 V
Modo inactivo:
• 25 μA a 1 MHz e 1,8 V
Modo desligado:
• < 0,1 μA a 1,8 V
