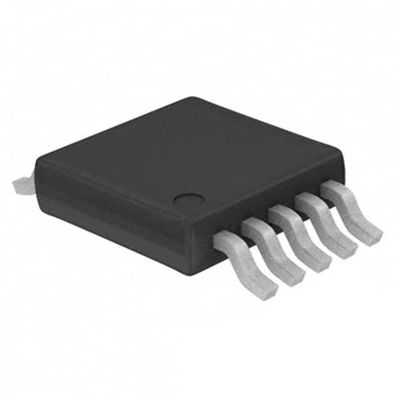

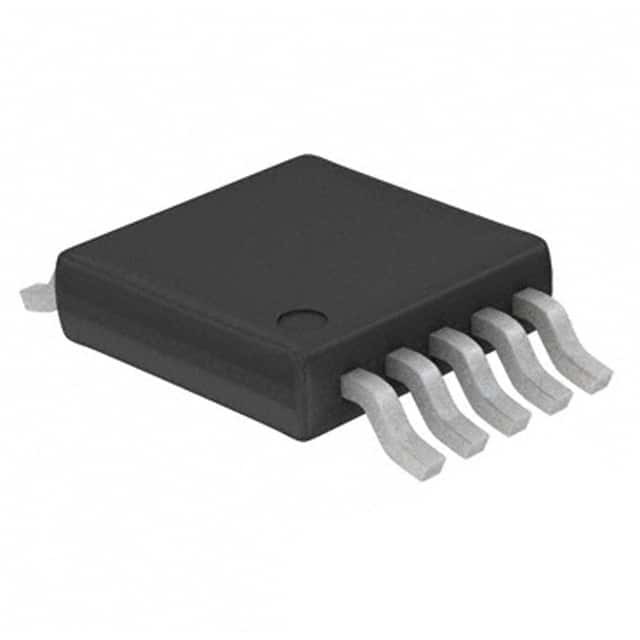

R5F10Y17ASP#50 IC MCU 16BIT 4KB FLASH 10LSSOP Renesas Electronics America Inc

Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
bate-papo: 0086 18588475571
skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
Processador do núcleo | RL78 | Tamanho do núcleo | de 16 bits |
---|---|---|---|
Velocidade | 20MHz | Conectividade | CSI, ² C de I, LINbus, UART/USART |
Periféricos | ACESSO DIRETO DA MEMÓRIA, LVD, POR, PWM, WDT | Número de entradas e saídas | 6 |
Tamanho de memória do programa | 4KB (4K x 8) | Tipo da memória do programa | FLASH |
Tamanho de EEPROM | - | RAM Size | 512 x 8 |
Tensão - fonte (Vcc/Vdd) | 2V ~ 5.5V | Conversores de dados | A/D 4x8/10b |
Tipo do oscilador | Interno | Temperatura de funcionamento | -40°C ~ 85°C (TA) |
Tipo de montagem | Montagem de superfície | Embalagem / Caixa | 10-LSSOP (0,173", 4,40 mm de largura) |
Pacote de dispositivos do fornecedor | 10-LSSOP | ||
Destacar | Unidade de controlo de memória MCU,unidade de controle do micro do mcu,Circuito integrado do microcontrolador |
Você pode marcar os produtos de que precisa e se comunicar conosco no quadro de mensagens.
Part Number | Description | |
---|---|---|
R5F10Y17ASP#50 | IC MCU 16BIT 4KB FLASH 10LSSOP | |
R5F10Y16ASP#X0 | IC MCU 16BIT 2KB FLASH 10LSSOP | |
R5F10Y16DSP#30 | IC MCU 16BIT 2KB FLASH 10LSSOP | |
R5F10Y17DSP#30 | IC MCU 16BIT 4KB FLASH 10LSSOP | |
R5F1051AASP#30 | IC MCU 16BIT 16KB FLASH 10LSSOP | |
R5F1051AGSP#30 | IC MCU 16BIT 16KB FLASH 10LSSOP | |
R5F10Y14DSP#30 | IC MCU 16BIT 1KB FLASH 10LSSOP | |
R5F10Y17ASP#30 | IC MCU 16BIT 4KB FLASH 10LSSOP | |
R5F10Y16DSP#10 | IC MCU 16BIT 2KB FLASH 10LSSOP | |
R5F10Y14ASP#V0 | IC MCU 16BIT 1KB FLASH 10LSSOP | |
R5F10Y14ASP#X0 | IC MCU 16BIT 1KB FLASH 10LSSOP | |
R5F10Y16ASP#V0 | IC MCU 16BIT 2KB FLASH 10LSSOP | |
R5F1054AGSP#30 | IC MCU 16BIT 16KB FLASH 10LSSOP | |
R5F1051AASP#50 | IC MCU 16BIT 16KB FLASH 10LSSOP | |
R5F10Y14DSP#10 | IC MCU 16BIT 1KB FLASH 10LSSOP | |
R5F10Y17ASP#10 | IC MCU 16BIT 4KB FLASH 10LSSOP | |
R5F10Y17DSP#10 | IC MCU 16BIT 4KB FLASH 10LSSOP | |
R5F10Y14DSP#50 | IC MCU 16BIT 1KB FLASH 10LSSOP | |
R5F10Y16DSP#50 | IC MCU 16BIT 2KB FLASH 10LSSOP | |
R5F10Y17DSP#50 | IC MCU 16BIT 4KB FLASH 10LSSOP | |
R5F1051AASP#10 | IC MCU 16BIT 16KB FLASH 10LSSOP | |
R5F1051AGSP#50 | IC MCU 16BIT 16KB FLASH 10LSSOP | |
R5F1051AGSP#10 | IC MCU 16BIT 16KB FLASH 10LSSOP | |
R5F1054AGSP#50 | IC MCU 16BIT 16KB FLASH 10LSSOP |
Descrição de produto
Detalhes do produto
Características
Tecnologia de energia ultra-baixa• Operação de 1,8 V a 5,5 V a partir de uma única fonte de alimentação
• Paragem (RAM mantida): 0,23 μA, (LVD habilitado): 0,31 μ
• Snooze: 0,7 mA (UART), 1,20 mA (ADC)
• Funcionamento: 63 μA/MHz
CPU Core RL78 de 16 bits
• Fornece 31 DMIPS a uma frequência máxima de funcionamento de 24 MHz• Execução de instruções: 86% das instruções podem ser executadas em 1 a 2 ciclos de relógio
• CISC Architecture (Harvard) com três etapas
• Multiplicar assinado e não assinado: resultado de 16 x 16 a 32 bits em 1 ciclo de relógio
• MAC: resultado de 16 x 16 a 32 bits em 2 ciclos de relógio
• Mudança de barril de 16 bits para mudança e rotação em 1 ciclo de relógio
• Função de depuração de 1 fio no chip
Memória Flash Principal
• Densidade: 2 KB a 16 KB• Tamanho do bloco: 1 KB
• Memória flash de tensão única no chip com protecção contra borrado/escritura em bloco
Memória flash de dados
• Flash de dados com operação em segundo plano• Tamanho do flash de dados: opções de tamanho de 2 KB
• Ciclos de apagamento: 1 milhão (normalmente)
• Tensão de apagamento/programação: 1,8 V a 5,5 V RAM
• Opções de tamanho de 256 B a 1,5 KB
• Suporta operandos ou instruções
• Retenção de reserva em todos os modos
Oscilador de alta velocidade Oscilador
• 24 MHz com uma precisão de +/- 1% sobre a tensão (1,8 V a 5,5 V) e a temperatura (-20 °C a 85 °C)• Configurações pré-configuradas: 24 MHz, 16 MHz, 12 MHz, 8 MHz, 6 MHz, 4 MHz, 3 MHz, 2 MHz e 1 MHz
Reinicialização e gestão do abastecimento
• Monitor/gerador de reinicialização de energia (POR)• Detecção de baixa tensão (LVD) com 12 opções de configuração (função de interrupção e/ou reinicialização)
Especificações
Atributo | Atributo Valor |
---|---|
Fabricante | Renesas Electronics América |
Categoria de produtos | Microcontroladores |
Série | RL78/G10 |
Embalagem | Embalagens alternativas de fita e bobina (TR) |
Embalagem | 10-LSSOP (0,173", 4,40 mm de largura) |
Temperatura de funcionamento | -40°C ~ 85°C (TA) |
Embalagem do produto do fornecedor | 10-LSSOP (4.4x3.6) |
Número de I-O | 6 I/O |
Velocidade | 20 MHz |
Tamanho da EEPROM | - |
Core-Processador | RL78 |
Tamanho da RAM | 512 x 8 |
Memória do programa | Flash |
Periféricos | DMA, LVD, POR, PWM, WDT |
Conectividade | CSI, I2C, LIN, UART/USART |
Fornecimento de tensão-Vcc-Vdd | 2 V ~ 5,5 V |
Tamanho do núcleo | 16 bits |
Tamanho da memória do programa | 4KB (4K x 8) |
Conversores de dados | A/D 4x8/10b |
Tipo de oscilador | Interno |
Descrições
RL78 RL78/G10 Microcontrolador IC 16-Bit 20MHz 4KB (4K x 8) FLASH 10-LSSOP (4.4x3.6)
MCU 8 bits RL78 CISC 4KB Flash 3.3V/5V 10-Pin LSSOP T/R
