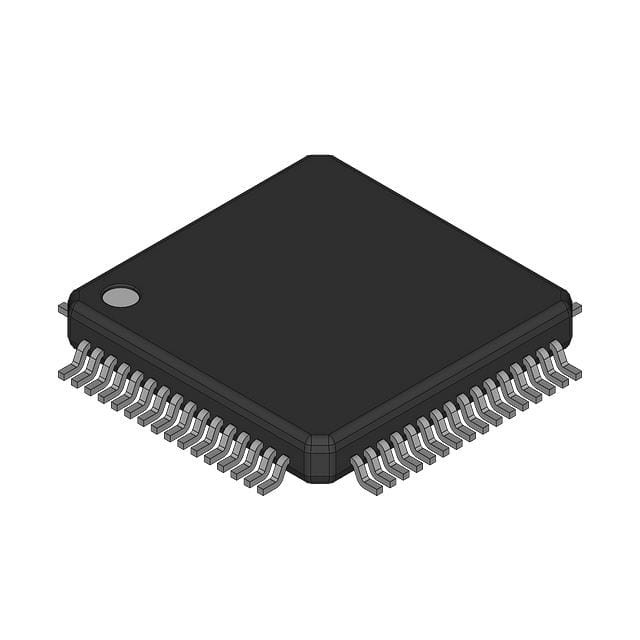

MCHC908JR32PBE IC MCU 8BIT 32KB FLASH 64LQFP Semicondutor em escala livre

Descrição geral

Introdução
O MC68HC908GR8 é um membro da família de microcontroladores de 8 bits (MCUs) de baixo custo e alto desempenho M68HC08.Todas as MCUs da família usam a unidade de processador central M68HC08 aprimorada (CPU08) e estão disponíveis com uma variedade de módulos., tamanhos e tipos de memória e tipos de pacotes.
Este documento também descreve o MC68HC908GR4. O MC68HC908GR4 é um dispositivo idêntico ao MC68HC908GR8, exceto que tem menos memória Flash.Apenas quando existem diferenças do MC68HC908GR8 é o MC68HC908GR4 especificamente mencionado no texto..

Características

Para maior conveniência, foram organizados os elementos que refletem:
• Características de série do MC68HC908GR8
• Características do CPU08

Características normalizadas do MC68HC908GR8

• Arquitetura M68HC08 de alto desempenho otimizada para compiladores C
• Código de objeto totalmente compatível com as famílias M6805, M146805 e M68HC05
• Frequência de autocarro interna de 8 MHz
• Segurança da memória do programa FLASH (1)
• Firmware de programação em chip para utilização com computadores pessoais host que não requerem alta tensão para entrada
• Programação interna ao sistema
• Características de protecção do sistema:
Reinicialização opcional do computador em bom funcionamento (COP)
O sistema de detecção de baixa tensão com redefinição opcional e pontos de saída selecionáveis para a operação de 3,0 V e 5,0 V
Detecção de código operacional ilegal com reinicialização
Detecção de endereço ilegal com reinicialização
• Projeto de baixa potência; totalmente estático com modos de parada e espera
• Modos de funcionamento padrão de baixa potência:
Modo de espera
Modo de parada
• Pin de reinicialização principal e reinicialização de ligação (POR)
• 7680 bytes de memória FLASH no chip no MC68HC908GR8 e 4096 bytes de memória FLASH no chip no MC68HC908GR4 com capacidades de programação no circuito da memória de programa FLASH
• 384 bytes de memória de acesso aleatório (RAM) no chip
• Módulo de interface periférica em série (SPI)
• Modulo de interface de comunicações em série (SCI)
• Um módulo de interface de 16 bits e 2 canais (TIM1) e um módulo de interface de 16 bits e 1 canal (TIM2) com captura selecionável de entrada, comparação de saída e capacidade PWM em cada canal
• Conversor analógico-digital (ADC) de aproximação sucessiva de 8 bits de 6 canais
• Módulo BREAK (BRK) para permitir a definição de um único ponto de interrupção durante a depuração no circuito
• Aumentos internos de IRQ e RST para reduzir o custo do sistema do cliente
• Módulo gerador de relógio com PLL compatível com cristais de 32 kHz no chip (loop de bloqueio de fase)
• Até 21 pinos de entrada/saída (I/O) de uso geral, incluindo:
- 19 pinos de E/S de função partilhada
- até dois pinos de E/S, dependendo da escolha do pacote
• Pullups selecionáveis em entradas apenas nas portas A, C e D. A seleção é baseada em um bit de porta individual.
Durante o modo de saída, os pullups são desligados.
• Capacidade de fonte de alta corrente de 10 mA em todos os pinos de porta
• Capacidade de absorção/fonte de corrente superior de 15 mA em PTC0 PTC1
• Timebase module with clock prescaler circuitry for eight user selectable periodic real-time interrupts with optional active clock source during stop mode for periodic wakeup from stop using an external 32-kHz crystal
• modo de parada do oscilador activar bit (OSCSTOPENB) no registo CONFIG para permitir que o usuário selecione o oscilador habilitado ou desativado durante o modo de parada
• Portão de alarme de teclado de 4 bits
• Pacote duplo em linha de encolhimento de 42 pinos (SDIP), pacote plano quadrado de 32 pinos (QFP), pacote duplo em linha de plástico de 28 pinos (DIP) ou circuito integrado de contorno pequeno de 28 pinos (SOIC)
• As características específicas do MC68HC908GR8 em DIP de 28 pinos e SOIC de 28 pinos são:
A porta B é de apenas 4 bits: PTB0PTB3; módulo ADC de 4 canais
Não há bits de porta C

Características do CPU08

As características do CPU08 incluem:
• Modelo de programação HC05 melhorado
• Funções de controlo de circuito extensas
• 16 modos de endereçamento (oito a mais do que o HC05)
• Registo de índices de 16 bits e ponteiro de pilha
• Transferência de dados de memória para memória
• Instruções rápidas de multiplicação de 8 × 8
• Instrução rápida de divisão 16/8
• Instruções decimais binárias (BCD)
• Optimização para aplicações de controladores
• Suporte eficiente da linguagem C
