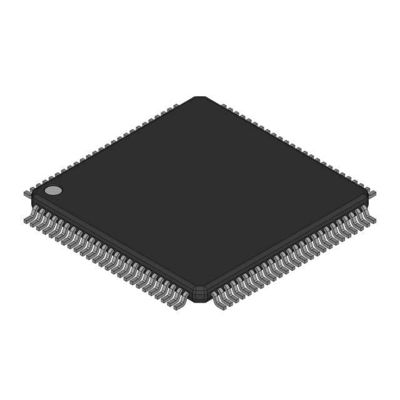

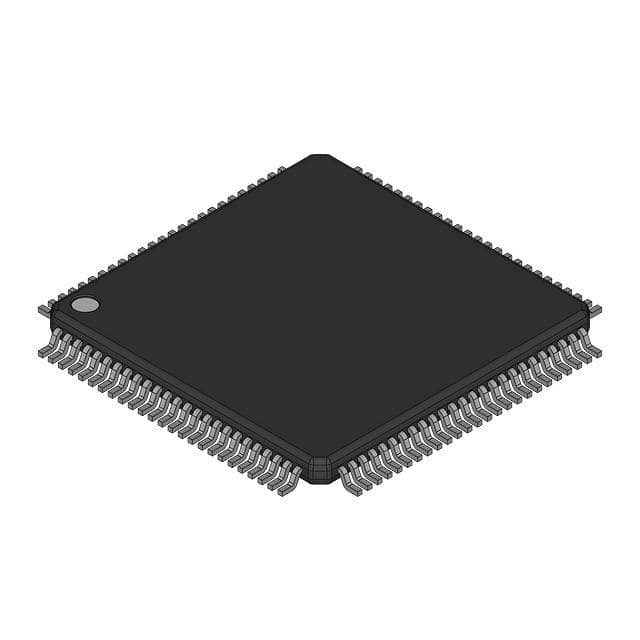

M30803FGFP#U3 IC MCU 16BIT 256KB FLASH 100QFP Renesas Electronics America Inc.

Resumo

The M16C/80 group of single-chip microcomputers are built using the high-performance silicon gate CMOS process using a M16C/80 Series CPU core and are packaged in a 100-pin and 144-pin plastic molded QFPAs funções periféricas de 100 pin e 144 pin são comuns. Estes microcomputadores de chip único operam utilizando instruções sofisticadas com um alto nível de eficiência de instrução.Com 16M bytes de espaço de endereçoSão capazes de executar instruções a alta velocidade e possuem um multiplicador e DMAC integrados, tornando-os ideais para controlar equipamentos de escritório, comunicações,e outras aplicações de processamento de alta velocidade.

Características

• Capacidade de memória (ver figura de expansão da ROM)
RAM de 10 a 24 Kbytes
• Tempo de execução da instrução mais curto......50ns (f ((XIN) = 20MHz)
• Tensão de alimentação...........................4.2 a 5,5 V (f ((XIN) = 20 MHz)
Versões de ROM de máscara, ROM externa e memória flash
2.7 a 5.5V (f ((XIN) = 10MHz)
Versões de ROM de máscara, ROM externa e memória flash
• Baixo consumo de energia..................45mA (M30800MC-XXXFP)
(f ((XIN) = 20MHz sem espera de software,Vcc=5V)
• Fontes de interrupção: 29 fontes de interrupção internas e 8 fontes de interrupção externas,
5 interrupção de software
fontes; 7 níveis (incluindo interrupção de entrada da chave)
• temporizador multifunção de 16 bits 5 temporizadores de saída + 6 temporizadores de entrada
• Série de E/S.......................................... 5 canais para UART ou sincronizado com o relógio
• DMAC.......................................... 4 canais (trigger: 31 fontes)
• DRAMC................................................ Usado para EDO, FP, CAS antes da atualização RAS, auto-actualização
• Conversor A/D................................... 10 bits X 8 canais (expansível até 10 canais)
• Conversor D/A... 8 bits X 2 canais
• Circuito de cálculo do CRC
• Conversor XY........................1 circuito
• Temporizador de cães de guarda 1 linha
• E/S programável.......................87 linhas: versão de 100 pinos, 123 linhas: versão de 144 pinos
• Porta de entrada 1 linha (P85 partilhada com o pin NMI)
• Expansão da memória.................. Disponível (16M bytes)
• Chip seleção de saída........................ 4 linhas
• Circuito gerador de relógio.......................2 circuitos de geração de relógio incorporados
(resistência de retroalimentação incorporada e oscilador externo de cerâmica ou quartzo)

Aplicações

Áudio, câmaras, equipamento de escritório, equipamento de comunicação,
Equipamento portátil, etc.
