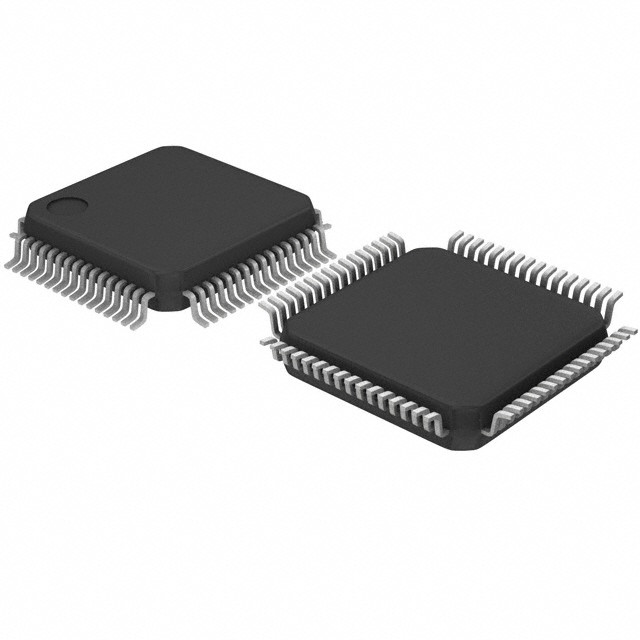

CY8C4247AZI-M485 IC MCU 32BIT 128KB FLASH 64TQFP Tecnologias Infineon

Descrição geral

PSoC® 4 é uma arquitetura de plataforma escalável e reconfigurável para uma família de controladores de sistema integrado programáveis de sinal misto com uma CPU ARM® CortexTM-M0.Combina blocos analógicos e digitais programáveis e reconfiguráveis com roteamento automático flexívelA família de produtos PSoC 4100, baseada nesta plataforma, é uma combinação de um microcontrolador com lógica de programação digital, conversão analógica-digital de alto desempenho,Opamp com modo ComparadorOs produtos PSoC 4100 serão totalmente compatíveis com os membros da plataforma PSoC 4 para novas aplicações e necessidades de concepção.Os subsistemas analógicos e digitais programáveis permitem flexibilidade e ajuste no campo do projeto.

Características

Subsistema MCU de 32 bits
■ CPU ARM Cortex-M0 de 24 MHz com multiplicação de ciclo único
■ Até 32 kB de flash com o acelerador de leitura
■ Até 4 kB de SRAM

Análogo programável

■ dois opamp com motor de alta potência reconfigurável externo e
modos de unidade interna de largura de banda elevada e modos Comparador e ADC
Capacidade de amortecimento de entrada
■ ADC SAR de 12 bits 806 ksps com diferencial e com uma única extremidade
Modos e Sequenciador de canais com média do sinal
■ Dois DACs (IDACs) actuais para uso geral ou capacitivo
aplicações de detecção em qualquer pin
■ Dois comparadores de baixa potência que operam em sono profundo

Função de baixa potência de 1,71-V a 5,5 V

■ Modo de parada 20-nA com alarme de pin GPIO
■ Os modos de hibernação e sono profundo permitem o tempo de despertar em comparação com o
compensações de potência

Sensores capacitivos
■ Cypress CapSense Sigma-Delta (CSD) oferece o melhor da sua categoria
SNR (> 5:1) e tolerância à água
■ O componente de software fornecido pela Cypress torna capacitivo
Design de detecção fácil
■ Ajuste automático de hardware (SmartSenseTM)
Dispositivo LCD de segmento
■ Dispositivo LCD suportado em todos os pinos (comum ou segmento)
■ Funciona no modo Deep Sleep com 4 bits por pin de memória

Comunicação em série

■ Dois comunicadores sérios independentes reconfiguráveis em tempo de execução
Blocos cationais (SCBs) com I2C, SPI ou UART reconfiguráveis
Funcionalidade

Temporização e modulação da largura do pulso

■ Quatro moduladores de largura de pulso de temporizador/contador de 16 bits (TCPWM)
blocos
■ Modos alinhados no centro, de borda e pseudo-aleatórios
■ Acionamento de sinais de eliminação baseado no comparador para a propulsão motorizada e
outras aplicações lógicas digitais de alta fiabilidade (Continuar...)
