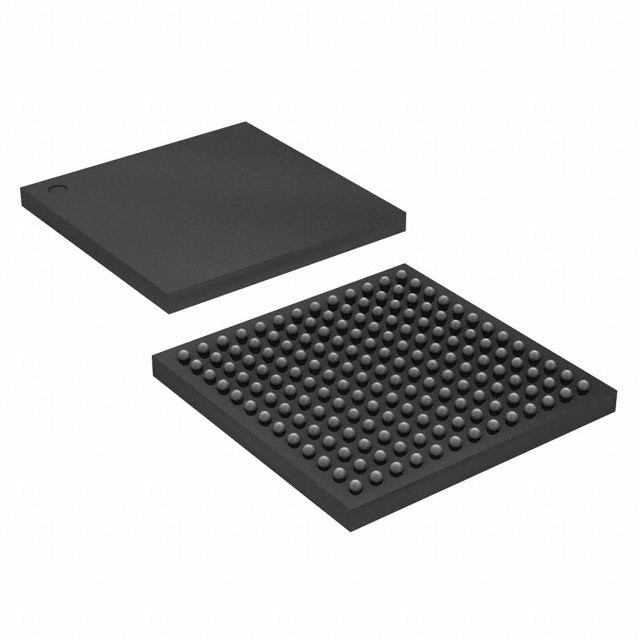

STM32L4R9AII6 IC MCU 32BIT 2MB FLASH 169UFBGA STMicroeletrônica

Descrição

Os dispositivos STM32L4R5xx, STM32L4R7xx e STM32L4R9xx são uma família de microcontroladores de ultra baixa potência (Série STM32L4+) baseada no núcleo RISC Arm® Cortex®-M4 de 32 bits de alto desempenho.Funcionam a uma frequência de até 120 MHz.

O núcleo Cortex-M4 possui uma unidade de ponto flutuante de precisão única (FPU), que suporta todas as instruções de processamento de dados de precisão única Arm® e todos os tipos de dados.O núcleo CortexM4 também implementa um conjunto completo de instruções DSP (processamento de sinal digital) e uma unidade de proteção de memória (MPU) que aumenta a segurança da aplicação.

Estes dispositivos incorporam memórias de alta velocidade (2 MB de memória Flash e 640 Kbyte de SRAM),um controlador de memória externa flexível (FSMC) para memórias estáticas (para dispositivos com pacotes de 100 pinos ou mais), duas interfaces de memórias flash OctoSPI (disponíveis em todos os pacotes) e uma ampla gama de E/S e periféricos aprimorados conectados a dois ônibus APB, dois ônibus AHB e uma matriz de ônibus multi-AHB de 32 bits.

Os dispositivos STM32L4Rxxx incorporam vários mecanismos de proteção para memória Flash e SRAM incorporados: proteção de leitura, proteção de gravação, proteção de leitura de código proprietário e firewall.

Estes dispositivos oferecem um ADC rápido de 12 bits (5 Msps), dois comparadores, dois amplificadores operacionais, dois canais DAC, um tampão de referência de tensão interna, um RTC de baixa potência, dois temporizadores de 32 bits de uso geral,dois temporizadores PWM de 16 bits dedicados ao controlo do motorOs dispositivos suportam quatro filtros digitais para moduladores de sigma delta externos (DFSDM).Disponível até 24 canais de detecção capacitiva.

Características

• Ultra-baixa potência com FlexPowerControl
¥ 1,71 V a 3,6 V de alimentação
-40 °C a 85/125 °C
¢ Modo de aquisição por lotes (BAM)
305 nA no modo VBAT: alimentação para registos de reserva RTC e 32x32 bits
- 33 nA Modo de desligamento (5 pinos de alarme)
- 125 nA modo de espera (5 pinos de despertar)
Modo de espera de 420 nA com RTC
¢ 2,8 μA Paragem 2 com RTC
️ 110 μA/MHz em modo de execução (modo LDO)
️ 43 μA/MHz modo de execução (@ 3,3 V modo SMPS)
5 μs de despertar do modo Stop
Reinicialização do brownout (BOR) em todos os modos, exceto desligamento
Matriz de interconexão
• Núcleo: CPU Arm® Cortex®-M4 de 32 bits com FPU, acelerador adaptativo em tempo real (ART Accelerator) que permite a execução em estado de espera 0 a partir da memória Flash, frequência até 120 MHz, MPU, 150 DMIPS/1.25 DMIPS/MHz (Dhrystone 2.1) e instruções DSP
• Padrão de desempenho
¢ 1,25 DMIPS/MHz (Drystone 2.1)
¢ 409,20 Coremark® (3,41 Coremark/MHz @120 MHz)
• Referência energética
¢ 233 pontuação ULPMarkTMCP
¢ 56,5 pontuação ULPMarkTMPP
• Fontes de relógio
Oscilador de cristal de 4 a 48 MHz
Oscilador de cristal de 32 kHz para RTC (LSE)
¢ RC interno de 16 MHz com acabamento de fábrica (± 1%)
¢ RC interna de baixa potência de 32 kHz (±5%)

¢ Oscilador interno de várias velocidades de 100 kHz a 48 MHz, ajustado automaticamente pelo LSE (melhor que ± 0,25% de precisão)
- 48 MHz internos com recuperação do relógio
3 PLLs para relógio do sistema, USB, áudio, ADC
• RTC com calendário HW, alarmes e calibração
• Até 24 canais de detecção capacitiva: suporte a teclas tácteis, sensores tácteis lineares e rotativos
• Características gráficas avançadas
O acelerador Chrom-ART (DMA2D) para criação de conteúdo gráfico melhorado
¢ Chrom-GRC (GFXMMU) que permite até 20% de otimização dos recursos gráficos
¢ Controlador MIPI® DSI Host com duas faixas DSI a uma velocidade máxima de 500 Mbits/s
¢ Controlador LCD-TFT
• temporizadores de 16x: 2 x 16 bits de controle motor avançado, 2 x 32 bits e 5 x 16 bits de uso geral, 2 x 16 bits básicos, 2 x temporizadores de 16 bits de baixa potência (disponíveis no modo Stop), 2 x vigilantes, temporizador SysTick
• Até 136 I/Os rápidos, a maioria com tolerância a 5 V, até 14 I/Os com alimentação independente até 1,08 V
• Memórias
2 MBytes Flash, 2 bancos de leitura-enquanto-escreve, proteção de leitura de código proprietário
640 Kbytes de SRAM, incluindo 64 Kbytes com verificação de paridade de hardware
Interface de memória externa para memórias estáticas que suportam memórias SRAM, PSRAM, NOR, NAND e FRAM
2 x interface de memória OctoSPI
• filtros digitais 4x para modulador sigma delta
