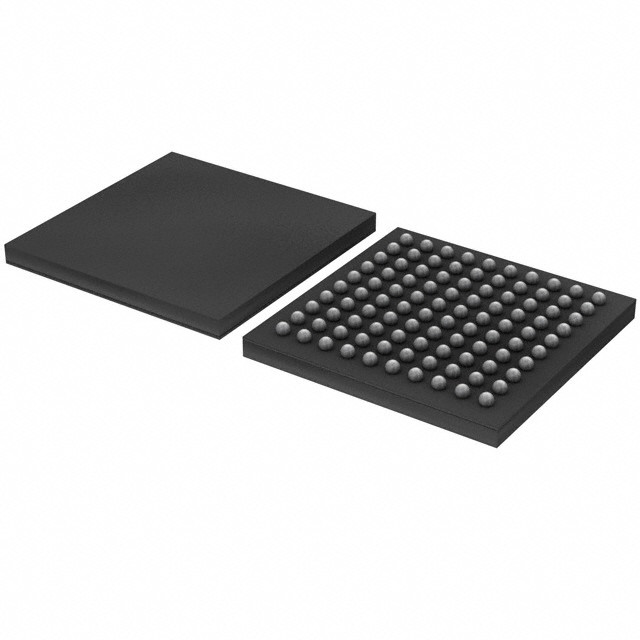

ATMEGA1280-16CU IC MCU 8BIT 128KB FLASH 100CBGA Tecnologia de Microchip

Resumo

O ATmega640/1280/1281/2560/2561 é um microcontrolador CMOS de 8 bits de baixa potência baseado na arquitetura RISC aprimorada AVR.O ATmega640/1280/1281/2560/2561 alcança rendimentos de aproximação de 1 MIPS por MHz, permitindo ao designer do sistema otimizar o consumo de energia em relação à velocidade de processamento.

Características

• Microcontrolador Atmel® AVR® de 8 bits de baixo consumo e alto desempenho
• Arquitetura RISC avançada
135 Instruções poderosas Execução da maioria dos ciclos de relógio único
32 × 8 Registros de Funcionamento de Propósito Geral
Função totalmente estática
¢ Até 16 MIPS Através de 16MHz
¢ Multiplicador de 2 ciclos no chip
• Segmentos de memória não voláteis de alta resistência
64K/128K/256KBytes de Flash auto-programável no sistema
¢ EEPROM de 4Kbytes
8Kbytes SRAM interna
¢ Ciclos de gravação/apagamento:10,000 Flash/100,000 EEPROM
¢ Conservação dos dados: 20 anos a 85°C/ 100 anos a 25°C
Seção de código de arranque opcional com bits de bloqueio independentes
• Programação no sistema por programa de arranque no chip
• Verdadeira operação de leitura-escrita
¢ Bloqueio de programação para segurança de software
• Durabilidade: até 64Kbytes Espaço de memória externa opcional
• Suporte de biblioteca Atmel® QTouch®
- botões sensíveis ao toque, deslizadores e rodas
A aquisição da QTouch e da QMatrix
- Até 64 canais sensoriais
• Interface JTAG (compatível com a norma IEEE® 1149.1)
Capacidades de varredura de fronteira de acordo com a norma JTAG
Suporte extensivo de depuração no chip
- Programação de flash, EEPROM, fusíveis e bloqueio de bits através da interface JTAG
• Características periféricas
Dois temporizadores/contadores de 8 bits com prescaler separado e modo de comparação
4 temporizadores/contadores de 16 bits com prescaler separado, modo de comparação e captura
Contador em tempo real com oscilador separado
Quatro canais PWM de 8 bits
6/12 canais PWM com resolução programável de 2 a 16 bits (ATmega1281/2561, ATmega640/1280/2560)
Modulador de comparação de saída
- 8/16 canais, ADC de 10 bits (ATmega1281/2561, ATmega640/1280/2560)
2/4 Serial USART programável (ATmega1281/2561, ATmega640/1280/2560)
Interface em série SPI Mestre/Slave
Interface Serial de 2 fios orientada por byte
¢ Temporiador de vigilância programável com oscilador separado no chip
Comparador analógico no chip
¢ Interromper e acordar na mudança de alfinete
• Características especiais do microcontrolador
¢ Reinicialização de energia e detecção programável de desligamento
Oscilador calibrado interno
Fontes de interrupção externas e internas
Seis modos de sono: idle, redução de ruído do ADC, poupança de energia, desligamento, espera e espera prolongada
• I/O e Pacotes
- 54/86 Linhas de E/S programáveis (ATmega1281/2561, ATmega640/1280/2560)
¢ QFN/MLF de 64 placas, TQFP de 64 placas (ATmega1281/2561)
¢ TQFP de 100 chumbo, CBGA de 100 bolas (ATmega640/1280/2560)
RoHS/Fully Green
• Intervalo de temperatura:
-40°C a 85°C Indústria
• Consumo de energia ultra-baixo
Modo ativo: 1MHz, 1,8V: 500μA
Modo apagado: 0,1 μA a 1,8 V
• Grau de velocidade:
- ATmega640V/ATmega1280V/ATmega1281V:
• 0 - 4MHz @ 1,8V - 5,5V, 0 - 8MHz @ 2,7V - 5,5V
¢ ATmega2560V/ATmega2561V:
• 0 - 2MHz @ 1,8V - 5,5V, 0 - 8MHz @ 2,7V - 5,5V
- ATmega640/ATmega1280/ATmega1281:
• 0 - 8MHz @ 2,7V - 5,5V, 0 - 16MHz @ 4,5V - 5,5V
¢ ATmega2560/ATmega2561:
• 0 - 16 MHz @ 4,5 V - 5,5 V
