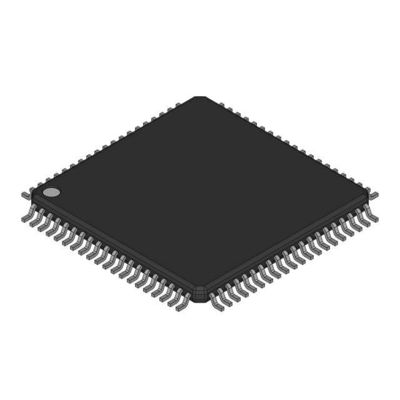

SAB-C161K-LM HA IC MCU 16BIT ROMLESS 80MQFP Tecnologias Infineon

Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
bate-papo: 0086 18588475571
skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
Processador do núcleo | C166 | Tamanho do núcleo | de 16 bits |
---|---|---|---|
Velocidade | 20MHz | Conectividade | EBI/EMI, SPI, UART/USART |
Periféricos | POR, PWM, WDT | Número de entradas e saídas | 63 |
Tamanho de memória do programa | - | Tipo da memória do programa | sem ROM |
Tamanho de EEPROM | - | RAM Size | 1K x 8 |
Tensão - fonte (Vcc/Vdd) | 4.5V ~ 5.5V | Conversores de dados | - |
Tipo do oscilador | Externo | Temperatura de funcionamento | 0°C ~ 70°C (TA) |
Tipo de montagem | Montagem de superfície | Embalagem / Caixa | 80-QFP |
Pacote de dispositivos do fornecedor | P-MQFP-80-1 |
Você pode marcar os produtos de que precisa e se comunicar conosco no quadro de mensagens.
Part Number | Description | |
---|---|---|
DF2612FA20L | IC MCU 16BIT 128KB FLASH 80QFP | |
SAF-161O-LMHA | LEGACY 16-BIT MCU | |
SAB-C161K-LM HA | IC MCU 16BIT ROMLESS 80MQFP | |
D13004F16V | MCU H8/300H / H8/3002 | |
SABC161OL25MHABXUMA1 | LEGACY 16-BIT MCU | |
SAB-C161OL25MHABXUMA1 | LEGACY 16 BIT MICROCONTROLLER | |
M37735EHBFP#D6 | IC MCU 16BIT 124KB OTP | |
DF3022F18V | 16-BIT, H8/300H CPU | |
M30290FCTHP#B3A | 16-BIT, FLASH, M16C CPU | |
M30290FCTHP#TAA | 16-BIT, FLASH, M16C CPU | |
D73032F18V | MCU H8/300H / H8/3032 | |
DF2615FA24J | IC MCU 16BIT 64KB FLASH 80QFP | |
DF2132RFA20J | IC MCU 16BIT 64KB FLASH 80QFP | |
DF2134AFA20JG | IC MCU 16BIT 128KB FLASH 80QFP | |
DF2138AFA20JG | IC MCU 16BIT 128KB FLASH 80QFP | |
M37911FGCHP | IC MCU 16BIT 120KB FLASH 80LQFP | |
M37702S1BFP#DC | MCU, 16-BIT | |
DF2612FA20K | IC MCU 16BIT 128KB FLASH 80QFP | |
DF2134AFA20LG | IC MCU 16BIT 128KB FLASH 80QFP | |
MC9S12C64CFUE | IC MCU 16BIT 64KB FLASH 80QFP | |
HD64738024WIV | IC MCU 8BIT 32KB OTP 80TQFP | |
SAK-C164CI-8RM CA+ | SAK-C164CI-8RM CA+ - LEGACY 16-B | |
MC9S12D64MFUE | IC MCU 16BIT 64KB FLASH 80QFP | |
MK51DX256CLK7 | IC MCU 32BIT 256KB FLASH 80FQFP | |
HD64F38024RFV | IC MCU 8BIT 32KB FLASH 80QFP | |
M30290FCVHP#U3A | MICROCONTROLLER, 16-BIT, FLASH, | |
MC9S12XA256VAA | IC MCU 16BIT 256KB FLASH 80QFP |
Descrição de produto
Detalhes do produto
Introdução
O C161K/O é um derivado da Família Infineon C166 de microcontroladores CMOS de chip único com recursos completos.5 milhões de instruções por segundo) com funcionalidade periférica e capacidades de IO melhoradasO C161K/O é especialmente adequado para aplicações sensíveis aos custos.
• CPU de 16 bits de alto desempenho com pipeline de 4 estágios
Tempo de ciclo de instruções de 80 ns a 25 MHz400 ns Multiplicação (16 × 16 bits), 800 ns Divisão (32 / 16 bits)
¢ Facilidades de manipulação de bits booleanos aprimoradas
Instruções adicionais para o suporte de HLL e sistemas operativos
¢ Projeto baseado em registo com bancos de registo múltiplos variáveis
Suporte para a troca de contexto de ciclo único
16 MBytes Espaço de endereço linear total para código e dados
Área do registo de funções especiais do chip de 1024 bytes
• Sistema de interrupção de 16 níveis prioritários com 20 fontes, taxa de amostragem até 40 ns
• Instalações de transferência de dados de ciclo único de 8 canais com sistema de interrupção
Controlador de eventos periféricos (PEC)
• Geração de relógio através de prescaler ou através de entrada direta de relógio
• Módulos de memória no chip
2 KBytes de RAM interna no chip (IRAM) no C161O,
1 KByte de IRAM no C161K
• Módulos periféricos no chip
Duas unidades multifuncionais de temporizadores com 5 temporizadores no C161O,
uma unidade de temporizador com 3 temporizadores no C161K
2 canais em série (sincrono/assíncrono e de alta velocidade-sincrono)
• Até 4 MBytes de espaço de endereço externo para código e dados
Características de autocarro externo programáveis para diferentes faixas de endereço
¢ Multiplexados ou desmultiplexados de endereço externo/bus de dados com 8 bits ou 16 bits
Largura do Bus de Dados
Quatro sinais de selecção de chips programáveis no C161O.
dois sinais de selecção de chips no C161K
• Modo de inatividade e modo de desligamento
• Timer de vigilância programável
• Até 63 linhas de E/S de finalidade geral
• Fornecimento de energia: o C161K/O pode funcionar a partir de uma fonte de alimentação de 5 V ou de 3 V
• Compatível com uma grande variedade de ferramentas de desenvolvimento, como os compiladores C,
Pacotes de Macro-Assembler, Emuladores, Painéis de Avaliação, HLL-Debuggers,
Simuladores, Desmontadores de Analisadores de Lógica, Placas de Programação
• Carregador Bootstrap no chip
• Pacote MQFP de 80 pinos (0,65 mm de passo)
Especificações
Atributo | Atributo Valor |
---|---|
Fabricante | Infineon |
Categoria de produtos | Microcontroladores |
Série | SAxC161K |
Produto | MCU |
Embalagem | Reel |
Estilo de montagem | SMD/SMT |
Memória do programa | ROM |
Temperatura máxima de funcionamento | + 70 C |
Intervalo de temperatura de funcionamento | 0 C |
Voltagem de alimentação de funcionamento | 5 V |
Tipo de interface | 1xASC 1xSSC |
Núcleo | C166 |
Parte-#-Aliases | B161KLMHAXT C161KLMHABXUMA1 SP000011585 |
Largura do Data-Bus | 16 bits |
Embalagem | MQFP-80 |
Frequência máxima do relógio | 20 MHz |
Input/output | 63 I/O |
Tamanho da RAM de dados | 1 kB |
Número de contadores de temporizadores | 3 Temporizador |
Resolução do ADC | Sem ADC |
