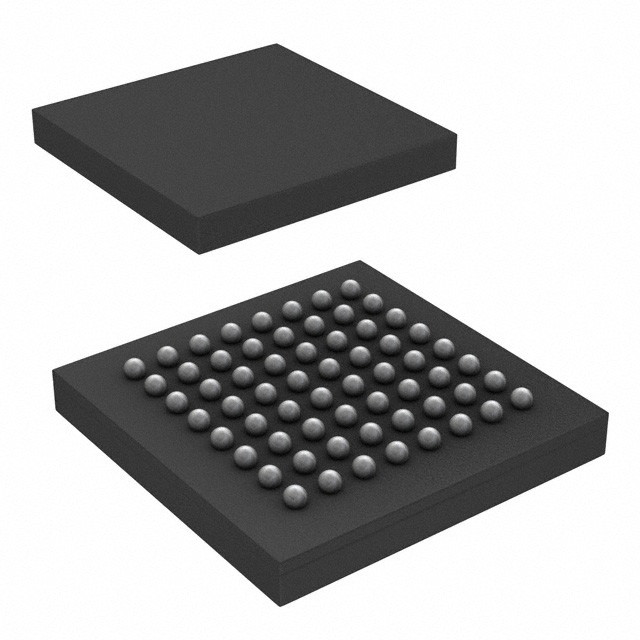

ATSAMD21J18A-CUT IC MCU 32BIT 256KB FLASH 64UFBGA Tecnologia de microchip

ATSAM3U4/2/1 Descrição

A série Atmels SAM3U é um membro de uma família de microcontroladores Flash baseados no processador ARM Cortex-M3 RISC de alto desempenho de 32 bits.Funciona a uma velocidade máxima de 96 MHz e possui até 256 Kbytes de Flash e até 52 Kbytes de SRAMO conjunto periférico inclui uma porta de dispositivo USB de alta velocidade com transceptor incorporado, um MCI de alta velocidade para SDIO/SD/MMC, uma interface de autocarro externo com controlador flash NAND,até 4xUSARTs (SAM3U1C/2C/4C têm 3), até 2xTWI (SAM3U1C/2C/4C têm 1), até 5xSPI SAM3U1C/2C/4C têm 4), bem como temporizadores 4xPWM, temporizadores 3x de 16 bits de uso geral, um RTC, um ADC de 12 bits e um ADC de 10 bits.

Características

• Núcleo
¢ ARM® Cortex®-M3 revisão 2.0 a funcionar a até 96 MHz
Unidade de Proteção de Memória (MPU)
¢ Conjunto de instruções Thumb®-2
• Memórias
- de 64 a 256 Kbytes Flash incorporado, acesso de 128 bits, acelerador de memória, banco duplo
¢ De 16 a 48 Kbytes de SRAM incorporada com bancos duplos
ROM de 16 Kbytes com rotinas de bootloader incorporadas (UART, USB) e rotinas IAP
- Controlador de memória estática (SMC): suporte SRAM, NOR, NAND. Controlador flash NAND com buffer de RAM de 4 Kbytes e ECC
• Sistema
Regulador de tensão incorporado para alimentação única
Por exemplo, o POR, o BOD e o Watchdog podem ser reiniciados com segurança.
Osciladores de quartzo ou ressonador: 3 a 20 MHz de potência principal e opcional de baixa potência 32,768 kHz para RTC ou relógio de dispositivo.
O oscilador RC interno de alta precisão de 8/12 MHz com 4 MHz Frequência padrão para inicialização rápida do dispositivo
O oscilador RC interno como relógio permanente para o relógio do dispositivo no modo de baixa potência
Uma PLL para o relógio do dispositivo e uma PLL dedicada para o dispositivo de alta velocidade USB 2.0
¢ Até 17 canais periféricos de DMA (PDC) e 4 canais de DMA central
• Modos de baixo consumo
¢ Modo de repouso e modo de reserva, até 2,5 μA no modo de reserva
Domínio de backup: pin VDDBU, RTC, 32 registos de backup
RTC de potência ultra baixa: 0,6 μA
• Periféricos
Dispositivo USB 2.0: 480 Mbps, FIFO de 4 kbytes, até 7 terminais bidirecionais, DMA dedicado
- até 4 USARTs (ISO7816, IrDA®, Controle de Fluxo, SPI, suporte de Manchester) e uma UART
¢ Até 2 TWI (compatíveis com I2C), 1 SPI, 1 SSC (I2S), 1 HSMCI (SDIO/SD/MMC)
¢ temporizador/contador de 16 bits de 3 canais (TC) para captura, comparação e PWM
️ PWM de 16 bits de 4 canais (PWMC)
¢ temporizador de tempo real (RTT) de 32 bits e RTC com calendário e alarme
- 8 canais 12 bits 1MSPS ADC com modo de entrada diferencial e estágio de ganho programável, 8 canais 10 bits ADC
• I/O
- Até 96 linhas de E/S com capacidade de interrupção externa (sensibilidade de borda ou nível), desbloqueio, filtragem de falhas e terminação de resistores em série
3 entradas e saídas paralelas de 32 bits (PIO)
• Pacotes
️ LQFP de 100 chumbo, 14 x 14 mm, inclinação 0,5 mm
- 100 bolas TFBGA, 9 x 9 mm, passo 0,8 mm
️ LQFP de 144 litros de chumbo, 20 x 20 mm, inclinação 0,5 mm
- 144-bola LFBGA, 10 x 10 mm, passo 0,8 mm
