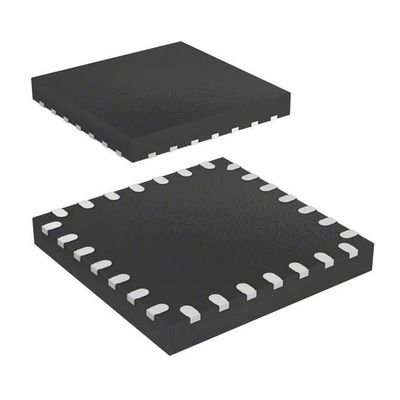

STM32F042G6U6TR IC MCU 32BIT 32KB FLASH 28UFQFPN STMicroeletrônica

STM32F042G6U6TR Descrição

O microcontrolador STM32F030x incorpora o núcleo RISC ARM CortexTM-M0 de 32 bits de alto desempenho, operando a uma frequência de 48 MHz,Memórias incorporadas de alta velocidade (até 64 Kbytes de memória Flash e até 8 Kbytes de SRAM)Todos os dispositivos oferecem interfaces de comunicação padrão (até dois I2Cs, até dois SPIs e até dois USARTs), um ADC de 12 bits,até 6 temporizadores de 16 bits de uso geral e um temporizador PWM de controlo avançado.
O microcontrolador STM32F030x opera na faixa de temperatura de -40 a +85 °C, a partir de uma fonte de alimentação de 2,4 a 3,6 V. Um conjunto abrangente de modos de economia de energia permite o projeto de aplicações de baixa potência.
O microcontrolador STM32F030x inclui dispositivos em quatro pacotes diferentes que vão de 20 pinos a 64 pinos.A descrição a seguir fornece uma visão geral da gama completa de periféricos STM32F030x propostos..
Estas características tornam o microcontrolador STM32F030x adequado para uma ampla gama de aplicações, tais como controlo de aplicações e interfaces de utilizador, equipamentos portáteis, receptores A/V e TV digital,Aparelhos periféricos para computadores, plataformas de jogos, bicicletas elétricas, eletrodomésticos, impressoras, scanners, sistemas de alarme, intercomunicadores de vídeo e HVAC.

STM32F042G6U6TR Características

● Núcleo: CPU ARM® CortexTM-M0 de 32 bits, frequência até 48 MHz
● Memórias
16 a 64 Kbytes de memória flash
4 a 8 Kbytes de SRAM com verificação de paridade HW
● Unidade de cálculo do CRC
● Reinicialização e gestão de energia
¢ Faixa de tensão: 2,4 V a 3,6 V
¢ Reinicialização de ligação/desligação (POR/PDR)
¢ Modo de baixa potência: sono, parada, espera
● Gestão do relógio
O oscilador de cristal de 4 a 32 MHz
O oscilador de 32 kHz para RTC com calibração
¢ RC interno de 8 MHz com opção x6 PLL
O oscilador RC interno de 40 kHz
● Até 55 I/Os rápidos
¢ Todos mapeáveis em vetores de interrupção externos
¢ Até 36 E/S com tolerância de 5 V
● Controlador DMA de 5 canais
● ADC de 1 x 12 bits, 1,0 μs (até 16 canais)
¢ Faixa de conversão: 0 a 3,6 V
¢ Fornecimento analógico separado de 2,4 a 3,6 V
● Até 10 temporizadores
- Um temporizador de controlo avançado de 16 bits de 7 canais para saída PWM de 6 canais, com geração de tempo morto e parada de emergência
Um temporizador de 16 bits, com até 4 IC/OC, utilizável para decodificação de controlo IR
¢ Um temporizador de 16 bits, com 2 IC/OC, 1 OCN, geração de tempo morto e parada de emergência
- dois temporizadores de 16 bits, cada um com IC/OC e OCN, geração de tempo morto, parada de emergência e porta de modulação para controlo IR
1 temporizador de 16 bits com 1 IC/OC
Um temporizador básico de 16 bits
¢ temporizadores independentes e de vigilância do sistema
- SysSick timer: 24 bits
● Calendário RTC com alarme e alarme periódico de Paragem/Estandby
● Interfaces de comunicação
- até duas interfaces I2C: uma com suporte ao modo Fast Mode Plus (1 Mbit/s) e um sumidouro de corrente de 20 mA
- Até dois USARTs com suporte a SPI sincronizado principal e controle do modem; um com detecção automática da taxa de baud
- até dois SPIs (18 Mbit/s) com 4 a 16 quadros de bits programáveis
● Debug de fios em série (SWD)
