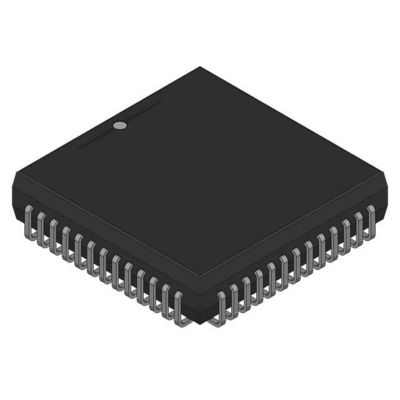

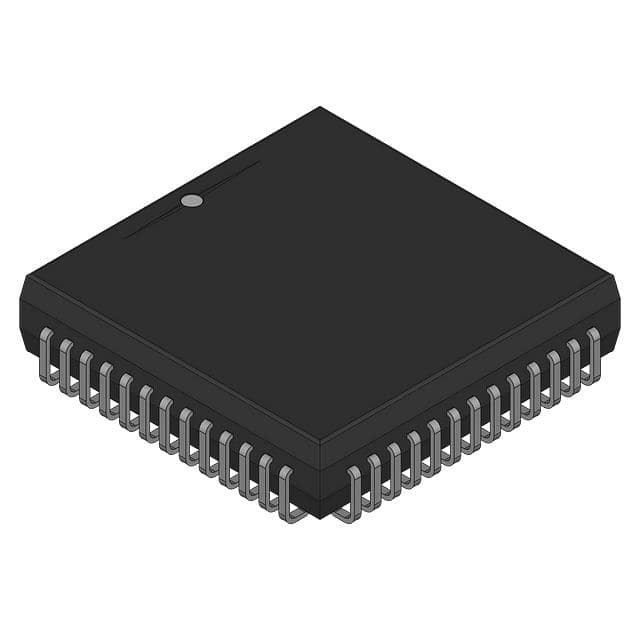

MC908AS32ACFNE IC MCU 8BIT 32KB FLASH 52PLCC Semicondutor em Escala Livre

Descrição geral

1Introdução
O MC68HC908AP64 é um membro da família de 8-bits de baixo custo e alto desempenho M68HC08.
Todas as MCU da família usam a unidade de processador central M68HC08 aprimorada (CPU08) e estão disponíveis com uma variedade de módulos, tamanhos e tipos de memória e tipos de pacote.

1.2 Características

As características do MC68HC908AP64 incluem o seguinte:
• Arquitetura M68HC08 de alto desempenho
• Código de objeto totalmente compatível com as famílias M6805, M146805 e M68HC05
• Frequência máxima do autocarro interno:
8 MHz a uma tensão de funcionamento de 5 V ou 3 V
• Opções de entrada do relógio:
️ RC-oscilador
O oscilador de cristal de 32 kHz com PLL interno de 32 MHz
• Memória FLASH de programa de utilizador com segurança
62.368 bytes para MC68HC908AP64
32 768 bytes para MC68HC908AP32
16 384 bytes para MC68HC908AP16
¢ 8.192 bytes para MC68HC908AP8
• RAM no chip
️ 2.048 bytes para MC68HC908AP64 e MC68HC908AP32
️ 1.024 bytes para MC68HC908AP16 e MC68HC908AP8
• Dois módulos de interface de temporizador de 16 bits e 2 canais (TIM1 e TIM2) com captura de entrada selecionável,
comparação de saída e capacidade PWM em cada canal
• Módulo de base de tempo
• Modulo de interface de comunicações em série 1 (SCI)
• Módulo de interface de comunicações em série 2 (SCI) com codificador/decodificador infravermelho (IR)
• Módulo de interface periférica em série (SPI)
• Bus de gestão do sistema (SMBus), versão 1.0/1.1 (bus IIC multi-master)
• Conversor analógico-digital (ADC) de 8 canais e 10 bits
• IRQ1 pin de interrupção externo com puxa integrada
• IRQ2 pin de interrupção externo com arranque programável
• Portão de alarme do teclado de 8 bits com puxação integrada
• 32 pinos de entrada/saída de uso geral:
- 31 pinos de E/S de função partilhada
8 condutores LED (bancos)
6×25mA de entrada/saída de drenagem aberta com tração
• Projeto de baixa potência (totalmente estático com modos de parada e espera)
• Pin de reinicialização principal (com puxão integrada) e reinicialização de ligação
• Características de protecção do sistema

¢ Detecção de baixa tensão com reinicialização ou interrupção opcional
Detecção de código operacional ilegal com reinicialização
Detecção de endereço ilegal com reinicialização
• 48 pinos de embalagem quadrada baixa (LQFP), 44 pinos de embalagem quadrada plana (QFP) e 42 pinos de encolhimento duplo em linha
Pacote (SDIP)
• As características específicas do MC68HC908AP64 em SDIP de 42 pinos são:

- Interrupção externa apenas no IRQ1
As características do CPU08 incluem o seguinte:
• Modelo de programação HC05 melhorado
• Funções de controlo de circuito extensas
• 16 modos de endereçamento (oito a mais do que o HC05)
• Registro de índice de 16 bits e ponteiro de pilha
• Transferência de dados de memória para memória
• Instruções rápidas de multiplicação 8×8
• Instrução rápida de divisão 16/8
• Instruções decimais binárias (BCD)
• Optimização para aplicações de controladores
• Suporte eficiente da linguagem C
