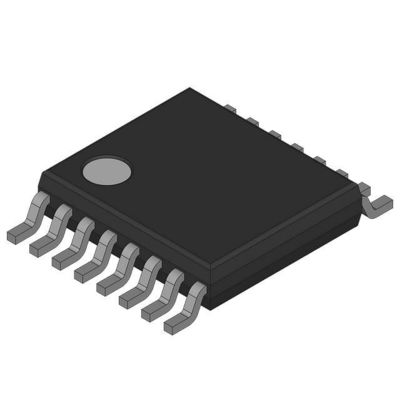

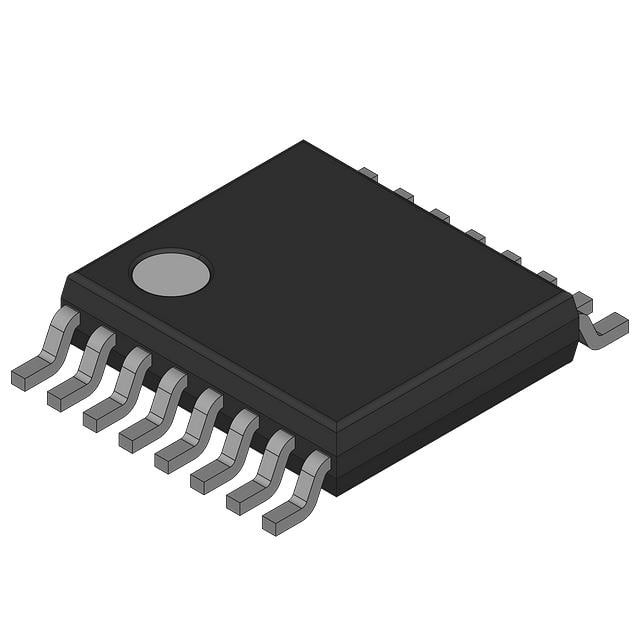

MC908QY4ACDTE IC MCU 8BIT 4KB FLASH 16TSSOP Semicondutor em Freescale

Descrição geral

Introdução
O MC68HC908QY4A é um membro da família de microcontroladores de 8 bits (MCUs) de baixo custo e alto desempenho M68HC08.Todas as MCUs da família usam a unidade de processador central M68HC08 aprimorada (CPU08) e estão disponíveis com uma variedade de módulos., tamanhos e tipos de memória e tipos de pacotes.

Características

As características incluem:
• Núcleo de CPU M68HC08 de alto desempenho
• Código de objeto totalmente compatível com a Família M68HC05
• Tensões de funcionamento de 5 V e 3 V (VDD)
• Função de autocarro interno de 8 MHz a 5 V, 4 MHz a 3 V
• Oscilador interno recortável
¢ Operação de autocarro interno de 1 MHz, 2 MHz ou 3,2 MHz selecionável por software
Capacidade de corte de 8 bits
±25% não cortado
¢ Trimável para cerca de 0,4% ((1)
• Faixa de oscilador de cristal selecionável por software, 32 ‰ 100 kHz, 1 ‰ 8 MHz e 8 ‰ 32 MHz
• Relógio de entrada configurável por software de fonte interna ou externa
• Despertar automático a partir da capacidade STOP usando uma fonte de relógio RC interna de 32 kHz ou de autocarro dedicada
• Memória FLASH programável no chip e na aplicação
¢ Geração de tensão de programação/apagão interna
- Monitor ROM contendo rotinas de programação/apagamento chamadas pelo utilizador
Segurança do Flash (2)
• Memória de acesso aleatório (RAM) no chip
• Módulo de interface de temporizador (TIM) de 16 bits de 2 canais
• Conversor analógico-digital (ADC) de 6 canais e 10 bits com canal de referência interno (ADC10)
• Até 13 linhas de entrada/saída bidirecionais (I/O) e apenas uma entrada:
6 compartilhados com o KBI
6 compartilhados com o ADC
Dois compartilhados com o TIM
Uma entrada apenas partilhada com o IRQ
Capacidade de absorção/fonte de alta corrente em todos os pinos de porta
¢ Pullups selecionáveis em todas as portas, selecionáveis em base a bits individuais
Capacidade de três estados em todos os pinos de porta
• Interrupção de teclado de 6 bits com recurso de despertar (KBI)
¢ Programável para detecção de níveis de subida/baixa ou alto/baixo
• Características do módulo de inibidor de baixa tensão (LVI):
Ponto de partida selecionável por software
• Características de protecção do sistema:
¢ Cão de guarda do computador a funcionar corretamente (COP)
Detecção de baixa tensão com reinicialização
Detecção de código operacional ilegal com reinicialização
Detecção de endereço ilegal com reinicialização
• Pin de interrupção assíncrono externo com pullup interno (IRQ) compartilhado com pin de entrada de uso geral
• Pin de reinicialização assíncrono principal com pullup interno (RST) compartilhado com pin de entrada/saída (I/S) de uso geral
• Registros de E/S mapeados na memória
• Modos de paragem e espera de poupança de energia
• MC68HC908QY4A, MC68HC908QY2A e MC68HC908QY1A estão disponíveis nas seguintes embalagens:
¢ embalagem dupla em linha de plástico de 16 pinos (PDIP)
¢ Pacote de circuito integrado de contorno pequeno (SOIC) de 16 pinos
¢ embalagens de contorno pequeno e fino de 16 pinos (TSSOP)
• MC68HC908QT4A, MC68HC908QT2A e MC68HC908QT1A estão disponíveis nas seguintes embalagens:
¢ PDIP de 8 pinos
️ SOIC de 8 pinos
¢ Pacote duplo plano sem chumbo (DFN) de 8 pinos
