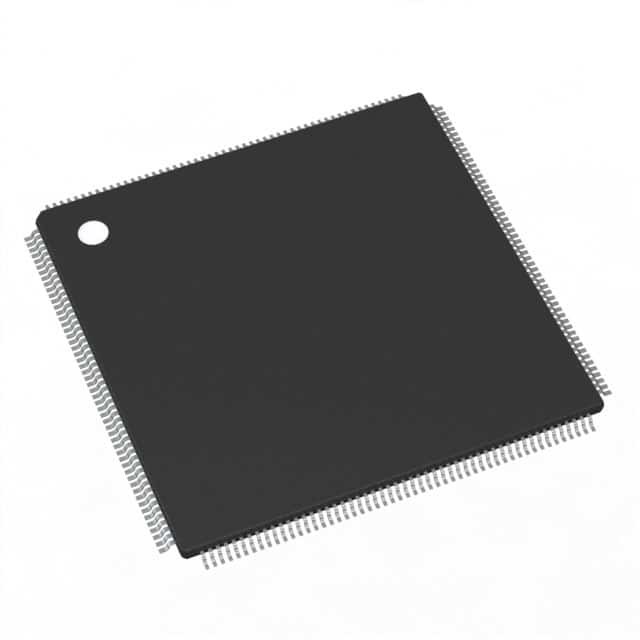

SPC5645BF0VLT1R IC MCU 32BIT 2MB FLASH 208TQFP N✖P USA Inc.

O Qorivva MPC5645S representa uma nova geração de microcontroladores de 32 bits voltados para aplicações de conjunto de instrumentos automotivos de chip único.Os dispositivos MPC5645S fazem parte da família MPC56xxS de dispositivos baseados em Power Architecture®. This family has been designed with an emphasis on providing cost-effective and high quality graphics capabilities in order to satisfy the increasing market demand for color Thin Film Transistor (TFT) displays within the vehicle cockpitAs funções tradicionais de cluster, tais como a unidade de gauge, o contador em tempo real e a geração de som, também estão integradas em cada dispositivo.

Lista de características
• Dual-issue, 32-bit Power Architecture Book E compatível
Complexo do núcleo da CPU (e200z4d)
Unidade de Gestão de Memória (MMU)
4 KB, cache de instruções de 2/4 vias
• Memória flash ECC em chip de 2 MB com:
- Controlador de memória flash
¢ Reservatórios de pré-atendimento
• 64 KB de ECC SRAM no chip
• SRAM gráfica não ECC de 1 MB no chip com duas portas
Controlador gráfico SRAM
• Unidade de Proteção de Memória (MPU) com até 16 descritores de região
e 32 byte região granularidade para fornecer base
permissão de acesso à memória e garantir a separação
entre códigos e dados diferentes
• Controlador de interrupção (INTC) com 181 periféricos
Fontes de interrupção e oito interrupções de software
• Dois circuitos de bloqueio de fase modulados por frequência (FMPLL)
O FMPLL primário (FMPLL0) fornece um relógio do sistema até 125 MHz
O FMPLL auxiliar (FMPLL1) está disponível para utilização como substituto.
fonte de relógio modulada ou não modulada para
Módulos eMIOS, QuadSPI e como relógio alternativo ao DCU
e DCU-Lite para geração de relógio de pixels
• A arquitetura do interruptor de barra transversal permite o acesso simultâneo de periféricos,
memória flash ou RAM de multibus
capitão
• Controlador de acesso direto de memória (eDMA) de 16 canais
com várias fontes de solicitação de transferência utilizando um DMA
Multiplíquico de canais
• Módulo de Assistência de arranque (BAM) com 8 KB de ROM dedicada para
código de inicialização suporta opções de inicialização incluindo
descarregar código de arranque através de uma ligação serial (CAN ou SCI)
• Duas unidades de controlo do ecrã (DCU3 e DCULite) para controlo direto
Dispositivos de até dois ecrãs LCD TFT até XGA
resolução
• Controlador de tempo (TCON) e interface RSDS para o módulo DCU3
• 2D OpenVG 1.1 e acelerador gráfico raster (GFX2D)
• Unidade de entrada de vídeo (VIU2) com suporte a 8/10-bit ITU656
entrada de vídeo, conversão YUV em RGB, redução de escala de vídeo,
Desinterlaçamento, ajuste de contraste e ajuste de brilho.
• Controlador de DRAM com suporte a DRAMs DDR1, DDR2 e LPDDR1
• Controlador de motor passo a passo (SMC)
¢ condutores de alta corrente para até seis medidores do painel de instrumentos
motorizado em configuração completa de ponte H dupla
Modulo de detecção de retorno a zero do motor passo a passo e de estagnação
Detecção de curto-circuito do motor passo a passo
• Módulo Gerador de Som (SGM)
️ misturador de 4 canais
Suporta reprodução de ondas PCM e tons sintetizados
¢ Saídas PWM ou I2S opcionais
• Dois módulos de sistema de entrada e saída modular melhorado de 16 canais (eMIOS)
Suporte a uma gama de 16 bits de captura de entrada, comparação de saída, pulso
Modulação de largura e decodificação de quadratura
funções
• Conversor de 10 bits de analógico para digital (ADC)
com um tempo de conversão máximo de 1 μs
¢ Até 20 canais internos
¢ Até 8 canais externos
• Três módulos de interfaces periféricas em série (DSPI)
para comunicações full-duplex, síncronas, com
Dispositivos externos
• Controlador de memória flash serial QuadSPI (Continuar...)
