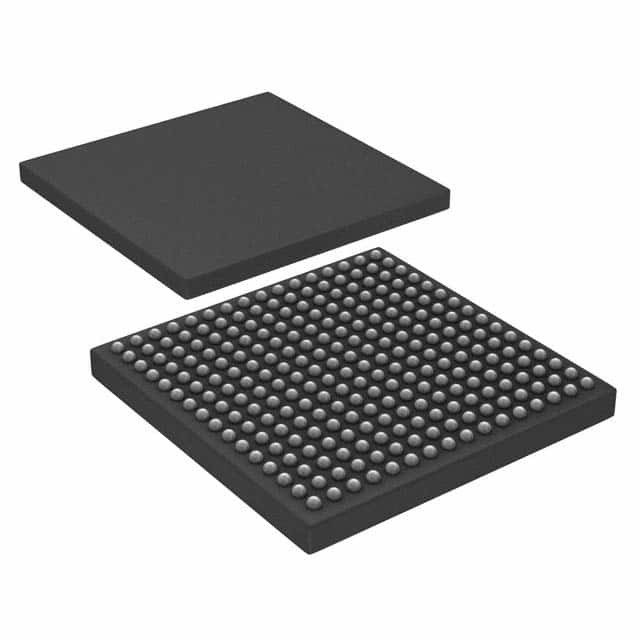

LPC1850FET256.551 IC MCU 32BIT ROMLESS 256LBGA N✖P USA Inc.

Descrição geral

Os LPC1850/30/20/10 são microcontroladores baseados em ARM Cortex-M3 para aplicações embutidas.recursos de depuração aprimorados, e um elevado nível de integração dos blocos de apoio.
O LPC1850/30/20/10 opera a frequências de CPU de até 180 MHz.A CPU ARM Cortex-M3 incorpora um pipeline de 3 estágios e usa uma arquitetura Harvard com buses de instrução e dados locais separados, bem como um terceiro bus para periféricosA CPU ARM Cortex-M3 também inclui uma unidade de prefetch interna que suporta ramificação especulativa.
O LPC1850/30/20/10 inclui até 200 kB de SRAM no chip, uma quad SPI Flash Interface (SPIFI), um subsistema State Configurable Timer (SCT), dois controladores USB de alta velocidade, Ethernet, LCD,um controlador de memória externo, e vários periféricos digitais e analógicos.

Características e benefícios

■ Núcleo do processador
◆ Processador ARM Cortex-M3, que funciona a frequências de até 180 MHz.
◆ Unidade de Proteção de Memória (MPU) integrada do ARM Cortex-M3 que suporta oito regiões.
◆ ARM Cortex-M3 controlador de interrupção vectorial (NVIC) integrado.
◆ Entrada de interrupção não mascarável (NMI).
◆ JTAG e Serial Wire Debug, rastreamento serial, oito pontos de interrupção e quatro pontos de vigilância.
◆ Suporte ao módulo de rastreamento (ETM) e ao tampão de rastreamento (ETB) melhorados.
◆ Temporiador do sistema.
■ Memória no chip
◆ 200 kB SRAM para utilização de código e dados.
◆ Múltiples blocos de SRAM com acesso de autocarro separado.
◆ ROM de 64 kB contendo código de arranque e drivers de software no chip.
◆ Memória programável de 32 bits (OTP) para uso geral.
■ Unidade de geração de relógios
◆ Oscilador de cristal com uma faixa de operação de 1 MHz a 25 MHz.
◆ O oscilador RC interno de 12 MHz ajustado a uma precisão de 1% sobre a temperatura e a temperatura
tensão.
◆ Oscilador de cristal RTC de potência ultra baixa.
◆ Três PLLs permitem a operação da CPU até à taxa máxima da CPU sem a necessidade de
O segundo PLL é dedicado ao USB de alta velocidade, o
O terceiro PLL pode ser utilizado como PLL de áudio.
◆ Saída do relógio.
■ periféricos digitais configuráveis:
◆ Subsistema do temporizador configurável de estado (SCT) no AHB.
◆ Global Input Multiplexer Array (GIMA) permite interconectar múltiplas entradas e
Saídas para periféricos orientados por eventos, como temporizadores, SCT e ADC0/1.
■ Interfaces em série:
◆ Quad SPI Flash Interface (SPIFI) com dados de 1, 2 ou 4 bits a velocidades de até
52 MB por segundo.
◆ 10/100T Ethernet MAC com interfaces RMII e MII e suporte DMA para
suporte para carimbo de tempo IEEE 1588/tempo avançado
Estampagem (IEEE 1588-2008 v2).
◆ Uma interface USB 2.0 Host/Device/OTG de alta velocidade com suporte DMA e
PHY de alta velocidade no chip (USB0).
◆ Uma interface de host/dispositivo USB 2.0 de alta velocidade com suporte a DMA, em chip
Interface PHY e ULPI de velocidade total com um PHY externo de alta velocidade (USB1).
◆ O software de ensaio elétrico da interface USB incluído na pilha USB ROM.
◆ Quatro 550 UARTs com suporte DMA: um UART com interface de modem completa; um
UART com interface IrDA; três USARTs suportam o modo síncrono UART e um
Interface de cartão inteligente em conformidade com a especificação ISO7816.
◆ Até dois controladores C_CAN 2.0B com um canal cada.
Exclui o funcionamento de todos os outros periféricos ligados à mesma ponte de autocarro Ver
Figura 1 e referência 1.
◆ Dois controladores SSP com FIFO e suporte a múltiplos protocolos.
apoio.
◆ Uma interface de autocarro I2C de modo rápido e mais com modo monitor e com E/S de escoamento aberto
Suporta velocidades de dados de até
1 Mbit/s.
◆ Uma interface I2C-bus padrão com modo de monitor e pinos de E/S padrão.
◆ Duas interfaces I2S com suporte DMA, cada uma com uma entrada e uma saída.
