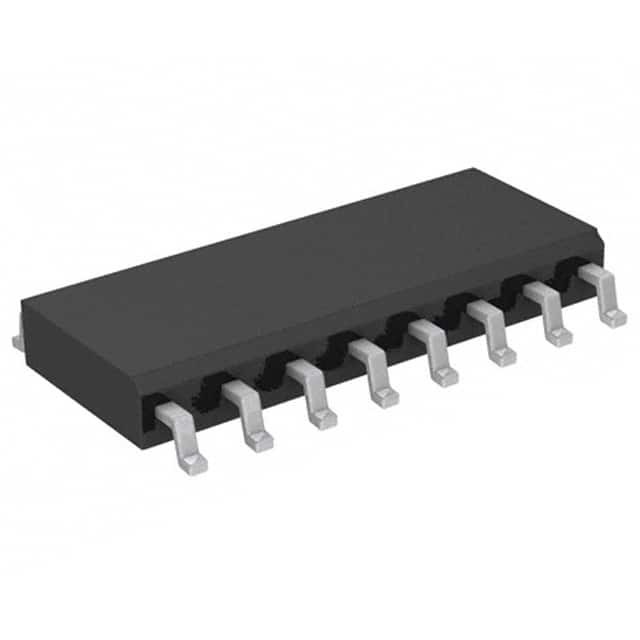

Laboratórios do silicone do FLASH 16SOIC de C8051F860-C-GSR IC MCU 8BIT 8KB

[CIGNAL]

Periféricos analógicos

Dois Comparadores

- Histerese programável.
#NOME?

Monitor VDD e detector de descamação

DEBUG do JTAG ON-CHIP

- Circuito de depuração no chip facilita depuração no sistema de velocidade total e não invasiva (não é necessário um emulador!)
- Fornece pontos de ruptura, passo único, pontos de observação, monitor de pilha
- Inspecionar/modificar memória e registos
- Desempenho superior aos sistemas de emulação que usam chips ICE, pods de alvo e tomadas
#NOME?

VOLTAGEM de alimentação2.7V a 3.6V

- Corrente de funcionamento típica: 9mA @ 25MHz
- Corrente típica de parada: < 0,1 uA

Intervalo de temperatura: ¥40°C a +85°C

Pacote TQFP de 48 pines

Núcleo 8051-COMPATÍVEL

- Arquitetura de Instruções Pipelined; Executa 70% das Instruções em 1 ou 2 Relógios do Sistema
- Até 25 MIPS de transferência com 25MHz Clock
#NOME?

MEMÓRIA

- 256 bytes de memória RAM
- 8k Bytes FLASH; Programável no sistema em setores de 512 bytes

Periféricos digitais

- 32 portas de entrada/saída (todas tolerantes a 5 V com corrente de sumidouro elevada)
- Portas de série SPITM e UART disponíveis simultaneamente
- Três Contadores/Timers de 16 bits de propósito geral
- Timer dedicado para cães de guarda; Reinicialização bidirecional

Fontes de relógio

- Oscilador programável interno (2 a 16 MHz)
- Oscilador externo: Cristal, RC, C ou Relógio
- Pode alternar entre fontes de relógio na hora; Útil em modos de economia de energia
