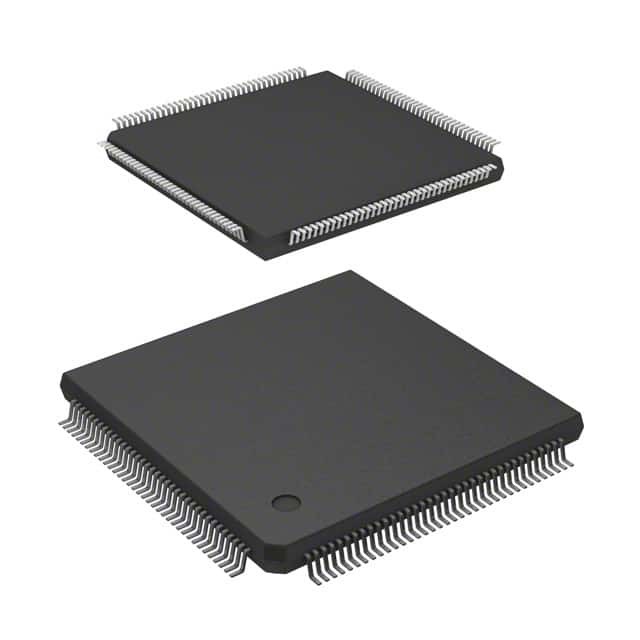

C167CRLMHABXQLA1 IC MCU 16BIT ROMLESS 144MQFP Tecnologias Infineon

Introdução

O C167CR é um novo derivado da família Siemens C16x de microcontroladores CMOS de chip único com recursos completos.Combina alto desempenho da CPU (até 10 milhões de instruções por segundo) com alta funcionalidade periférica e capacidades de IO aprimoradasEle também fornece RAM de alta velocidade no chip e geração de relógio via PLL.

Microcontrolador de 16 bits C167CR

● CPU de 16 bits de alto desempenho com pipeline de 4 estágios
● Tempo de ciclo de instruções de 100 ns a 20 MHz
● 500 ns Multiplicação (16 × 16 bits), 1 μs Divisão (32 / 16 bits)
● Facilidades aprimoradas de manipulação de bits booleanos
● Instruções adicionais de suporte a HLL e sistemas operacionais
● Projeto baseado em registos com bancos de registos múltiplos variáveis
● Suporte para a troca de contexto de ciclo único
● Geração de relógio através de PLL no chip ou através de entrada direta de relógio
● Até 16 MBytes de espaço de endereço linear para código e dados
● 2 KBytes de RAM interna no chip (IRAM)
● 2 KBytes de RAM de extensão no chip (XRAM)
● Características de autocarro externo programáveis para diferentes faixas de endereço
● Bus de dados externo de 8 ou 16 bits
● Buses de endereço/dados externos multiplexados ou desmultiplexados
● Cinco sinais de seleção de chips programáveis
● Apoio à arbitragem de ônibus de espera e confirmação de espera
● 1024 bytes na área do registro de funções especiais do chip
● Modo de inatividade e modo de desligamento
● Instalações de transferência de dados de ciclo único de 8 canais com sistema de interrupção por meio de controlador de eventos periféricos (PEC)
● Sistema de interrupção de 16 níveis prioritários com 56 fontes, taxa de amostragem até 50 ns
● Conversor A/D de 10 bits de 16 canais com tempo de conversão de 9,7 μs
● Duas unidades de captura/comparação de 16 canais
● Unidade PWM de 4 canais
● Duas unidades de temporizador multifuncional com 5 temporizadores
● Dois canais em série (sincrono/assíncrono e sincrono de alta velocidade)
● Interface CAN no chip com 15 objetos de mensagem (Full-CAN/Basic-CAN)
● Timbre de cachorro de guarda programável
● Até 111 linhas de E/S de propósito geral, em parte com limiares de entrada selecionáveis e histerese
● Compatível com uma variedade de ferramentas de desenvolvimento como compiladores C, pacotes de macro-assembleiros, emuladores, quadros de avaliação, HLL-debuggers, simuladores, desmontadores de analistas lógicos, quadros de programação
● Carregador Bootstrap no chip
● Pacote MQFP de 144 pinos (EIAJ)
