C8051F301-GM IC MCU 8BIT 8KB FLASH 11QFN Laboratórios de Silício

Visão geral do sistema

Os dispositivos C8051F300/1/2/3/4/5 são MCUs de sistema de sinal misto-on-a-chip totalmente integrados. As características destacadas são listadas abaixo.

• Núcleo de microcontrolador compatível com 8051 de alta velocidade (até 25 MIPS)
• Interface de depuração integrada no sistema, de velocidade total e não intrusiva (em chip)
• Verdadeiro ADC de 8 bits 500 ksps de 11 canais com pré-amplificador de ganho programável e multiplexador analógico
(apenas C8051F300/2)
• Oscilador interno de 25 MHz programável de precisão
•Memória Flash no chip até 8 kB
• 256 bytes de RAM no chip
•Interfaces em série SMBus/I2C e Enhanced UART implementadas em hardware
• Três temporizadores de 16 bits de uso geral
• Matriz de contadores/horários (PCA) programável com três módulos de captura/comparação e temporizador de vigilância
função
• Reinicialização de energia no chip, monitor VDD e sensor de temperatura
• Comparador de tensão no chip
• Porta de entrada/saída de 5 V

Periféricos analógicos

- ADC de 8 bits (apenas F300/2)
• Até 500 kps
• Até 8 entradas externas
• Ganhos de amplificador programáveis de 4, 2, 1 e 0.5
• VREF a partir de um pin externo ou VDD
• Sensor de temperatura incorporado
• Entrada de arranque de conversão externa
- Comparador
• Histerese e tempo de resposta programáveis
• Configurável como fonte de interrupção ou reinicialização
• Baixa corrente (< 0,5 μA)

Debug no chip
- Circuitos de depuração no chip facilitam depuração no sistema de velocidade total e não intrusiva (não é necessário um emulador)
- Fornece pontos de interrupção, passo único, inspecção/modificação de memória e registos
- Desempenho superior aos sistemas de emulação que utilizam chips ICE, pods de alvo e soquetes
- Kit de desenvolvimento completo

Tensão de alimentação 2,7 a 3,6 V
- corrente de funcionamento típica: 6,6 mA @ 25 MHz; 14 μA @ 32 kHz
- Corrente típica de parada: 0,1 μA
- Intervalo de temperatura: ¥40 a +85 °C

Núcleo de alta velocidade 8051 μc

- Arquitetura de instruções pipeline; executa 70% das instruções em 1 ou 2 relógios do sistema
- Até 25 MIPS com clock 25 MHz
- Controlador de interrupção expandido

Memória
- 256 bytes de memória RAM interna
- Até 8 kB (F300/1/2/3), 4 kB (F304) ou 2 kB (F305) Flash; 512 bytes são reservados nos dispositivos de 8 kB

Periféricos digitais
- 8 portas de entrada/saída; todas tolerantes a 5 V com alta corrente do sumidouro
- Portos sérios UART e SMBusTM melhorados por hardware
- Três contadores de 16 bits de uso geral
- Arquivo de contadores programáveis de 16 bits (PCA) com três módulos de captura/comparação
- Modo de relógio em tempo real utilizando PCA ou temporizador e fonte de relógio externa

Fontes do relógio
- Oscilador interno: 24,5 MHz com ± 2% de precisão suporta operação UART
- Oscilador externo: Cristal, RC, C, ou relógio (1 ou 2 modos de pin)
- Pode alternar entre fontes de relógio na hora; Útil em modos de economia de energia

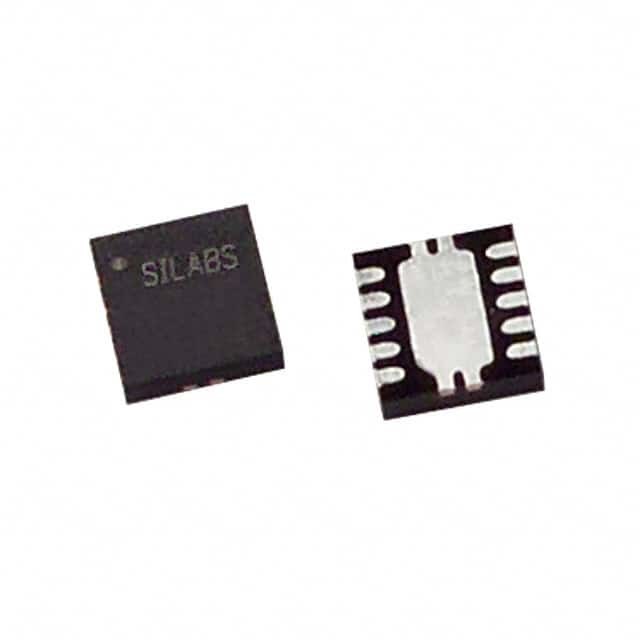

Pacote RoHS sem chumbo (QFN) quadrado de 11 pines
- 3 x 3 mm PWB pegada
