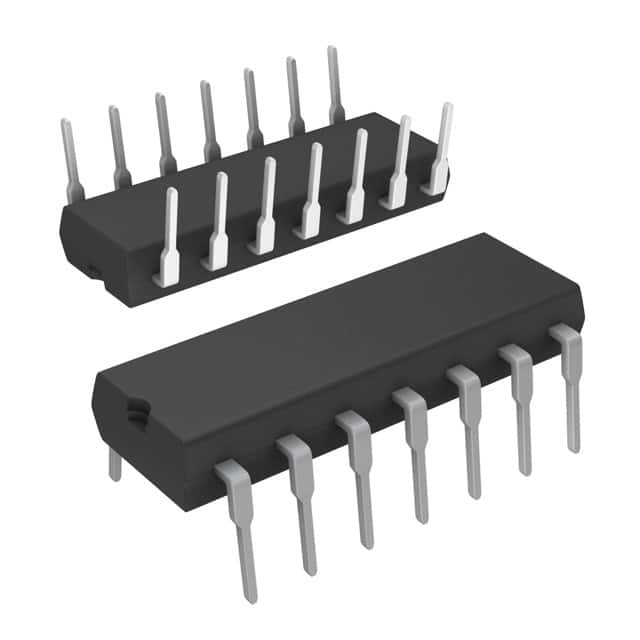

ATTINY84A-PU IC MCU 8BIT 8KB FLASH 14DIP Tecnologia de microchip

Características

• Microcontrolador AVR® de 8 bits de baixo consumo e alto desempenho
• Arquitetura RISC avançada
120 instruções poderosas Execução da maioria dos ciclos de relógio único
32 x 8 Registros de trabalho de finalidade geral
Função totalmente estática
• Segmentos de memória não voláteis de alta resistência
2K/4K/8K bytes de memória flash auto-programável
• Duração: 10.000 ciclos de gravação/apagamento
128/256/512 Bytes de EEPROM programável no sistema
• Duração: 100.000 ciclos de gravação/apagamento
¢ 128/256/512 bytes de SRAM interna
¢ Conservação dos dados: 20 anos a 85°C / 100 anos a 25°C
¢ Bloqueio de programação para auto-programação Flash & EEPROM Segurança de dados
• Características periféricas
Um temporizador/contador de 8 e 16 bits com dois canais PWM, cada um
¢ ADC de 10 bits
• 8 Canais de fim único
• 12 pares de canais ADC diferenciados com ganho programável (1x / 20x)
¢ Temporiador de vigilância programável com oscilador separado no chip
Comparador analógico no chip
Interface Universal em Série
• Características especiais do microcontrolador
DebugWIRE Sistema de depuração no chip
¢ Programável no sistema através da porta SPI
Fontes de interrupção internas e externas
• Troca de pin Interrupção em 12 pinos
¢ Modos de baixa potência em marcha lenta, redução de ruído do ADC, modo de espera e modo de apagamento
- Circuito reforçado de reinicialização de energia
- Circuito de detecção de brow-out programável com função de desativação de software
Oscilador calibrado interno
Sensor de temperatura no chip
• I/O e Pacotes
Disponível em 20 pin QFN/MLF/VQFN, 14 pin SOIC, 14 pin PDIP e 15 ball UFBGA
Doze linhas de E/S programáveis
• Tensão de funcionamento:
¥ 1,8 ¥ 5,5 V
• Grau de velocidade:
0 4 MHz @ 1,8 5.5V
0 10 MHz @ 2,7 5,5 V
0 20 MHz @ 4,5 V
• Faixa de temperatura industrial: -40°C a +85°C
• Baixo consumo de energia
Modo ativo:
• 210 μA a 1,8 V e 1 MHz
Modo inactivo:
• 33 μA a 1,8 V e 1 MHz
Modo desligado:
• 0,1 μA a 1,8 V e 25°C
