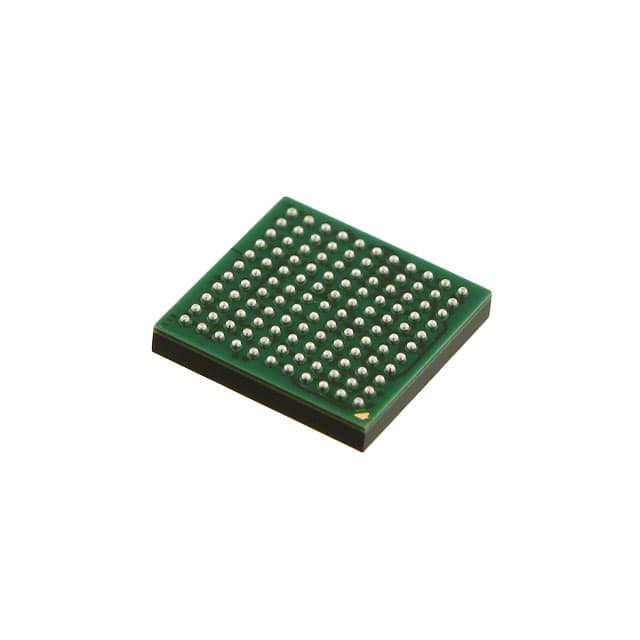

MK51DX128CMC7 IC MCU 32B 128KB FLASH 121MAPBGA N✖P USA Inc.

Características

• Características de funcionamento
¢ Faixa de tensão: 1,71 a 3,6 V
¢ Intervalo de tensão de gravação flash: 1,71 a 3,6 V
-40 a 85°C
• Performance
- até 100 MHz núcleo ARM Cortex-M4 com instruções DSP fornecendo 1,25 Dhrystone MIPS por MHz
• Memórias e interfaces de memória
- Memória flash de programa até 512 KB em dispositivos não-FlexMemory
- até 256 KB de memória flash de programa em dispositivos FlexMemory
¢ Até 256 KB FlexNVM em dispositivos FlexMemory
4 KB de FlexRAM em dispositivos FlexMemory
- Até 128 KB de RAM
Interface de programação serial (EzPort)
• Relógios
O oscilador de cristal de 3 a 32 MHz
Oscilador de cristal de 32 kHz
¢ Gerador de relógio multiuso
• Periféricos do sistema
- Múltiplos modos de baixa potência para proporcionar otimização de potência com base nos requisitos da aplicação
¢ Unidade de proteção de memória com proteção multi-master
- Controlador DMA de 16 canais, com suporte a até 63 fontes de solicitação
¢ Monitor externo de cão de guarda
¢ Agente de vigilância do software
¢ Unidade de alarme de baixa vazagem
• Módulos de segurança e integridade
¢ Modulo CRC de hardware para suportar verificações rápidas de redundância cíclica
¢ Número de identificação exclusivo (ID) de 128 bits por chip
• Interface homem-máquina
¢ Controlador LCD de segmento que suporta até 40 planos frontais e 8 planos de fundo, ou 44 planos frontais e 4 planos de fundo, dependendo do tamanho do pacote
Interface de sensor de toque de hardware de baixa potência (TSI)
Input/output de finalidade geral
• Módulos analógicos
Dois ADC SAR de 16 bits
¢ Amplificador de ganho programável (PGA) (até x64) integrado em cada ADC
Dois DACs de 12 bits
- Dois amplificadores operacionais
Dois amplificadores de transimpedância
¢ Três comparadores analógicos (CMP) contendo um DAC de 6 bits e entrada de referência programável
¢ Referência de tensão
• Temporizadores
Bloco de atraso programável
¢ Controle do motor de oito canais/Propósito geral/PWM timer
- Dois decodificadores de quadratura de 2 canais
¢ temporizadores de interrupção periódicos
¢ temporizador de baixa potência de 16 bits
Transmissor de modulador de portador
Relógio em tempo real
• Interfaces de comunicação
¢ Controlador On-the-Go USB full/low-speed com transceptor onchip
¢ Três módulos SPI
2 módulos I2C
5 módulos de UART
¢ Controlador de hospedeiro digital seguro (SDHC)
Modulo I2S
