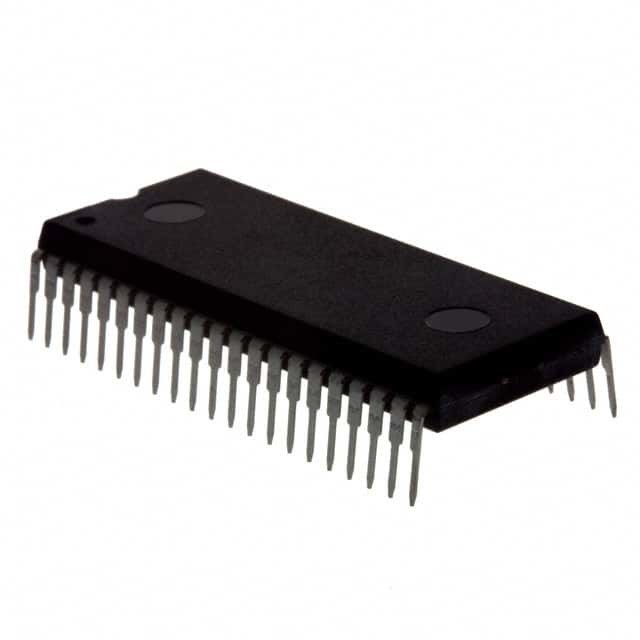

MC68HC705C8AB IC MCU 8BIT 8KB OTP 42DIP Semicondutor de escala livre

Descrição geral

Introdução
O MC68HC705C8A, uma versão aprimorada do MC68HC705C8, é um membro da família de microcontroladores de 8 bits (MCU) de baixo custo e alto desempenho M68HC05.Introduzido no apêndice AO MC68HSC705C8A, é uma versão aprimorada e de alta velocidade do MC68HC705C8A. A Família M68HC05 é baseada na estratégia de design de circuito integrado especificado pelo cliente (CSIC).Todas as MCU da família utilizam a unidade de processamento central (CPU) M68HC05 e estão disponíveis com uma variedade de subsistemas., tamanhos e tipos de memória e tipos de pacotes.

Características

As características do MC68HC705C8A incluem:
• Unidade de processamento central (CPU) M68HC05
• Oscilador em chip com ressonador de cristal/cerâmica
• Input/output mapeados na memória (I/O)
• Configurações de memória selecionáveis
• Computadores programáveis e/ou não programáveis selecionáveis (COP)
• Capacidade de interrupção externa da porta B selecionável
• Monitor de relógio
• Acionamento de alta corrente no pin C7 (PC7)
• 24 linhas bidirecionais de E/S e 7 linhas de entrada exclusiva
• Sistema de interface de comunicações em série (SCI)
• Sistema de interfaces periféricas em série (SPI)
• Capacidade de arranque
• Modos de parada, espera e retenção de dados que economizam energia
• Fornecimento único de 3,0 V a 5,5 V (modo de retenção de dados de 2 V)
• Função totalmente estática
• Sensibilidade a interrupções externas programável por software
• Pin de reinicialização bidirecional
