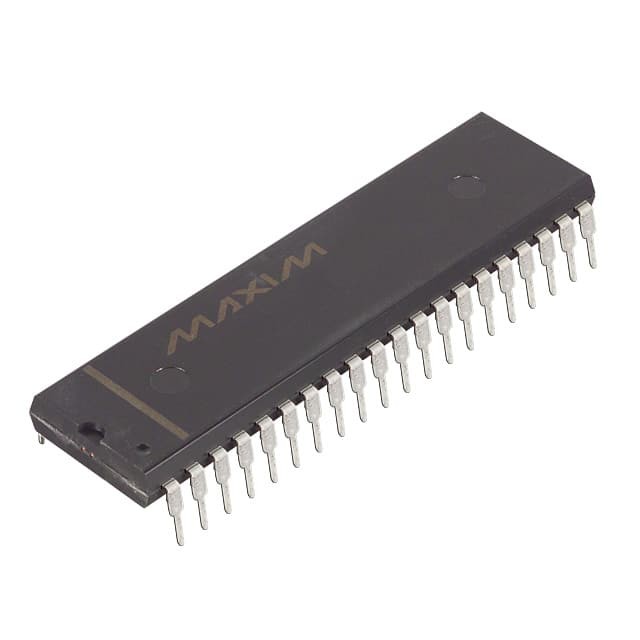

DS80C323-MCD+ IC MCU 8BIT ROMLESS 40DIP Analog Devices Inc./Maxim Integrado

Descrição detalhada

Os DS80C320/DS80C323 são microcontroladores rápidos 80C31/80C32 compatíveis.Cada instrução 8051 é executada entre 1Aplicações típicas veem uma melhoria de velocidade de 2,5 vezes usando o mesmo código e o mesmo cristal.O DS80C320 oferece uma taxa de cristal máxima de 33MHz, resultando em velocidades de execução aparentes de 82,5 MHz (aproximadamente 2,5X).

Características

■ Compatível com 80C32
8051 Pin e conjunto de instruções compatíveis Quatro portas de entrada/saída de 8 bits
Três temporizadores de 16 bits / contadores 256 bytes Scratchpad RAM endereços 64kB ROM e 64kB RAM
■ Arquitetura de alta velocidade
4 Relógios/Ciclo da máquina (8032 = 12) CC a 33 MHz (DS80C320) CC a 18 MHz (DS80C323)
Instrução de ciclo único em 121ns usa menos energia para trabalho equivalente ponteiro de dados duplo opcional de comprimento variável MOVX para acessar
RAM rápida/lenta/periféricos
■ Controlador de alta integração Inclui: Reinicialização de falha de energia Timer de vigilância programável Aviso precoce de falha de energia Interrupção
■ Duas portas de série de hardware full-duplex
■ 13 Fontes de interrupção totais com seis fontes externas
■ Disponível em 40 pin DIP, 44 pin PLCC e 44 pin TQFP
