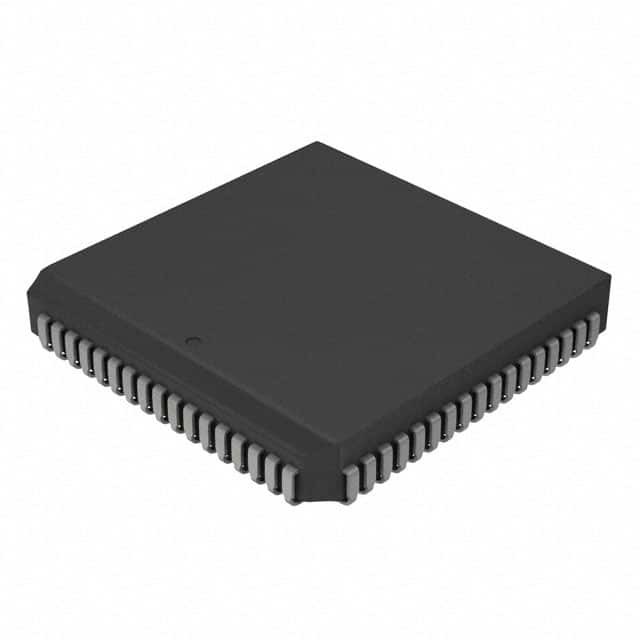

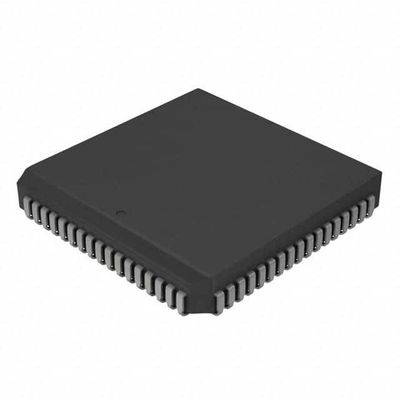

PIC18C801-I/L IC MCU 8BIT ROMLESS Tecnologia de microchip 84PLCC

Descrição geral do dispositivo

Este documento contém informações específicas do dispositivo para os dois seguintes dispositivos:

1. PIC18C601

2. PIC18C801

O PIC18C601 está disponível em pacotes TQFP de 64 pinos e PLCC de 68 pinos. O PIC18C801 está disponível em pacotes TQFP de 80 pinos e PLCC de 84 pinos.

Uma visão geral das características é apresentada no quadro 1-1.
Os diagramas de blocos de dispositivos são fornecidos na Figura 1-1 para a configuração de 64/68 pinos e na Figura 1-2 para a configuração de 80/84 pinos.

CPU RISC de alto desempenho:

• Conjunto de instruções de arquitetura optimizadas para compilador C
• Memória de programa linear com endereçamento de até 2 Mbytes
• Memória de dados lineares com endereçamento a 4 Kbytes
• Ciclo de instrução de até 160 ns:
- DC - entrada de relógio de 25 MHz
- entrada de relógio de 4 MHz - 6 MHz com PLL ativa
• instruções de 16 bits, caminho de dados de 8 bits
• Níveis de prioridade das interrupções
• Multiplicador de hardware de ciclo único de 8 x 8

Características dos periféricos:

• Corrente de alta potência 25 mA/25 mA
• Até 47 pinos de E/S com controlo de direcção individual
• Três pinos de interrupção externos
• Módulo Timer0: temporizador/contador de 8 bits/16 bits com prescaler programável de 8 bits
• Módulo Timer1: temporizador/contador de 16 bits (base de tempo para CCP)
• Módulo Timer2: temporizador/contador de 8 bits com registo de períodos de 8 bits
• Módulo Timer3: temporizador/contador de 16 bits
• Opção de relógio de oscilador secundário - Timer1/Timer3
• Dois módulos Capture/Compare/PWM (CCP) podem ser configurados como:
- Entrada de captura: 16 bits, resolução máxima de 10 ns
- Comparar é de 16 bits, resolução máxima 160 ns (TCY)
- Saída PWM: Resolução PWM é de 1 a 10 bits Max. Freq PWM. @:
Resolução de 8 bits = 99 kHz
Resolução de 10 bits = 24,4 kHz
• Portão Serial Sincrónico Principal (MSSP) com dois modos de funcionamento:
- SPITM de 3 fios (suporta todos os 4 modos SPI)
- I2CTM Mestre e modo Escravo
• Módulo USART endereçável: Suporta Interrupção no bit de endereço

Características analógicas avançadas:

• Módulo de conversão analógica-digital de 10 bits (A/D) com:
- Taxa de amostragem rápida
- Conversão disponível durante o SLEEP
- DNL = ± 1 LSb, INL = ± 1 LSb
- Até 12 canais disponíveis
• Módulo de detecção de baixa tensão (LVD) programável
#NOME?

Características especiais do microcontrolador:

• Reinicialização de energia (POR), temporizador de arranque (PWRT) e temporizador de arranque do oscilador (OST)
• Watchdog Timer (WDT) com o seu próprio oscilador RC no chip
• RAM de arranque no chip para aplicação de carregador de arranque
• modos de interface de memória externa de 8 bits ou 16 bits
• Até dois sinais de selecção de chips programáveis por software (CS1 e CS2)
• Um sinal de selecção de E/S de chip programável (CSIO) para expansão de E/S mapeada na memória
• Modo SLEEP para poupança de energia
• Diferentes opções de oscilador, incluindo:
- Loop de bloqueio de fase 4X (de oscilador primário)
- Entrada de relógio do oscilador secundário (32 kHz)

Tecnologia CMOS:

• Tecnologia CMOS de baixa potência e alta velocidade
• Projeto totalmente estático
• Ampla gama de tensões de funcionamento (2,0 V a 5,5 V)
• Intervalos de temperatura industriais e alargados
• Baixo consumo de energia
