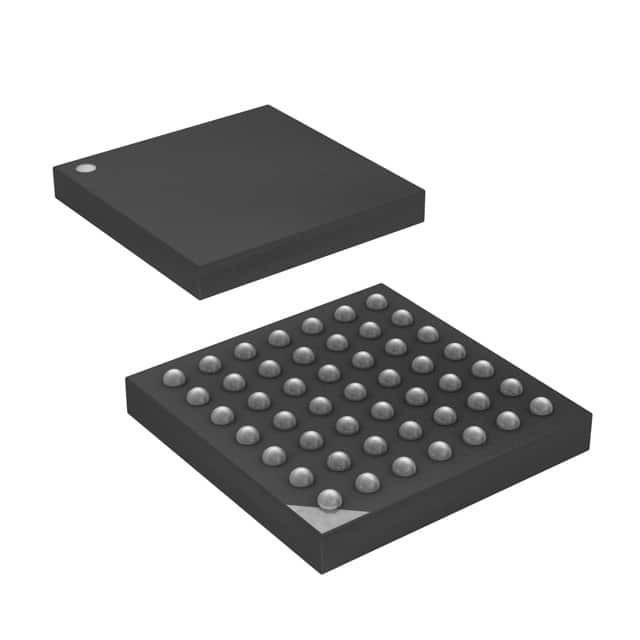

ATMEGA324PA-CU IC MCU 8BIT 32KB FLASH 49VFBGA Tecnologia de Microchip

Resumo

O ATmega164A/164PA/324A/324PA/644A/644PA/1284/1284P é um microcontrolador CMOS de 8 bits de baixo consumo baseado na arquitetura RISC aprimorada AVR.,O ATmega164A/164PA/324A/324PA/644A/644PA/1284/1284P atinge saídas aproximadas de 1 MIPS por MHz, permitindo ao designer do sistema otimizar o consumo de energia em relação à velocidade de processamento.

Características

• Microcontrolador AVR® de 8 bits de baixo consumo e alto desempenho
• Arquitetura RISC avançada
131 Instruções poderosas Execução da maioria dos ciclos de um relógio
32 x 8 Registros de trabalho de finalidade geral
Função totalmente estática
¢ Até 20 MIPS de transferência a 20 MHz
Multiplicador de 2 ciclos no chip
• Segmentos de memória não voláteis de alta resistência
16/32/64/128K bytes de memória de programação flash auto-programável no sistema
¢ 512B/1K/2K/4K bytes EEPROM
¢ 1/2/4/16K bytes SRAM interna
- Ciclos de gravação/apagamento: 10.000 Flash/ 100.000 EEPROM
¢ Retenção dos dados: 20 anos a 85°C/ 100 anos a 25°C (1)
Seção de código de arranque opcional com bits de bloqueio independentes
Programação no sistema por programa de inicialização no chip
Verdadeira operação de leitura-escrita
¢ Bloqueio de programação para segurança de software
• Interface JTAG (compatível com a norma IEEE 1149.1)
Capacidades de varredura de fronteira de acordo com a norma JTAG
Suporte extensivo de depuração no chip
- Programação de flash, EEPROM, fusíveis e bloqueio de bits através da interface JTAG
• Características periféricas
Dois temporizadores/contadores de 8 bits com prescalers separados e modos de comparação
Um temporizador de 16 bits com prescaler separado, modo de comparação e modo de captura
Contador em tempo real com oscilador separado
6 canais PWM
- 8 canais, 10 bits
Modo diferencial com ganho selecionável de 1x, 10x ou 200x
Interface serial de dois fios orientada a bytes
Dois USARTs em série programáveis
Interface em série SPI Mestre/Slave
¢ Temporiador de vigilância programável com oscilador separado no chip
Comparador analógico no chip
¢ Interromper e acordar na mudança de alfinete
• Características especiais do microcontrolador
¢ Reinicialização de energia e detecção programável de desligamento
Oscilador RC calibrado interno
Fontes de interrupção externas e internas
Seis modos de sono: parado, redução de ruído do ADC, poupança de energia, apagamento, modo de espera e
Disponibilidade prolongada
• I/O e Pacotes
32 linhas de E/S programáveis
¢ PDIP de 40 pinos, TQFP de 44 leads, VQFN/QFN/MLF de 44 pads
¢ DRQFN de 44 pacotes
- 49-bola VFBGA
• Tensões de funcionamento
¥ 1,8 - 5,5 V
• Graus de velocidade
0 - 4 MHz @ 1,8 - 5,5 V
0 - 10 MHz @ 2,7 - 5,5 V
0 - 20 MHz @ 4,5 - 5,5 V
• Consumo de energia a 1 MHz, 1,8 V, 25°C
Atividade: 0,4 mA
Modo de desligamento: 0,1 μA
Modo de poupança de energia: 0,6μA (incluindo 32 kHz RTC)
