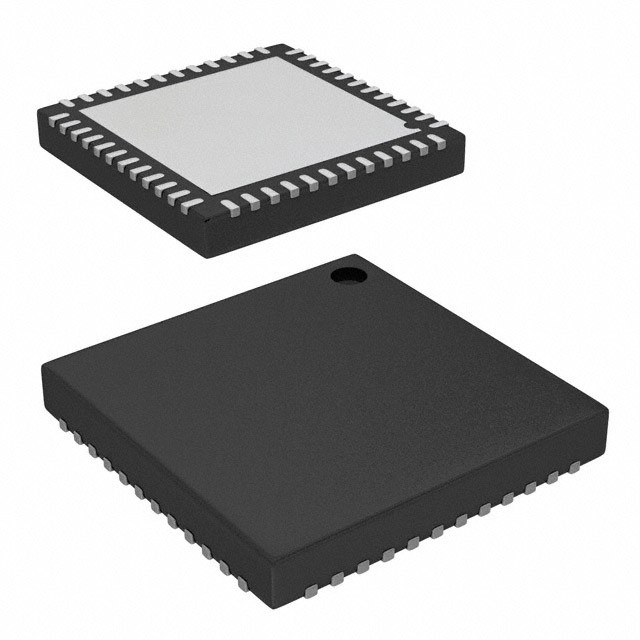

CY8C3246LTI-162T IC MCU 8BIT 64KB FLASH 48QFN Infineon Technologies

Descrição geral

Com sua gama única de blocos configuráveis, o PSoC® 3 é uma verdadeira solução de nível de sistema que fornece funções periféricas de microcontrolador (MCU), memória, analógicas e digitais em um único chip.A família CY8C32 oferece um método moderno de aquisição de sinalA capacidade analógica abrange o intervalo de termopares (próximo de tensões de CC) a sinais ultrasônicos.

Características

■ Núcleo de CPU 8051 de ciclo único
□ Operação em corrente contínua a 50 MHz
□ Multiplicar e dividir instruções
□ Memória flash de programas, até 64 KB, 100.000 ciclos de gravação, 20 anos de retenção e vários recursos de segurança
□ Cache flash de 512 bytes
□ até 8 KB de código de correcção de erros flash (ECC) ou armazenamento de configuração
□ Até 8 KB de SRAM
□ Até 2 KB de memória de leitura exclusiva programável (EEPROM) apagável eletricamente, ciclos de 1 M e 20 anos de retenção
□ Acesso direto de memória de 24 canais (DMA) com acesso de barramento de multicamadas AHB[1]
• Descritores e prioridades em cadeia programáveis
• Suporte de transferência de 32 bits de alta largura de banda
■ Baixa tensão, ultra baixa potência
D Ampla gama de tensões de funcionamento: 0,5 V a 5,5 V
□ Regulador de impulso de alta eficiência de saída de 0,5 V a 1,8 V e de 5,0 V
□ 0,8 mA a 3 MHz, 1,2 mA a 6 MHz e 6,6 mA a 50 MHz
□ Modos de baixa potência, incluindo:
• Modo de sono de 1 μA com relógio em tempo real (RTC) e interrupção de detecção de baixa tensão (LVD)
• Modo de hibernação de 200 nA com retenção de RAM
■ Sistema de E/S versátil
□ 28 a 72 I/O (62 GPIO, oito entradas/saídas especiais (SIO), dois USBIO[2])
□ Qualquer GPIO para qualquer roteamento periférico digital ou analógico
□ Acionamento direto LCD a partir de qualquer GPIO, até 46×16 segmentos [2]
□ Suporte CapSense® de qualquer GPIO[3]
□ tensões de interface de entrada/saída de 1,2 V a 5,5 V, até quatro domínios
□ IRQ mascarável e independente em qualquer pin ou porta
□ Introduções de lógica transistor-transistor (TTL) com disparador de Schmitt
□ Todos os GPIO configuráveis como alta/baixa, alta/baixa, alta/baixa, alta Z ou alta potência
□ Estado do pin GPIO configurável na reinicialização da ligação (POR)
□ 25 mA de sinqueamento no SIO
■ Periféricos digitais
D 16 a 24 blocos digitais universais baseados em PLD programáveis (UDB)
□ Full-speed (FS) USB 2.0 12 Mbps usando oscilador interno [2]
□ Até quatro temporizadores, contadores e blocos PWM configuráveis de 16 bits
□ Biblioteca de periféricos padrão
• Temporizadores, contadores e PWMs de 8, 16, 24 e 32 bits
• Interface periférica em série (SPI), receptor transmissor assíncrono universal (UART) e I2C
• Muitos outros disponíveis no catálogo
□ Biblioteca de periféricos avançados
• Verificação cíclica da redundância (CRC)
• Gerador de sequência pseudo aleatória (PRS)
• Bus da rede de interconexão local (LIN) 2.0
• Decodificador de quadratura
■ periféricos analógicos (1,71 V ‡ VDDA ‡ 5,5 V)
□ 1,024 V ± 0,9% de voltagem interna de referência entre 40°C e +85°C
□ ADC delta-sigma configurável com resolução de 8 a 12 bits
• Estágio de ganho programável: ×0,25 a ×16
• Modo de 12 bits, 192 kps, relação sinal/ruído e distorção de 66 dB (SINAD), ± 1 bit INL/DNL
□ Um IDAC de 8 bits e 8 ms ou um VDAC de 1 ms
□ Dois comparadores com tempo de resposta de 95 ns
□ Apoio da CapSense
■ Programação, depuração e rastreamento
□ Interfaces JTAG (4-wire), SWD (2-wire) e SWV (single wire viewer)
□ Oito endereços e um ponto de interrupção dos dados
□ Buffer de rastreamento de instruções de 4 KB
□ Programação de bootloader suportável através de I2C, SPI, UART, USB e outras interfaces
■ Relógio de precisão e programável
□ Oscilador interno de 3 a 24 MHz em toda a gama de temperatura e tensão
□ Oscilador de cristal de 4 a 25 MHz para precisão de PPM de cristal
□ Geração de relógio PLL interno até 50 MHz
□ Oscilador de cristal de relógio de 32,768 kHz
□ Oscilador interno de baixa potência a 1, 33 e 100 kHz
■ Temperatura e embalagem
D Temperatura industrial entre 40°C e +85°C
□ Opções de pacotes SSOP de 48 pinos, QFN de 48 pinos, QFN de 68 pinos e TQFP de 100 pinos
