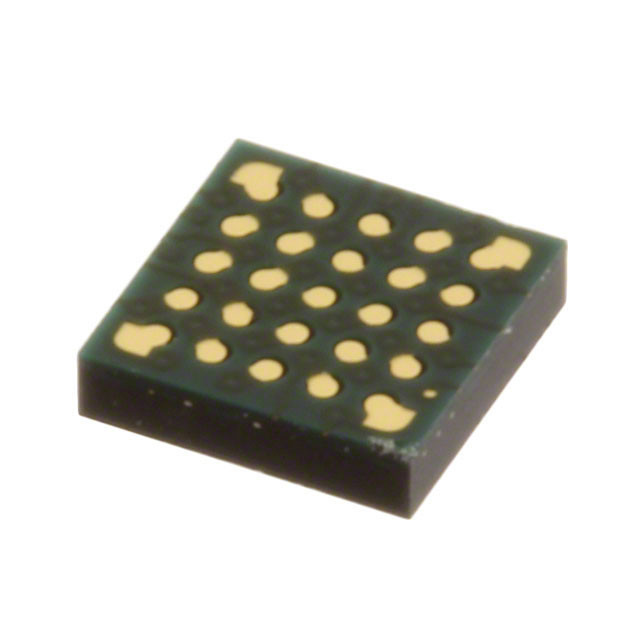

R5F10E8EALA#U0 IC MCU 16BIT 64KB FLASH 25LGA Renesas Electronics America Inc

Características

Tecnologia de energia ultra-baixa
• Operação de 1,8 V a 5,5 V a partir de uma única fonte de alimentação
• Paragem (RAM mantida): 0,23 μA, (LVD habilitado): 0,31 μ
• Snooze: 0,7 mA (UART), 1,20 mA (ADC)
• Funcionamento: 63 μA/MHz

CPU Core RL78 de 16 bits

• Fornece 31 DMIPS a uma frequência máxima de funcionamento de 24 MHz
• Execução de instruções: 86% das instruções podem ser executadas em 1 a 2 ciclos de relógio
• CISC Architecture (Harvard) com três etapas
• Multiplicar assinado e não assinado: resultado de 16 x 16 a 32 bits em 1 ciclo de relógio
• MAC: resultado de 16 x 16 a 32 bits em 2 ciclos de relógio
• Mudança de barril de 16 bits para mudança e rotação em 1 ciclo de relógio
• Função de depuração de 1 fio no chip

Memória Flash Principal

• Densidade: 2 KB a 16 KB
• Tamanho do bloco: 1 KB
• Memória flash de tensão única no chip com protecção contra borrado/escritura em bloco

Memória flash de dados

• Flash de dados com operação em segundo plano
• Tamanho do flash de dados: opções de tamanho de 2 KB
• Ciclos de apagamento: 1 milhão (normalmente)
• Tensão de apagamento/programação: 1,8 V a 5,5 V RAM
• Opções de tamanho de 256 B a 1,5 KB
• Suporta operandos ou instruções
• Retenção de reserva em todos os modos

Oscilador de alta velocidade Oscilador

• 24 MHz com uma precisão de +/- 1% sobre a tensão (1,8 V a 5,5 V) e a temperatura (-20 °C a 85 °C)
• Configurações pré-configuradas: 24 MHz, 16 MHz, 12 MHz, 8 MHz, 6 MHz, 4 MHz, 3 MHz, 2 MHz e 1 MHz

Reinicialização e gestão do abastecimento

• Monitor/gerador de reinicialização de energia (POR)
• Detecção de baixa tensão (LVD) com 12 opções de configuração (função de interrupção e/ou reinicialização)
