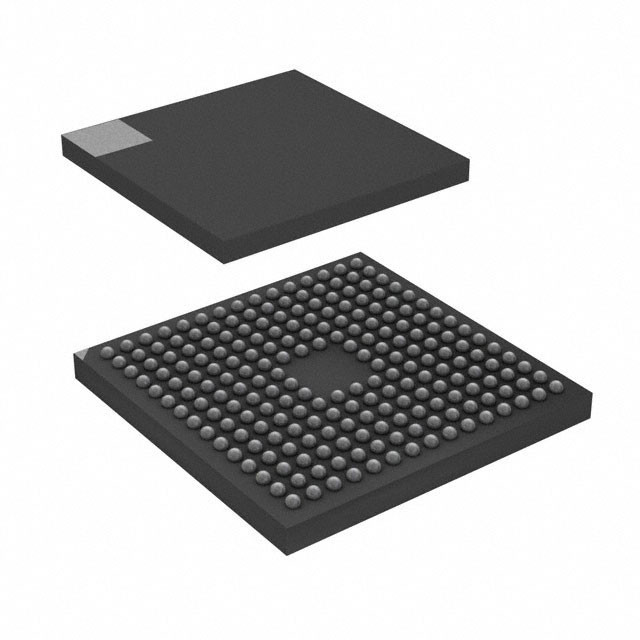

STM32F746NGH6 IC MCU 32BIT 1MB FLASH 216TFBGA STMicroeletrônica

Descrição

Os dispositivos STM32F745xx e STM32F746xx são construídos em torno do núcleo RISC ARM® Cortex®-M7 de 32 bits de alto desempenho, que pode funcionar a até 216 MHz.O núcleo Cortex®-M7 tem uma única unidade de ponto flutuante (SFPU) que suporta todas as instruções de processamento de dados e formatos de dados de precisão única ARM®Inclui também um conjunto completo de instruções DSP, bem como uma unidade de proteção de memória (MPU), que melhora a segurança do programa.Os dispositivos STM32F745xx e STM32F746xx incorporam memórias incorporadas de alta velocidade com uma memória Flash de até 1 Mbyte, 320 Kbytes de SRAM (incluindo 64 Kbytes de Data TCM RAM para dados críticos em tempo real), 16 Kbytes de instrução TCM RAM (para rotinas críticas em tempo real),4 Kbytes de SRAM de reserva disponíveis nos modos de baixa potência, e uma ampla gama de I/Os e periféricos avançados ligados a dois ônibus APB, dois ônibus AHB,uma matriz de autocarro multi-AHB de 32 bits e uma interligação AXI de várias camadas que suportam o acesso a memórias internas e externas.

Características

• Núcleo: CPU ARM® Cortex®-M7 de 32 bits com FPU, acelerador adaptativo em tempo real (ART AcceleratorTM) e cache L1: cache de dados de 4KB e cache de instruções de 4KB,permitindo a execução de estado de espera 0 a partir da memória Flash incorporada e das memórias externas, frequência até 216 MHz, MPU, 462 DMIPS/2.14 DMIPS/MHz (Dhrystone 2.1) e instruções DSP.
• Memórias
- Até 1 MB de memória flash
1024 bytes de memória OTP
¢ SRAM: 320KB (incluindo 64KB de RAM TCM de dados para dados críticos em tempo real) + 16KB de RAM TCM de instruções (para rotinas críticas em tempo real) + 4KB de SRAM de backup (disponível nos modos de menor potência)
- Controlador de memória externa flexível com até 32 bits de data bus: memórias SRAM, PSRAM, SDRAM/LPSDR, SDRAM, NOR/NAND
• Quad-SPI de modo duplo
• Interface LCD paralela, modos 8080/6800
• Controlador LCD-TFT de resolução até XGA com acelerador Chrom-ARTTM dedicado para criação de conteúdo gráfico aprimorado (DMA2D)
• Gerenciamento do relógio, reinicialização e abastecimento
¥ Alimentação e E/S de aplicações de 1,7 V a 3,6 V
¢ POR, PDR, PVD e BOR
¢ Energia USB dedicada
O oscilador de cristal de 4 a 26 MHz
¢ RC interno de 16 MHz equipado de fábrica (1% de precisão)
O oscilador de 32 kHz para RTC com calibração
¢ RC interno de 32 kHz com calibração
• Baixo consumo de energia
¢ modos de repouso, parada e espera
O fornecimento de VBAT para RTC, registos de backup de 32×32 bits + SRAM de backup de 4KB
• 3×12 bits, 2.4 MSPS ADC: até 24 canais e 7.2 MSPS no modo triple interleaved
• Conversores D/A de 2×12 bits
• Até 18 temporizadores: até treze temporizadores de 16 bits (1x temporizador de 16 bits de baixa potência disponível no modo Stop) e dois temporizadores de 32 bits,cada um com até 4 IC/OC/PWM ou contador de pulsos e entrada de codificador de quadratura (incremental)Todos os 15 temporizadores a funcionar até 216 MHz.

• DMA de uso geral: controlador DMA de 16 fluxos com FIFOs e suporte a explosões
• Modo de depuração
Interfaces SWD e JTAG
¢ Cortex®-M7 Trace MacrocellTM
• Até 168 portas de E/S com capacidade de interrupção
¢ até 164 E/S rápidas até 108 MHz
¢ até 166 5 V de tolerância
• Até 25 interfaces de comunicação
¢ até 4× interfaces I2C (SMBus/PMBus)
¢ Até 4 USARTs/4 UARTs (27 Mbit/s, interface ISO7816, LIN, IrDA, controlo do modem)
- até 6 SPIs (até 50 Mbit/s), 3 com I2S simplex muxed para precisão de classe de áudio via PLL de áudio interno ou relógio externo
2 x ISC (interfaces de áudio em série)
2 × CANs (2.0B ativo) e interface SDMMC
Interface SPDIFRX
¢ HDMI-CEC
• Conectividade avançada
Dispositivo/hospedeiro/controlador OTG full-speed USB 2.0 com PHY integrado no chip
¢ Dispositivo USB 2.0 de alta velocidade/velocidade total/hospedeiro/controlador OTG com DMA dedicado, PHY e ULPI de velocidade total no chip
10/100 Ethernet MAC com DMA dedicado: suporta hardware IEEE 1588v2, MII / RMII
• Interface de câmara paralela de 8 a 14 bits até 54 Mbyte/s
• Gerador de números aleatórios verdadeiros
• Unidade de cálculo do CRC
• RTC: precisão de subsegundo, calendário de hardware
• Identificador único de 96 bits
