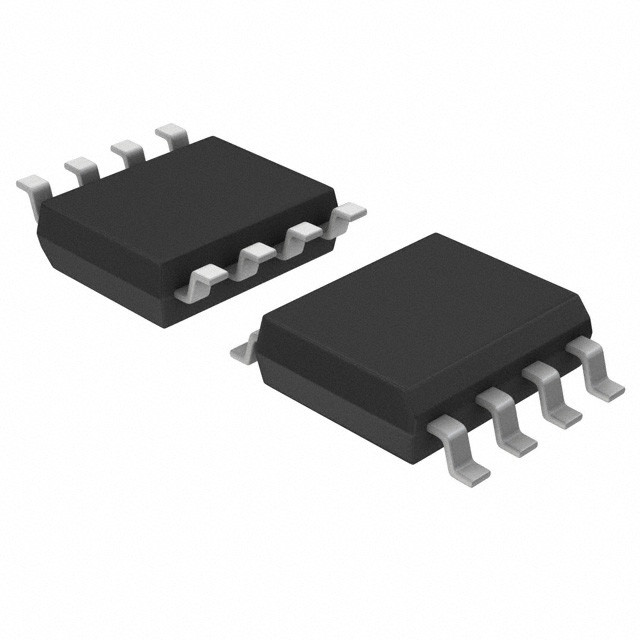

MC9S08PL4CSC IC MCU 8BIT 4KB FLASH 8SOIC N✖P USA Inc.

Principais características

• Unidade de processamento central (CPU) de 8 bits S08
️ até 20 MHz de transmissão a 2,7 V a 5,5 V de diâmetro
Intervalo de temperatura de -40 °C a 105 °C
Suporte para até 40 fontes de interrupção/reset
Suporte para interrupção aninhada de até quatro níveis
Memória no chip
- até 16 KB de leitura/programação/apagamento de flash
tensão e temperatura de funcionamento
¢ EEPROM de até 256 bytes; setor de apagamento de 2 bytes;
programa e apagar durante a execução flash
Memória de acesso aleatório (RAM) de até 2048 bytes
Proteção de acesso flash e RAM
• Modos de poupança de energia
¢ Um modo de parada de baixa potência; espera de potência reduzida
Modo
¢ Relógio periférico permite registar pode desativar relógios para
Modulos não utilizados, reduzindo as correntes; permite aos relógios
permanecerem ativados para periféricos específicos no modo stop3
• Relógios
Oscilador (XOSC) - Pierce controlado por circuito
Oscilador; ressonador de cristal ou cerâmica
31.25 kHz a 39.0625 kHz ou 4 MHz a 20 MHz
Fonte de relógio interno (ICS) - contendo uma frequência
com um comprimento de diâmetro não superior a 50 mm,
referência; corte de precisão da referência interna
permitindo um desvio de 1% na faixa de temperatura de 0
°C a 70 °C e desvio de 2% em todo o
temperatura de funcionamento; até 20 MHz
• Proteção do sistema
- Cão de guarda com fonte de relógio independente
¢ Detecção de baixa tensão com reinicialização ou interrupção;
pontos de deslocamento selecionáveis
Detecção de código operacional ilegal com reinicialização
Detecção de endereço ilegal com reinicialização
• Apoio ao desenvolvimento
Interface de depuração de fundo de fio único
Capacidade para permitir três pontos de interrupção
configuração durante a depuração no circuito
Modulo de depuração do emulador de circuito em chip (ICE)
com dois comparadores e nove modos de disparo
• Periféricos
ACMP - um comparador analógico com ambos positivos
e entradas negativas; interrupção selecionável separadamente
sobre o aumento e a diminuição da produção do comparador; filtragem
ADC - 12 canais, resolução de 12 bits; 2,5 μs
tempo de conversão; buffers de dados com opção
Marca d'água; função de comparação automática; função interna
canal de referência de intervalo de banda; funcionamento em modo de parada;
desencadeador de hardware opcional
¢ CRC - verificação de redundância cíclica programável
módulo
FTM - dois módulos de moduladores de temporizadores flexíveis, incluindo
um de 6 canais e um de 2 canais; de 16 bits
contador; cada canal pode ser configurado para entrada
captura, comparação de saída, alinhada em borda ou no centro
Modo PWM
¢ IIC - Um módulo de circuito integrado; até 400
kbps; operação multi-mestre; escravo programável
endereço; suportando modo de transmissão e 10 bits
Abordar; apoiar SMBUS e PMBUS
MTIM - Um temporizador modulo com prescaler de 8 bits e
Interrupção de transbordamento
RTC - Contador de temporizador real de 16 bits (RTC)
SCI - duas interfaces de comunicação serial (SCI/
Modulos UART) opcionais de interrupção de 13 bits; duplex completo
Não retorno a zero (NRZ); apoio à extensão do LIN
SPI - uma interface periférica serial de 8 bits (SPI)
Módulos bidirecionais de duplex total ou de fio único;
modo mestre ou escravo
¢ ETI - suportando até 16 eletrodos externos;
um desencadeador de digitalização configurável por software ou hardware;
Suporte à biblioteca de software de detecção táctil N✖P;
Capacidade de acordar a MCU do modo stop3
• Input/Output
¢ Até 37 GPIOs, incluindo um pin de saída exclusivo
Um módulo de interrupção de teclado de 8 bits (KBI)
Dois verdadeiros pinos de saída de escoamento aberto
Quatro pinos de sumidouro de corrente ultra-alta que suportam 20 mA de corrente de fonte/sumidouro
• Opções de pacotes
LQFP de 44 pinos
️ LQFP de 32 pinos
️ SOIC de 20 pinos; TSSOP de 20 pinos
TSSOP de 16 pinos
