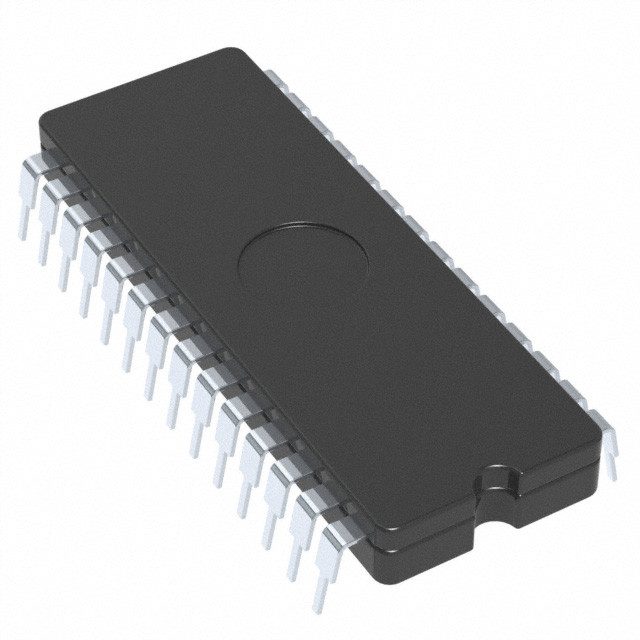

PIC16F57-I/P IC MCU 8BIT 3KB FLASH 28DIP Tecnologia de microchip

Descrição geral

O PIC16F5X da Microchip Technology é uma família de microcontroladores CMOS de baixo custo, alto desempenho, de 8 bits, totalmente estáticos e baseados em Flash.Emprega uma arquitetura RISC com apenas 33 instruções de palavra única/ciclo únicoTodas as instruções são de ciclo único, exceto para as ramificações do programa, que levam dois ciclos.As instruções de 12 bits de largura são altamente simétricas resultando em 2O conjunto de instruções fácil de usar e memorizar reduz significativamente o tempo de desenvolvimento.

CPU RISC de alto desempenho:

• Apenas 33 instruções de uma só palavra para aprender
• Todas as instruções são de ciclo único, exceto para os ramos do programa, que são de dois ciclos
• Estaca de hardware profunda de dois níveis
• Modos de endereçamento direto, indireto e relativo para dados e instruções
• Velocidade de funcionamento:
- DC 20 MHz velocidade de relógio
- Tempo de ciclo de instruções DC
• Memória de programa Flash no chip:
- 512 x 12 no PIC16F54
- 2048 x 12 em PIC16F57
- 2048 x 12 em PIC16F59
• Registros de finalidade geral (SRAM):
- 25 x 8 em PIC16F54
- 72 x 8 no PIC16F57
- 134 x 8 no PIC16F59

Características especiais do microcontrolador:

• Reinicialização do funcionamento (POR)
• Timer de reinicialização do dispositivo (DRT)
• Watchdog Timer (WDT) com o seu próprio oscilador RC no chip para uma operação fiável
• Proteção por código programável
• Modo de sono de poupança de energia
• Programação Serial em CircuitoTM (ICSPTM)
• Opções de oscilador selecionáveis:
- RC: oscilador RC de baixo custo
- XT: cristal/resonador padrão
- HS: Cristal/resonador de alta velocidade
- LP: poupança de energia, cristal de baixa frequência
• Pacotes:
- PDIP de 18 pinos e SOIC para PIC16F54
- SSOP de 20 pinos para PIC16F54
- PDIP de 28 pinos, SOIC e SSOP para PIC16F57
- PDIP de 40 pinos para PIC16F59
#NOME?

Características de baixa potência:

• Corrente de funcionamento:
- 170 μA @ 2V, 4 MHz, típico
- 15 μA @ 2V, 32 kHz, típico
• Corrente de espera:
- 500 nA @ 2V, típico

Características dos periféricos:

• 12/20/32 pinos de entrada/saída:
- Controle de direcção individual
- Fonte de corrente alta/escorregador
• Relógio/contador em tempo real de 8 bits (TMR0) com prescaler programável de 8 bits

Tecnologia CMOS:

• Ampla gama de tensões de funcionamento:
- Industrial: 2,0 V a 5,5 V
- Extensão: 2,0 V a 5,5 V
• Ampla gama de temperaturas:
- Industrial: -40°C a 85°C
- Extensão: -40°C a 125°C
• Flash de alta resistência:
- 100K ciclos de gravação/apagamento
- > 40 anos de retenção
