SAK-XE164GM-72F80LAA 16-BIT FLASH RISC MCU Tecnologias Infineon

Resumo das características

Para uma rápida visão geral e referência fácil, as características do XE167xM são resumidas aqui.
• CPU de alto desempenho com pipeline de cinco etapas e MPU
¢ Ciclo de instrução de 12,5 ns a clock da CPU de 80 MHz (execução de ciclo único)
️ Adição e subtração de 32 bits de um ciclo com resultado de 40 bits
Multiplicação de um ciclo (16 × 16 bits)
Divisão de fundo (32 / 16 bits) em 21 ciclos
Instruções de multiplicação e acumulação (MAC) de um ciclo
¢ Facilidades avançadas de manipulação de bits booleanos
Execução de salto de ciclo zero
Instruções adicionais para suportar HLL e sistemas operativos
¢ Projeto baseado em registos com múltiplos bancos de registos variáveis
¢ Suporte para a mudança rápida de contexto com dois bancos de registos locais adicionais
16 Mbytes total de espaço de endereço linear para código e dados
1024 bytes de área de registo de funções especiais no chip (compatível com a família C166)
Unidade integrada de proteção da memória (MPU)
• Sistema de interrupção com 16 níveis de prioridade para até 96 fontes
¢ Input externos selecionáveis para geração de interrupção e despertar
¢ taxa de amostragem mais rápida 12,5 ns
• Transferência de dados de ciclo único de oito canais com controlador de eventos periféricos (PEC), pontores de 24 bits cobrem o espaço de endereço total
• Geração de relógio a partir de fontes de relógio internas ou externas, utilizando PLL on-chip ou prescaler
• Hardware CRC-Checker com polinômio programável para supervisionar áreas de memória no chip
• Módulos de memória no chip
8 Kbytes de RAM de espera no chip (SBRAM)
2 Kbytes de RAM on-chip com duas portas (DPRAM)
¢ até 16 Kbytes de SRAM de dados no chip (DSRAM)
¢ até 32 Kbytes de SRAM de programa/dados no chip (PSRAM)
¢ Até 576 Kbytes de memória de programa no chip (memória flash)
Proteção do conteúdo da memória através do código de correcção de erros (ECC)
• Módulos periféricos no chip
¢ Unidade de temporizador multifuncional com 5 temporizadores
¢ Unidade de captura/comparação de 16 canais para fins gerais (CAPCOM2)
¢ Até 4 unidades de captura/comparação para geração de sinal PWM flexível (CCU6x)
- Dois conversores A/D sincronizáveis com um total de até 24 canais, resolução de 10 bits, tempo de conversão inferior a 1 μs, pré-processamento opcional de dados (redução de dados, verificação de alcance), detecção de fios quebrados
¢ Até 8 canais de interface serial a utilizar como UART, LIN, canal síncrono de alta velocidade (SPI), interface de autocarro IIC (10 bits de endereçamento, 400 kbit/s), interface IIS
Interface MultiCAN em chip (Rev. 2.0B ativa) com até 128 objetos de mensagem (Full CAN/Basic CAN) em até 6 nós CAN e funcionalidade de gateway
¢ temporizador do sistema no chip e relógio em tempo real no chip
• Até 12 Mbytes de espaço de endereço externo para código e dados
Características de autocarro externo programáveis para diferentes faixas de endereços
¢ Buses externos de endereço/dados com múltiplos ou desmultiplicados
Largura do autocarro de endereços selecionável
¢ largura do bus de dados de 16 bits ou 8 bits
5 sinais de selecção de chips programáveis
¢ Apoio à arbitragem de autocarros de retenção e retenção
• Fornecimento único de energia de 3,0 V a 5,5 V
• Horário e oscilador de vigilância programáveis
• Até 119 linhas de E/S de uso geral
• Carregadores bootstrap on-chip
• Compatível com uma gama completa de ferramentas de desenvolvimento, incluindo compiladores C, pacotes de macro assembleiros, emuladores, quadros de avaliação, depuradores HLL, simuladores, desmontadores de analisadores lógicos,painéis de programação
• Suporte de depuração no chip através de uma porta de acesso ao dispositivo (DAP) ou interface JTAG

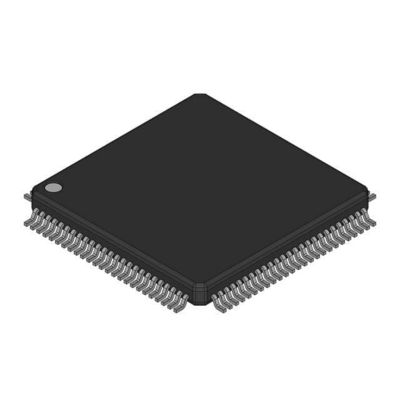

• Pacote LQFP verde de 144 pinos, 0,5 mm (19,7 mil) de passo
