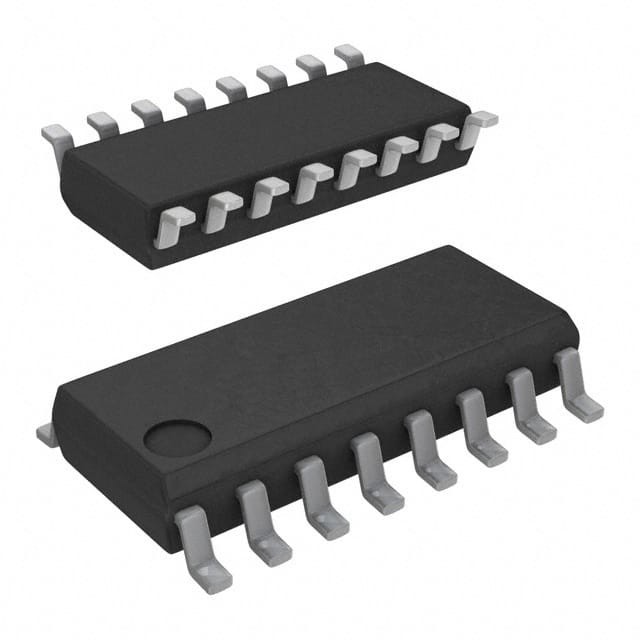

Laboratórios do silicone do FLASH 16SOIC de EFM8BB10F8G-A-SOIC16R IC MCU 8BIT 8KB

EFM8 Família Universal de Abelhas

Ficha de dados EFM8UB2

Lista de características

As características destacadas do EFM8UB2 são enumeradas a seguir.
• Core:
• Core CIP-51 integrado
• Totalmente compatível com o conjunto de instruções padrão 8051
• 70% das instruções são executadas em 1-2 ciclos de relógio
• Frequência máxima de funcionamento de 48 MHz
• Memória:
• Memória flash de até 64 KB, reprogramável no sistema a partir do firmware.
• Até 4352 bytes de RAM (incluindo 256 bytes de 8051 RAM padrão e 4096 bytes de XRAM no chip)
• Potência:
• Regulador interno LDO para tensão do núcleo da CPU
• O LDO interno de 5 a 3,3 V permite a ligação directa à rede de alimentação USB
• Circuitos de reinicialização de energia e detectores de apagões
• E/S: até 40 pinos de E/S multifuncionais no total:
• Barra transversal periférica flexível para roteamento periférico
• Fonte de 10 mA, sumidouro de 25 mA permite a condução directa dos LEDs
• Fontes do relógio:
• Oscilador interno de precisão de 48 MHz (precisão de ±1,5% sem recuperação do relógio USB, precisão de ±0,25% com recuperação do relógio USB)
• Oscilador interno de baixa frequência de 80 kHz
• Opções de relógio de cristal externo, RC, C e CMOS
• Temporizadores/contadores e PWM:
• Array de Contador Programável (PCA) de 5 canais com suporte a PWM, captura/comparação e modos de saída de frequência com função de temporizador de vigilância
• temporizadores de uso geral de 6 x 16 bits
• Comunicações e periféricos digitais:
• Controlador de funções Universal Serial Bus (USB) com oito tubos flexíveis, transceptor integrado e 1 KB de RAM FIFO
• 2 x UART
• SPITM Mestre / Escravo
• 2 x SMBusTM/I2CTM Master / Slave
• Interface de memória externa (EMIF)
• Análogo:
• Conversor de 10 bits de analógico para digital (ADC0)
• 2 x Comparadores analógicos de baixa corrente
• Debugging no chip, não intrusivo
• Memória total e inspecção dos registos
• Quatro pontos de interrupção de hardware, de um passo
• Carregador de arranque USB pré-carregado
• Intervalo de temperatura -40 a 85 oC
• Fonte de alimentação única de 2,65 a 3,6 V
• Pacotes QFP48, QFP32 e QFN32
