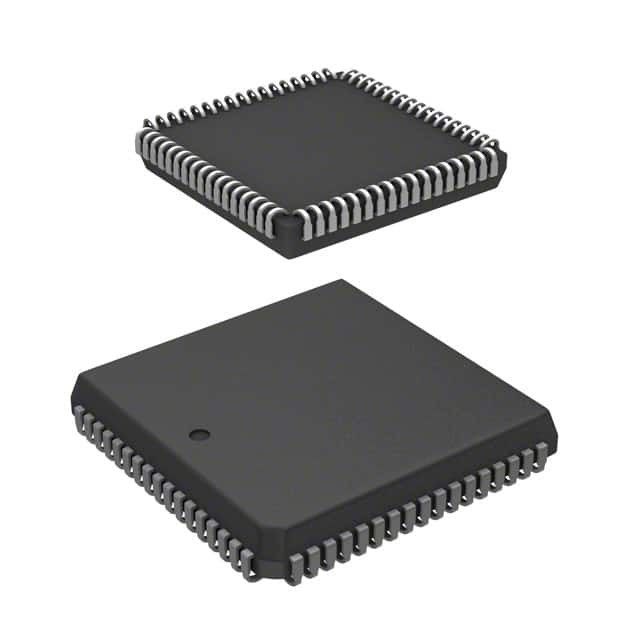

Z86C9620VSC IC MCU 8BIT ROMLESS 68PLCC Zilog

Descrição geral

O microcontrolador Z86C61/62/96 é um membro da família de microcontroladores de chip único Z8 com 16 Kbytes de ROM e 256 bytes de RAM.O Z86C61 é oferecido em 40 pin DIP e 44 pin PLCC pacotes de estiloNo entanto, a opção de pin sem ROM está disponível apenas na versão de 44 pinos.Uma opção de pin sem ROM permite que essas MCUs enderecem memória externa e ROM pré-programada, tornando-os adequados para aplicações de grande volume ou onde seja necessária flexibilidade de código.

Características

■ Microcontrolador CMOS de 8 bits
■ DIP de 40 pinos, PLCC de 44 pinos, DIP de 64 pinos ou PLCC de 68 pinos
■ 32 linhas de entrada/saída (Z86C61 apenas)
■ 52 linhas de entrada/saída (Z86C62 e Z86C96)
■ Faixa de operação de 3,0 V a 5,5 V
■ Baixo consumo de energia: 200 mW (máximo)
■ Indicador de instruções rápidas: 0,75 μs @ 16 MHz
■ Dois modos de espera: STOP e HALT
■ UART duplex completo
■ Todas as entradas digitais são níveis TTL
■ Fechaduras automáticas
■ RAM e ROM Protect
■ 16 Kbytes de ROM
■ 256 bytes de RAM
■ Dois contadores/tempores de 8 bits programáveis, cada um com prescaler de 6 bits programável
■ Seis interrupções prioritárias de oito fontes diferentes
■ Velocidades de relógio: 16 e 20 MHz
■ Oscilador em chip que aceita um cristal, ressonador cerâmico, LC ou dispositivo de relógio externo
