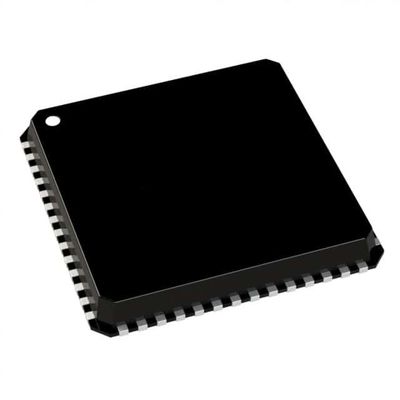

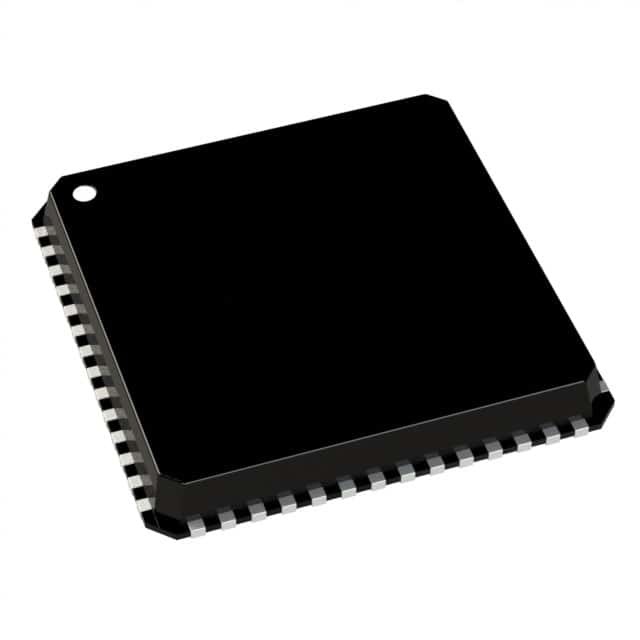

ADUC842BCPZ32-5 IC MCU 8BIT 32KB FLASH 56LFCSP Analog Devices Inc.

Descrição geral

O ADuC812 é um sistema de aquisição de dados de 12 bits totalmente integrado que incorpora um ADC multicanal auto-calibrado de alto desempenho, DAC duplo,e MCU de 8 bits programável (compatível com o conjunto de instruções 8051) num único chip.

Características
E/S analógica
8 canais, 12 bits de alta precisão
Referência de tensão no chip, 100 ppm/°CC
Alta velocidade 200 kSPS
Controlador DMA para captura de ADC-RAM de alta velocidade
2 DACs de saída de tensão de 12 bits
Função do sensor de temperatura no chip
Memória
Memória de programação Flash/EE de 8K bytes no chip
640 bytes de memória de dados flash/EE no chip
256 bytes de RAM de dados no chip
16M bytes Espaço de endereço de dados externos
Espaço de endereços de programas externos de 64K bytes
8051 Núcleo compatível
Operação nominal de 12 MHz (máximo 16 MHz)
3 temporizadores/contadores de 16 bits
Capacidade de acionamento de alta corrente
9 Fontes de interrupção, 2 níveis de prioridade
Potência
Especificado para operações de 3 V e 5 V
Modos Normal, Desativado e Desligado
Periféricos no chip
UART e SPI® Serial I/O
2 fios (400 kHz I2C® Compatível) E/S em série
Temporizador de cães de guarda
Monitor de alimentação

Aplicações
Calibração e condicionamento de sensores inteligentes
Sistemas a bateria (PC portáteis, instrumentos,
Monitores)
Sistemas de captura transitória
DAS e sistemas de comunicações
Monitores de circuito de controlo (redes ópticas/estações de base)
