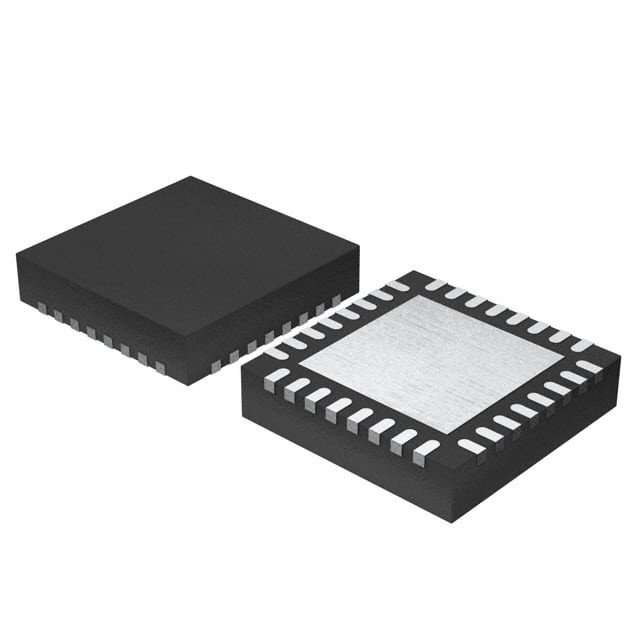

MKL15Z32VFM4 IC MCU 32BIT 32KB FLASH 32QFN N✖P USA Inc.

A série KL17 é otimizada para aplicações de baixo custo e bateria que exigem uma conectividade de baixo consumo.

• ROM incorporada com carregador de inicialização para atualização flexível do programa
• Alta precisão da tensão interna e referência do relógio
• FlexIO para suportar qualquer emulação de periféricos em série padrão e personalizada
• Até 54uA/MHz no modo de funcionamento de energia muito baixa e 1,96uA no modo de sono profundo (RAM + RTC mantido)

Processador central

• Núcleo ARM® Cortex®-M0+ até 48 MHz

Memórias

• 128/256 KB de memória flash
• 32 KB de memória RAM
• ROM de 16 KB com bootloader incorporado
• Registro de backup de 32 bytes

Sistema

• Controlador DMA assíncrono de 4 canais
• Cão de guarda
• Unidade de alarme de baixa fuga
• Interface de programação e depuração de fio serial de dois pinos (SWD)
• Buffer de micro rastreamento
• Motor de manipulação de bits
• Controlador de interrupção

Relógios

• Relógio de referência interno de alta precisão de 48 MHz (até 0,5%)
• Relógio interno de referência de alta precisão (até 3%) de 8 MHz/2 MHz
• Relógio de referência 1KHz ativo em todos os modos de baixa potência (exceto VLLS0)
• Oscilador de cristal de 32 ̊40KHz e 3 ̊32MHz

Periféricos

• Um módulo UART com suporte a ISO7816, operando até 1,5 Mbit/s
• Dois módulos UART de baixa potência que suportam a operação assíncrona em modos de baixa potência
• Dois módulos I2C e I2C0 com suporte de até 1 Mbit/s
• Dois módulos SPI de 16 bits que suportam até 24 Mbit/s
• Um módulo FlexIO que suporta a emulação de outros módulos UART, IrDA, SPI, I2C, I2S, PWM e outros módulos em série, etc.
• Uma interface de áudio serial I2S
• Um módulo ADC de 16 bits 818 ksps com referência de tensão interna de alta precisão (Vref) e até 16 canais
• Comparador analógico de alta velocidade contendo um DAC de 6 bits para entrada de referência programável
• Um DAC de 12 bits
• Referência de tensão interna de 1,2 V

Horários

• Um módulo Timer/PWM de 6 canais
• Dois módulos de temporizador/PWM de dois canais
• Um temporizador de baixa potência
• temporizador de interrupção periódico
• Relógio em tempo real

Características de funcionamento

• Faixa de tensão: 1,71 a 3,6 V
• Intervalo de tensão de gravação flash: 1,71 a 3,6 V
• Faixa de temperatura: ¥40 a 85 °C para embalagens WLCSP e ¥40 a 105 °C para outras embalagens

Pacotes

• 64 LQFP 10 mm x 10 mm, 0,5 mm de altura, 1,6 mm de espessura
• 64 MAPBGA 5 mm x 5 mm, 0,5 mm de comprimento, espessura 1,23 mm
• 48 QFN 7 mm x 7 mm, comprimento de 0,5 mm, espessura de 0,65 mm
• 32 QFN 5 mm x 5 mm, 0,5 mm de comprimento, 0,65 mm de espessura
• 36 WLCSP 2,8 mm x 2,7 mm, 0,4 mm de altura, 0,6 mm de espessura

Segurança e integridade

• Número de identificação exclusivo de 80 bits por chip
• Segurança flash avançada

O/O

• Até 54 pinos de entrada/saída de uso geral (GPIO) e 6 pads de alta potência

Baixa potência

• Até 54uA/MHz em modo de funcionamento de potência muito baixa
• Até 1,96 uA no modo VLLS3 (RAM + RTC mantido)
• Seis modos estáticos flexíveis
