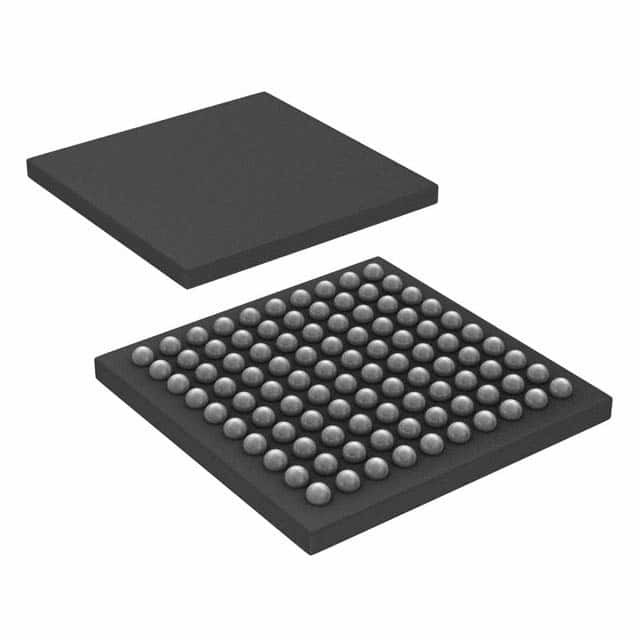

ATSAM4SD32CA-CFUR IC MCU 32BIT 2MB FLASH Tecnologia de microchip 100VFBGA

Descrição

A série Atmel SAM4S é um membro de uma família de microcontroladores Flash baseados no processador ARM Cortex-M4 RISC de alto desempenho de 32 bits.Funciona a uma velocidade máxima de 120 MHz e possui até 2048 Kbytes de Flash, com implementação opcional de banco duplo e memória cache, e até 160 Kbytes de SRAM. O conjunto periférico inclui uma porta Full Speed USB Device com transceptor incorporado,um MCI de alta velocidade para SDIO/SD/MMC, uma interface de autocarro externa com um controlador de memória estática que fornece ligação à SRAM, PSRAM, NOR Flash, módulo LCD e flash NAND, 2x USARTs, 2x UARTs, 2x TWIs, 3x SPI, um I2S,bem como 1 temporizador PWM, temporizadores de 16 bits de uso geral de 2 x 3 canais (com motor passo a passo e suporte lógico de decodificador de quadratura), um RTC, um ADC de 12 bits, um DAC de 12 bits e um comparador analógico.

Características

• Núcleo
ARM® Cortex®-M4 com um cache de 2Kbytes a uma velocidade máxima de 120 MHz
Unidade de Proteção de Memória (MPU)
¢ Conjunto de instruções DSP
¢ Conjunto de instruções Thumb®-2
• Compatibilidade pin-to-pin com produtos SAM3N, SAM3S (versões de 64 e 100 pines) e produtos SAM7S legacy (versão de 64 pines)
• Memórias
- até 2048 Kbytes Flash incorporado com banco duplo e memória cache opcional
¢ até 160 Kbytes de SRAM incorporada
ROM de 16 Kbytes com rotinas de boot loader incorporadas (UART, USB) e rotinas IAP
- Controlador de memória estática (SMC) de 8 bits: suporte a SRAM, PSRAM, NOR e NAND Flash
• Sistema
Regulador de tensão incorporado para alimentação única
¢ Detector de energia para reinicialização (POR), detector de descarga (BOD) e vigilância para operação segura
Osciladores de ressonador de quartzo ou cerâmica: 3 a 20 MHz de potência principal com detecção de falhas e opcional de baixa potência 32,768 kHz para RTC ou relógio de dispositivo
RTC com modo de calendário gregoriano e persa, geração de forma de onda em modos de baixa potência
Circuitos de calibração de relógio RTC para compensação de frequência de cristal de 32,768 kHz
O oscilador RC interno de alta precisão de 8/12 MHz, com frequência padrão de 4 MHz para inicialização do dispositivo.
Relógio lento Oscilador RC interno como relógio de dispositivo permanente de baixa potência
¢ Dois PLLs até 240 MHz para o relógio do dispositivo e para o USB
Sensor de temperatura
- até 22 canais periféricos DMA (PDC)
• Modos de baixo consumo
¢ Modo de repouso e modo de reserva, até 1 μA no modo de reserva
¢ RTC de ultra baixa potência
• Periféricos
Dispositivo USB 2.0: 12 Mbps, 2668 bytes FIFO, até 8 terminais bidirecionais.
Transmissor
¢ Até 2 USARTs com ISO7816, IrDA®, RS-485, SPI, Manchester e Modem
2 UARTs de 2 fios
️ Até 2 interfaces de dois fios (compatíveis com I2C), 1 SPI, 1 controlador síncrono serial
(I2S), 1 Interface de cartão multimédia de alta velocidade (SDIO/SD Card/MMC)
2 temporizador de 16 bits de três canais com captura, forma de onda, comparação e PWM
Quadrature Decoder Logic e 2-bit Gray Up/Down Counter para Stepper
Motor
- 4 canais PWM de 16 bits com saída complementar, entrada de falha, tempo morto de 12 bits
Contador do gerador para controlo do motor
- Timer em tempo real de 32 bits e RTC com calendário e alarme
- até 16 canais, 1Msps ADC com modo de entrada diferencial e ganho programável
fase e calibração automática
¢ Um DAC de 2 canais de 12 bits 1Msps
¢ Um comparador analógico com selecção de entrada flexível, histerese de entrada selecionável
¢ Unidade de cálculo de verificação de redundância cíclica de 32 bits (CRCCU)
Escrever registos protegidos
• I/O
- até 79 linhas de E/S com capacidade de interrupção externa (sensibilidade de borda ou nível),
Desmontagem, filtragem de falhas e terminação de resistores de série em matriz
3 controladores de entrada/saída paralelas de 32 bits, periféricos com assistência DMA paralelas
Modo de captura
• Pacotes
- 100 LQFP de chumbo, 14 x 14 mm, passo 0,5 mm/ 100 bolas TFBGA, 9 x 9 mm, passo 0,8 mm/
VFBGA de 100 bolas, 7 x 7 mm, passo 0,65 mm
¢ LQFP de 64 chumbo, 10 x 10 mm, inclinação 0,5 mm/ QFN de 64 pads 9x9 mm, inclinação 0,5 mm
