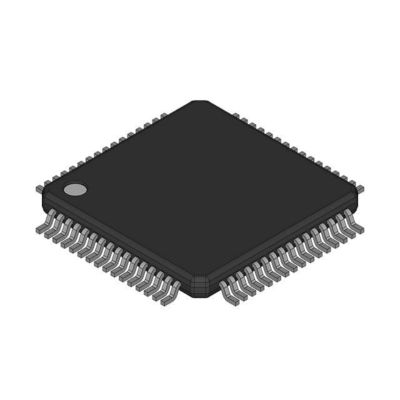

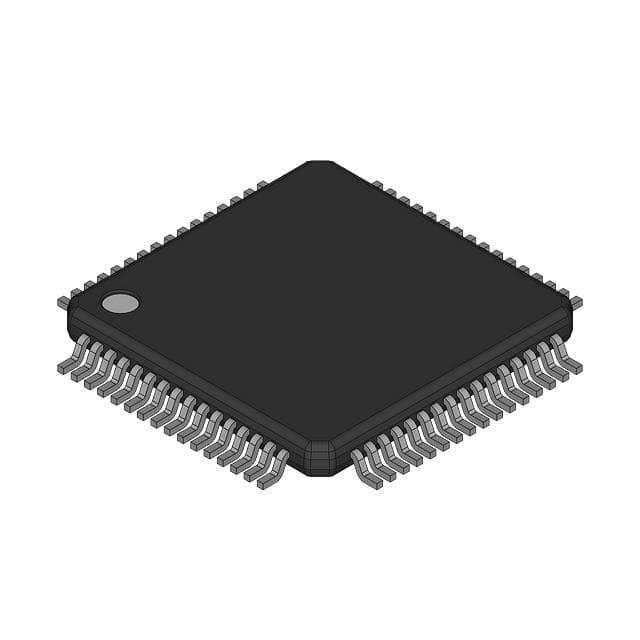

ATMEGA169V-8AU IC MCU 8BIT 16KB FLASH 64TQFP Atmel

Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
bate-papo: 0086 18588475571
skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
Processador do núcleo | AVR | Tamanho do núcleo | de 8 bits |
---|---|---|---|
Velocidade | 8MHz | Conectividade | SPI, UART/USART, USI |
Periféricos | A baixa de pressão detecta/restauração, LCD, POR, PWM, WDT | Número de entradas e saídas | 54 |
Tamanho de memória do programa | 16KB (8K x 16) | Tipo da memória do programa | FLASH |
Tamanho de EEPROM | 512 x 8 | RAM Size | 1K x 8 |
Tensão - fonte (Vcc/Vdd) | 1.8V ~ 5.5V | Conversores de dados | A/D 8x10b |
Tipo do oscilador | Interno | Temperatura de funcionamento | -40°C ~ 85°C (TA) |
Tipo de montagem | Montagem de superfície | Embalagem / Caixa | 64-TQFP |
Pacote de dispositivos do fornecedor | 64-TQFP (14x14) |
Você pode marcar os produtos de que precisa e se comunicar conosco no quadro de mensagens.
Part Number | Description | |
---|---|---|
SCS8AC60EACFUE | MICROCONTROLLER, 8 BIT, HC08/S08 | |
ATMEGA169V-8AU | IC MCU 8BIT 16KB FLASH 64TQFP | |
ATMEGA169-16AU | IC MCU 8BIT 16KB FLASH 64TQFP | |
ATMEGA128-16AC | IC MCU 8BIT 128KB FLASH 64TQFP | |
ATUC128D3-A2UT | IC MCU 32BIT 128KB FLASH 64LQFP | |
ATUC64L3U-AUT | IC MCU 32BIT 64KB FLASH 64TQFP | |
ATUC64L3U-AUR | IC MCU 32BIT 64KB FLASH 64TQFP | |
ATUC128L3U-AUR | IC MCU 32BIT 128KB FLASH 64TQFP | |
ATUC256L3U-AUT | IC MCU 32BIT 256KB FLASH 64TQFP | |
ATMEGA128L-8AI | IC MCU 8BIT 128KB FLASH 64TQFP | |
SAK-XC164CM-4F20FAA | IC MCU 16BIT 32KB FLASH 64TQFP | |
SAF-XC164CM-4F20FAA | IC MCU 16BIT 32KB FLASH 64TQFP | |
SAK-XC164CM-8F20FAA | IC MCU 16BIT 64KB FLASH 64TQFP | |
UPD78F0533AGB-GAH-AX | IC MCU 8BIT 32KB FLASH | |
TMS320LF2403APAGSR | IC MCU 16BIT 32KB FLASH 64TQFP | |
ATXMEGA384D3-CCU | IC MCU 8/16BIT 384KB FLASH | |
ATXMEGA384C3-CCU | IC MCU 8/16BIT 384KB FLASH | |
ATXMEGA256A3B-AUR | IC MCU 8/16BIT 256KB FLSH 64TQFP | |
ATXMEGA256A3B-AU | IC MCU 8/16BIT 256KB FLSH 64TQFP | |
C87F7932BU-T7-H | 8-BIT, FLASH PQFP64 | |
SAF-XC164TM-8F40FAA | IC MCU 16BIT 64KB FLASH 64TQFP | |
SAFXC164TM16F20FBA | LEGACY 16-BIT FLASH MCU | |
SAFC164CM4EFABFXUMA1 | LEGACY 16-BIT MCU | |
ATMEGA128L-8AC | IC MCU 8BIT 128KB FLASH 64TQFP | |
ATMEGA2561-16AUR | IC MCU 8BIT 256KB FLASH 64TQFP | |
AT32UC3C264C-A2UT | IC MCU 32BIT 64KB FLASH 64TQFP | |
ATXMEGA128A3U-AUR | IC MCU 8/16BIT 128KB FLSH 64TQFP | |
AT32UC3B0256-A2UT | IC MCU 32BIT 256KB FLASH 64TQFP | |
ATMEGA165PV-8AU | IC MCU 8BIT 16KB FLASH 64TQFP | |
ATMEGA649P-AU | IC MCU 8BIT 64KB FLASH 64TQFP | |
ATXMEGA128D3-AU | IC MCU 8/16BIT 128KB FLSH 64TQFP | |
ATMEGA128L-8ANR | IC MCU 8BIT 128KB FLASH 64TQFP | |
AT32UC3B0256-A2UR | IC MCU 32BIT 256KB FLASH 64TQFP | |
ATMEGA329P-20ANR | IC MCU 8BIT 32KB FLASH 64TQFP | |
ATMEGA64A-AN | IC MCU 8BIT 64KB FLASH 64TQFP | |
ATSAM4LC2BA-AU | IC MCU 32BIT 128KB FLASH 64TQFP | |
ATXMEGA64A3-AUR | IC MCU 8/16BIT 64KB FLASH 64TQFP | |
ATXMEGA64C3-AU | IC MCU 8/16BIT 64KB FLASH 64TQFP | |
ATMEGA329A-AUR | IC MCU 8BIT 32KB FLASH 64TQFP | |
ATMEGA329P-20AN | IC MCU 8BIT 32KB FLASH 64TQFP | |
ATMEGA128-16AUR | IC MCU 8BIT 128KB FLASH 64TQFP | |
ATMEGA2561-16AU | IC MCU 8BIT 256KB FLASH 64TQFP | |
ATMEGA128L-8AU | IC MCU 8BIT 128KB FLASH 64TQFP | |
ATMEGA169P-16AUR | IC MCU 8BIT 16KB FLASH 64TQFP | |
ATMEGA329P-20AU | IC MCU 8BIT 32KB FLASH 64TQFP | |
ATXMEGA128B3-AU | IC MCU 8/16BIT 128KB FLSH 64TQFP | |
ATMEGA645P-AUR | IC MCU 8BIT 64KB FLASH 64TQFP | |
ATXMEGA192A3-AU | IC MCU 8/16BIT 192KB FLSH 64TQFP | |
ATMEGA325A-AUR | IC MCU 8BIT 32KB FLASH 64TQFP | |
AT32UC3C2512C-A2UT | IC MCU 32BIT 512KB FLASH 64TQFP | |
AT32UC3C2256C-A2UR | IC MCU 32BIT 256KB FLASH 64TQFP | |
ATMEGA2561V-8AU | IC MCU 8BIT 256KB FLASH 64TQFP | |
ATMEGA325A-AN | IC MCU 8BIT 32KB FLASH 64TQFP | |
ATMEGA645P-AU | IC MCU 8BIT 64KB FLASH 64TQFP | |
ATXMEGA128A3U-AU | IC MCU 8/16BIT 128KB FLSH 64TQFP | |
ATXMEGA128D3-AUR | IC MCU 8/16BIT 128KB FLSH 64TQFP | |
ATXMEGA192A3-AUR | IC MCU 8/16BIT 192KB FLSH 64TQFP | |
ATMEGA1281V-8AUR | IC MCU 8BIT 128KB FLASH 64TQFP | |
AT90USB1287-16AU | AT90USB1287 - RISC MICROCONTROLL | |
ATMEGA64L-8AQ | IC MCU 8BIT 64KB FLASH 64TQFP | |
ATMEGA329PV-10AN | IC MCU 8BIT 32KB FLASH 64TQFP | |
ATXMEGA256A3-AUR | IC MCU 8/16BIT 256KB FLSH 64TQFP | |
ATMEGA128-16AU | IC MCU 8BIT 128KB FLASH 64TQFP | |
ATMEGA1281-16AU | IC MCU 8BIT 128KB FLASH 64TQFP | |
ATSAM4LC8BA-AU | IC MCU 32BIT 512KB FLASH 64TQFP | |
ATMEGA325A-ANR | IC MCU 8BIT 32KB FLASH 64TQFP | |
ATXMEGA384C3-AU | IC MCU 8/16BIT 384KB FLSH 64TQFP | |
ATMEGA169PA-AUR | IC MCU 8BIT 16KB FLASH 64TQFP | |
ATMEGA64A-AU | IC MCU 8BIT 64KB FLASH 64TQFP | |
AT90CAN128-16AU | IC MCU 8BIT 128KB FLASH 64TQFP | |
ATXMEGA256D3-AU | IC MCU 8/16BIT 256KB FLSH 64TQFP | |
ATMEGA64A-AUR | IC MCU 8BIT 64KB FLASH 64TQFP | |
AT90CAN64-15AT | IC MCU 8BIT 64KB FLASH 64TQFP | |
ATXMEGA256D3-AUR | IC MCU 8/16BIT 256KB FLSH 64TQFP | |
ATXMEGA64D3-AUR | IC MCU 8/16BIT 64KB FLASH 64TQFP | |
ATMEGA165PA-AN | IC MCU 8BIT 16KB FLASH 64TQFP | |
ATMEGA165PA-AU | IC MCU 8BIT 16KB FLASH 64TQFP | |
ATMEGA165P-16AU | IC MCU 8BIT 16KB FLASH 64TQFP | |
ATMEGA329PV-10ANR | IC MCU 8BIT 32KB FLASH 64TQFP | |
ATMEGA169PV-8AUR | IC MCU 8BIT 16KB FLASH 64TQFP | |
ATUC256L3U-AUR | IC MCU 32BIT 256KB FLASH 64TQFP |
Descrição de produto
Detalhes do produto
Resumo
O ATmega169 é um microcontrolador CMOS de 8 bits de baixa potência baseado na arquitetura RISC aprimorada AVR.O ATmega169 atinge saídas de cerca de 1 MIPS por MHz, permitindo ao designer do sistema otimizar o consumo de energia em relação à velocidade de processamento.
Características
• Microcontrolador AVR® de 8 bits de baixo consumo e alto desempenho• Arquitetura RISC avançada
130 Instruções poderosas Execução da maioria dos ciclos de relógio único
32 x 8 Registros de trabalho de finalidade geral
Função totalmente estática
¢ Até 16 MIPS de transmissão a 16 MHz
¢ Multiplicador de 2 ciclos no chip
• Memórias de programas e dados não voláteis
16K bytes de auto-programável Flash Endurance In-System: 10.000 ciclos de gravação / apagamento
Seção de código de inicialização opcional com bits de bloqueio independentes Programação no sistema pelo programa de inicialização no chip Operação verdadeira de leitura e escrita
512 bytes EEPROM Duração: 100.000 ciclos de gravação/apagamento
1K byte SRAM interna
¢ Bloqueio de programação para segurança de software
• Interface JTAG (compatível com a norma IEEE 1149.1)
Capacidades de varredura de fronteira de acordo com a norma JTAG
Suporte extensivo de depuração no chip
- Programação de flash, EEPROM, fusíveis e bloqueio de bits através da interface JTAG
• Características periféricas
¢ 4 x 25 Segmentos de controlador LCD
Dois temporizadores/contadores de 8 bits com prescaler separado e modo de comparação
Um temporizador de 16 bits com prescaler separado, modo de comparação e modo de captura
Contador em tempo real com oscilador separado
Quatro canais PWM
- 8 canais, 10 bits
¢ Serial USART programável
Interface em série SPI Mestre/Slave
Interface universal em série com detector de condições de arranque
¢ Temporiador de vigilância programável com oscilador separado no chip
Comparador analógico no chip
¢ Interromper e acordar na mudança de alfinete
• Características especiais do microcontrolador
¢ Reinicialização de energia e detecção programável de desligamento
Oscilador calibrado interno
Fontes de interrupção externas e internas
5 modos de sono: idle, redução de ruído do ADC, poupança de energia, desligamento e modo de espera
• I/O e Pacotes
53 Linhas de E/S programáveis
¢ TQFP de 64 tubos e QFN/MLF de 64 tubos
• Grau de velocidade:
ATmega169V: 0 - 4 MHz @ 1,8 - 5,5V, 0 - 8 MHz @ 2,7 - 5,5V
ATmega169: 0 - 8 MHz @ 2,7 - 5,5 V, 0 - 16 MHz @ 4,5 - 5,5 V
• Intervalo de temperatura:
-40°C a 85°C Indústria
• Consumo de energia ultra-baixo
Modo ativo:
1 MHz, 1,8 V: 350 μA
32 kHz, 1,8 V: 20μA (incluindo oscilador)
32 kHz, 1,8 V: 40μA (incluindo oscilador e LCD)
Modo apagado: 0,1 μA a 1,8 V
Especificações
Atributo | Atributo Valor |
---|---|
Fabricante | Intel / Altera |
Categoria de produtos | Microcontroladores |
Série | AVR® ATmega |
Embalagem | Caixa |
Embalagem | 64-TQFP |
Temperatura de funcionamento | -40°C ~ 85°C (TA) |
Embalagem do produto do fornecedor | - 64 TQFP (14 x 14) |
Número de I-O | 54 I/O |
Velocidade | 8MHz |
Tamanho da EEPROM | 512 x 8 |
Core-Processador | AVR |
Tamanho da RAM | 1K x 8 |
Memória do programa | Flash |
Periféricos | Detecção/reinicialização, LCD, POR, PWM, WDT |
Conectividade | SPI, UART/USART, USI |
Fornecimento de tensão-Vcc-Vdd | 1.8 V ~ 5.5 V |
Tamanho do núcleo | 8 bits |
Tamanho da memória do programa | 16KB (8K x 16) |
Conversores de dados | A/D 8x10b |
Tipo de oscilador | Interno |
Descrições
ATmega Microcontrolador IC 8-Bit 8MHz 16KB (8K x 16) FLASH 64-TQFP (14x14)
