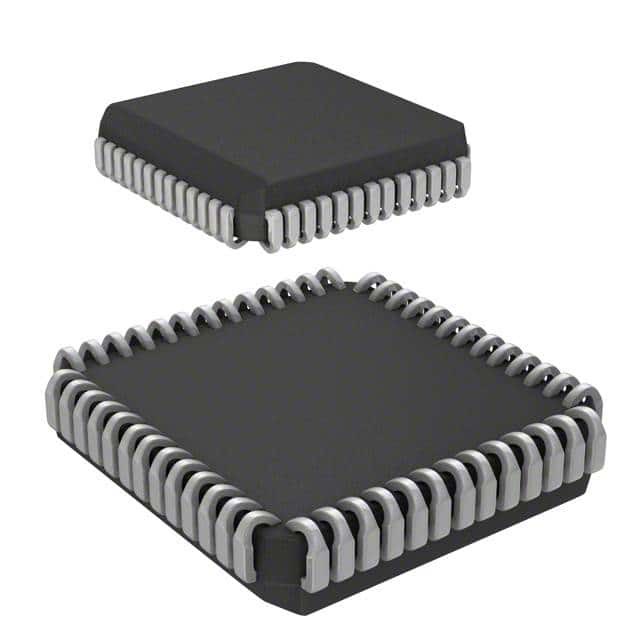

DS87C530-QCL+ IC MCU 8BIT 16KB OTP 52PLCC Analog Devices Inc./Maxim Integrado

Descrição detalhada

Os microcontroladores DS87C530/DS83C530 EPROM/ROM com um relógio em tempo real (RTC) são microcontroladores compatíveis com o 8051 baseados no núcleo de alta velocidade da Dallas Semiconductor.Eles usam 4 relógios por ciclo de instruções em vez dos 12 usados pelo padrão 8051Eles também fornecem uma mistura única de periféricos não amplamente disponíveis em outros processadores. Eles incluem um RTC no chip e suporte de backup de bateria para uma SRAM 1k x 8 no chip.O novo modo de gestão de energia permite que o software selecione a operação de energia reduzida enquanto ainda processa.

Características

■ 80C52 Compatível
8051 Compativel com o conjunto de instruções
Quatro portas de entrada/saída de 8 bits
Três temporizadores/contadores de 16 bits
256 bytes de RAM do Scratchpad
■ Grande memória no chip
16kB EPROM (OTP)
1kB extra de SRAM no chip para MOVX
■ Características de ROMIZE
Seleciona o tamanho da ROM no chip
0 a 16kB
Permite acesso a todo o mapa de memória externa
Ajustável dinamicamente por software
Útil como Bloco de inicialização para Flash externo
■ Funções não voláteis
Relógio em tempo real no chip com alarme interrompido
Suporte de backup de bateria de 1kB SRAM
■ Arquitetura de alta velocidade
4 Relógios/ciclo da máquina (8051 = 12)
Funciona em corrente contínua até 33 MHz
Instrução de ciclo único em 121ns
Indicador de dados duplo
MOVX de comprimento variável opcional para acesso
RAM rápida/lenta/periféricos
■ Modo de gestão de energia
Fonte de relógio programável economiza energia
É produzido a partir de (crystal/64) ou (crystal/1024)
Fornece saída automática de hardware e software
■ O modo de redução da EMI desativa o ALE
■ Duas portas de série de hardware full-duplex
■ Controlador de Alta Integração Inclui:
Reiniciar falha de alimentação
Aviso precoce de falha de energia
Temporiador de vigilância programável
■ 14 Fontes de interrupção totais com seis fontes externas
