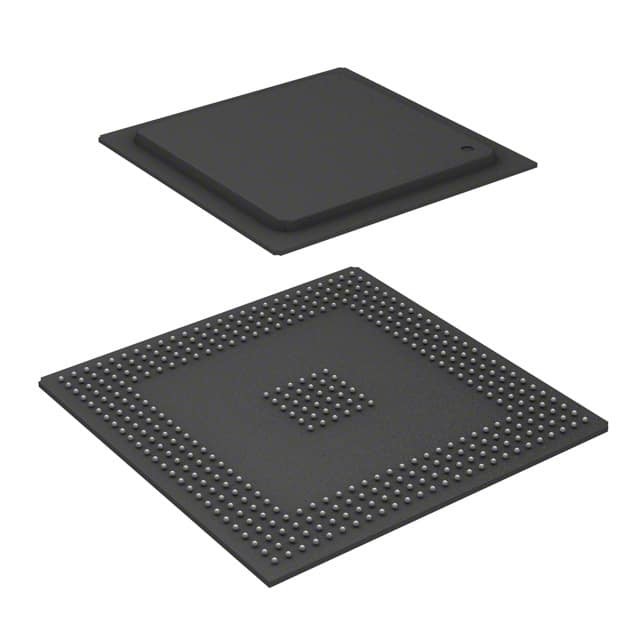

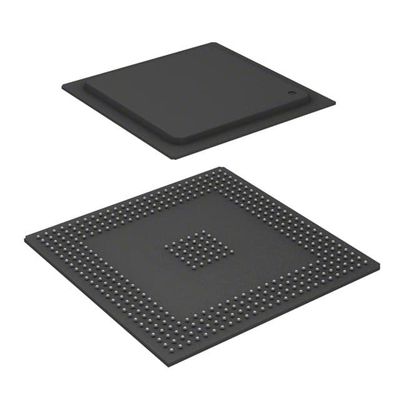

MCF5474VR266 IC MCU 32BIT ROMLESS 388PBGA N✖P USA Inc.

Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
bate-papo: 0086 18588475571
skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xProcessador do núcleo | Coldfire V4E | Tamanho do núcleo | Núcleo único de 32 bits |
---|---|---|---|
Velocidade | 266MHz | Conectividade | EBI/EMI, ethernet, mim ² C, SPI, UART/USART, USB |
Periféricos | ACESSO DIRETO DA MEMÓRIA, PWM, WDT | Número de entradas e saídas | 99 |
Tamanho de memória do programa | - | Tipo da memória do programa | sem ROM |
Tamanho de EEPROM | - | RAM Size | 32K x 8 |
Tensão - fonte (Vcc/Vdd) | 1,43V ~ 1,58V | Conversores de dados | - |
Tipo do oscilador | Externo | Temperatura de funcionamento | 0°C ~ 70°C (TA) |
Tipo de montagem | Montagem de superfície | Embalagem / Caixa | 388-BBGA |
Pacote de dispositivos do fornecedor | 388-PBGA (27x27) |
Part Number | Description | |
---|---|---|
MCF5474VR266 | IC MCU 32BIT ROMLESS 388PBGA | |
MCF5485CVR200 | IC MCU 32BIT ROMLESS 388PBGA | |
MPC565MVR56 | IC MCU 32BIT 1MB FLASH 388PBGA | |
MCF5484CVR200 | IC MCU 32BIT ROMLESS 388PBGA | |
MCF5482CVR166 | IC MCU 32BIT ROMLESS 388PBGA | |
MCF5475VR266 | IC MCU 32BIT ROMLESS 388PBGA | |
MCF5484CZP200 | IC MCU 32BIT ROMLESS 388PBGA | |
MCF5485CZP200 | IC MCU 32BIT ROMLESS 388PBGA | |
MCF5470VR200 | IC MCU 32BIT ROMLESS 388PBGA | |
MCF5472VR200 | IC MCU 32BIT ROMLESS 388PBGA | |
MPC561CZP40 | IC MCU 32BIT ROMLESS 388PBGA | |
MPC561CVR40 | IC MCU 32BIT ROMLESS 388PBGA | |
SPC561MVR56D | IC MCU 32BIT ROMLESS 388PBGA | |
MCF5474VR200 | IC MCU 32BIT ROMLESS 388PBGA | |
MCF5480CVR166 | IC MCU 32BIT ROMLESS 388PBGA | |
MCF5471VR200 | IC MCU 32BIT ROMLESS 388PBGA | |
MPC563MVR56R2 | IC MCU 32BIT 512KB FLASH 388PBGA | |
MCF5480CZP166 | IC MCU 32BIT ROMLESS 388PBGA | |
MCF5482CZP166 | IC MCU 32BIT ROMLESS 388PBGA | |
MCF5474ZP266 | IC MCU 32BIT ROMLESS 388PBGA | |
MCF5471ZP200 | IC MCU 32BIT ROMLESS 388PBGA | |
MPC561MZP56 | IC MCU 32BIT ROMLESS 388PBGA | |
MPC561MVR56 | IC MCU 32BIT ROMLESS 388PBGA | |
MPC561MZP56R2 | IC MCU 32BIT ROMLESS 388PBGA | |
MCF5475VR200 | IC MCU 32BIT ROMLESS 388PBGA | |
MCF5481CVR166 | IC MCU 32BIT ROMLESS 388PBGA | |
MCF5483CVR166 | IC MCU 32BIT ROMLESS 388PBGA | |
MCF5475ZP266 | IC MCU 32BIT ROMLESS 388PBGA | |
MPC563CZP40 | IC MCU 32BIT 512KB FLASH 388PBGA | |
MPC563CVR40 | IC MCU 32BIT 512KB FLASH 388PBGA | |
MPC564CZP40 | IC MCU 32BIT 512KB FLASH 388PBGA | |
MPC563MVR56 | IC MCU 32BIT 512KB FLASH 388PBGA | |
MPC563MZP56R2 | IC MCU 32BIT 512KB FLASH 388PBGA | |
MPC563MZP56 | IC MCU 32BIT 512KB FLASH 388PBGA | |
MPC564MZP56 | IC MCU 32BIT 512KB FLASH 388PBGA | |
MPC564CZP66 | IC MCU 32BIT 512KB FLASH 388PBGA | |
MPC563MVR66R | IC MCU 32BIT 512KB FLASH 388PBGA | |
MPC563MZP66R2 | IC MCU 32BIT 512KB FLASH 388PBGA | |
MPC565CZP40 | IC MCU 32BIT 1MB FLASH 388PBGA | |
SPC565MZP56D | IC MCU 32BIT 1MB FLASH 388PBGA | |
SPC565MZP56DR2 | IC MCU 32BIT 1MB FLASH 388PBGA | |
MPC565CZP56 | IC MCU 32BIT 1MB FLASH 388PBGA | |
MPC565CVR56 | IC MCU 32BIT 1MB FLASH 388PBGA | |
MPC565MZP56 | IC MCU 32BIT 1MB FLASH 388PBGA | |
MPC566CZP56 | IC MCU 32BIT 1MB FLASH 388PBGA | |
MPC566CVR56 | IC MCU 32BIT 1MB FLASH 388PBGA | |
MPC566MZP56 | IC MCU 32BIT 1MB FLASH 388PBGA | |
MPC566MVR56 | IC MCU 32BIT 1MB FLASH 388PBGA | |
MPC566AZP56 | IC MCU 32BIT 1MB FLASH 388PBGA | |
MPC562CZP40 | IC MCU 32BIT ROMLESS 388PBGA | |
MPC566CZP40 | IC MCU 32BIT 1MB FLASH 388PBGA | |
MPC533CZP40 | IC MCU 32BIT 512KB FLASH 388PBGA | |
MPC534CZP40 | IC MCU 32BIT 512KB FLASH 388PBGA | |
MPC535CZP40 | IC MCU 32BIT 1MB FLASH 388PBGA | |
MPC536CZP40 | IC MCU 32BIT 1MB FLASH 388PBGA | |
MPC561CZP66 | IC MCU 32BIT ROMLESS 388PBGA | |
MPC563CZP66 | IC MCU 32BIT 512KB FLASH 388PBGA | |
MPC564MZP66 | IC MCU 32BIT 512KB FLASH 388PBGA | |
MPC561MZP66 | IC MCU 32BIT ROMLESS 388PBGA | |
MPC562MZP66 | IC MCU 32BIT ROMLESS 388PBGA | |
MPC562CZP66 | IC MCU 32BIT ROMLESS 388PBGA | |
MPC562MZP56 | IC MCU 32BIT ROMLESS 388PBGA | |
MCF5470ZP200 | IC MCU 32BIT ROMLESS 388PBGA | |
MCF5472ZP200 | IC MCU 32BIT ROMLESS 388PBGA | |
MCF5474ZP200 | IC MCU 32BIT ROMLESS 388PBGA | |
MCF5473ZP200 | IC MCU 32BIT ROMLESS 388PBGA | |
MCF5475ZP200 | IC MCU 32BIT ROMLESS 388PBGA | |
MCF5481CZP166 | IC MCU 32BIT ROMLESS 388PBGA | |
MCF5483CZP166 | IC MCU 32BIT ROMLESS 388PBGA | |
MCF5473VR200 | IC MCU 32BIT ROMLESS 388PBGA | |
MPC564CVR40 | IC MCU 32BIT 512KB FLASH 388PBGA | |
MPC564MVR56 | IC MCU 32BIT 512KB FLASH 388PBGA | |
MPC565CVR40 | IC MCU 32BIT 1MB FLASH 388PBGA | |
MPC566AVR56 | IC MCU 32BIT 1MB FLASH 388PBGA | |
MPC566CVR40 | IC MCU 32BIT 1MB FLASH 388PBGA | |
MPC565CVR40R2 | IC MCU 32BIT 1MB FLASH 388PBGA | |
MPC565MVR56R2 | IC MCU 32BIT 1MB FLASH 388PBGA | |
MPC533CVR40 | IC MCU 32BIT 512KB FLASH 388PBGA | |
MPC535CVR40 | IC MCU 32BIT 1MB FLASH 388PBGA | |
MPC562MZP56R2 | IC MCU 32BIT ROMLESS 388PBGA | |
MPC562MZP66R2 | IC MCU 32BIT ROMLESS 388PBGA | |
MPC564CVR66 | IC MCU 32BIT 512KB FLASH 388PBGA | |
MPC564MVR56R2 | IC MCU 32BIT 512KB FLASH 388PBGA | |
MPC564MZP56R2 | IC MCU 32BIT 512KB FLASH 388PBGA | |
MPC564MZP66R2 | IC MCU 32BIT 512KB FLASH 388PBGA | |
MPC565CZP40R2 | IC MCU 32BIT 1MB FLASH 388PBGA | |
MPC565MZP56R2 | IC MCU 32BIT 1MB FLASH 388PBGA |
Detalhes do produto
Descrição
MCF5474VR266 são microprocessadores MCF547x ColdFire®.
Características
ColdFire V4e Core
Core de processador ColdFire V4 superescalar limitado
¢ Frequência interna de núcleo de pico de até 266 MHz (410 MIPS [Dhrystone 2.1] @ 266 MHz)
Arquitetura de Harvard
¢ Cache de instruções de 32 Kbyte
¢ Cache de dados de 32 Kbyte
Unidade de Gestão de Memória (MMU)
¢ Buffers de visualização separados, com 32 entradas, de instrução totalmente associativa e de tradução de dados
Unidade de ponto flutuante (FPU)
¢ Dupla precisão conforme com a norma IEE-754
Oito registos de vírgula flutuante
• Arbitragem do "master bus" interno (XLB)
¢ High performance split address and data transactions (transacções de endereços e dados divididos de alto desempenho)
O apoio a vários modos de estacionamento
• Controlador DRAM (SDRAM) síncrono de taxa de dados dupla de 32 bits (DDR)
Operação de 66133 MHz
Suporta DDR e SDR DRAM
- Inicialização e atualização incorporadas
- até quatro opções de chips que permitem até um GB de memória externa
• Bus de interconexão de componentes periféricos (PCI) versão 2.2
Operação de alvo e iniciador de 32 bits
¢ Apoio a até cinco PCI masters externos
¢ operação a 33 ‰ 66 MHz com relações de divisor PCI-XLB de 1:1, n.o 1:2, e 1:4
• Bus externo flexível multifunção (FlexBus)
Fornece uma interface sem cola para iniciar flash / ROM, SRAM e dispositivos periféricos
¢ até seis chips selecionados
Operação de 33 66 MHz
• Subsistema de E/S das comunicações
- Controlador DMA inteligente de 16 canais
¢ Até dois controladores Ethernet rápidos (FEC) de 10/100 Mbps, cada um com 2 Kbyte separados, recebem e transmitem FIFOs
¢ Controlador de dispositivo de autocarro serial universal (USB) versão 2.0
- Suporte para um comando e seis terminais programáveis, interromper, a granel ou isócrono
4 Kbytes de RAM FIFO de ponto final partilhado e 1 Kbyte de RAM de descritivo de ponto final
Interface de camada física integrada
- Até quatro controladores em série programáveis (PSCs), cada um com 512 bytes separados, recebem e transmitem FIFOs para as interfaces UART, USART, modem, codec e IrDA 1.1.
Interface periférica I2C
Interface periférica em série DMA (DSPI)
• Módulo acelerador de criptografia opcional
¢ Unidades de execução para:
¢ Código de bloco DES/3DES
¢ Código de bloco AES
¢ Código de fluxo RC4
¢ MD5/SHA-1/SHA-256/HMAC hashing
Gerador de números aleatórios
• SRAM de sistema de 32 Kbyte
O mecanismo de arbitragem partilha a largura de banda entre os capitães de autocarro internos
• Unidade de Integração de Sistemas (UIS)
- Controlador de interrupção
- O cronômetro do cão de guarda.
2 temporizadores de 32 bits para alarme e geração de interrupção
- Até quatro temporizadores de uso geral de 32 bits, comparação e capacidade PWM
Portais GPIO multiplexados com pinos periféricos
• Características de depuração e teste
ColdFire modo de depuração de fundo (BDM) porta
Portão de acesso de ensaio JTAG/IEEE 1149.1
• PLL e gerador de relógio
- Faixa de frequências de entrada de 30 a 66,67 MHz
• Tensões de funcionamento
- 1.5V de lógica interna
¢ 2.5V DDR SDRAM bus I/O
¢ 3,3 V PCI, FlexBus e todas as outras E/S
• Consumo estimado de energia
️ Menos de 1,5 W (388 PBGA)
Especificações
Atributo | Atributo Valor |
---|---|
Fabricante | Freescale / N✖P |
Categoria de produtos | Microcontroladores |
Série | MCF547x |
Embalagem | Caixa |
Peso unitário | 0.113988 onças |
Estilo de montagem | SMD/SMT |
Nome comercial | ColdFire |
Embalagem | 388-BBGA |
Temperatura de funcionamento | 0°C ~ 70°C (TA) |
Embalagem do produto do fornecedor | 388-PBGA (27x27) |
Tipo de memória | L1 Cache SRAM |
Número de I-O | 99 I/O |
Velocidade | 266 MHz |
Tamanho da EEPROM | - |
Core-Processador | Coldfire V4E |
Tamanho da RAM | 32K x 8 |
Memória do programa | Sem ROM |
Periféricos | DMA, PWM, WDT |
Conectividade | EBI/EMI, Ethernet, I2C, SPI, UART/USART, USB |
Fornecimento de tensão-Vcc-Vdd | 1.43 V ~ 1,58 V |
Tamanho do núcleo | 32 bits |
Tamanho da memória do programa | - |
Conversores de dados | - |
Tipo de oscilador | Externas |
Largura do autocarro | 1 Núcleo |
Temperatura máxima de funcionamento | + 70 C |
Intervalo de temperatura de funcionamento | 0 C |
Voltagem de alimentação de funcionamento | 1.5 V |
Tipo de interface | Ethernet I2C UART USB |
Núcleo | ColdFire V4 |
Série de processadores | ColdFire |
Largura do Data-Bus | 32 bits |
Embalagem | TEPBGA-388 |
Frequência máxima do relógio | 266 MHz |
L1-Cache-Memória de instruções | 32 kB |
L1-Cache-Data-Memory | 32 kB |
Tamanho da RAM de dados | 32 kB |
Voltagem I-O | 2.5 V 3.3 V |
Número de contadores de temporizadores | 4 x 32 bits |
Temporiadores de cães de guarda | Temporizador de cães de guarda |
Mfr | N✖P USA Inc. |
Pacote | Caixa |
Estatuto do produto | Não para novos desenhos |
Tamanho do núcleo | 32 bits de núcleo único |
Conectividade | EBI/EMI Ethernet I2C SPI UART/USART USB |
Periféricos | DMA PWM WDT |
Número de I-O | 99 |
Tipo de memória de programa | Sem ROM |
Fornecimento de tensão-Vcc-Vdd | 1,43 V ~ 1,58 V |
Tipo de montagem | Montagem de superfície |
Embalagem | 388-BBGA |
Número do produto de base | MCF5474 |
Componente funcional compatível
Forma, embalagem, componente funcional compatível
Parte do fabricante | Descrição | Fabricante | Comparação |
MCF5475ZP266 Microcontroladores e processadores |
32 bits, 266,66 MHz, processador RISC, PBGA388 | N✖P Semicondutores | MCF5474VR266 versus MCF5475ZP266 |
MCF5485CZP200 Microcontroladores e processadores |
32 bits, 200 MHz, processador RISC, PBGA388 | N✖P Semicondutores | MCF5474VR266 versus MCF5485CZP200 |
MCF5484CVR200 Microcontroladores e processadores |
32 bits, 200 MHz, processador RISC, PBGA388 | N✖P Semicondutores | MCF5474VR266 versus MCF5484CVR200 |
MPC8245TZU300D Microcontroladores e processadores |
RISC Microprocessador, 32 bits, 300 MHz, CMOS, PBGA352, 35 X 35 MM, 1,70 MM ALTEZA, 1,27 MM PITCH, CAVITY-UP, TBGA-352 | Motorola Semiconductor Products | MCF5474VR266 versus MPC8245TZU300D |
MCF5485CVR200 Microcontroladores e processadores |
32 bits, 200 MHz, processador RISC, PBGA388 | N✖P Semicondutores | MCF5474VR266 versus MCF5485CVR200 |
MCF5475VR266 Microcontroladores e processadores |
32 bits, 266,66 MHz, processador RISC, PBGA388 | N✖P Semicondutores | MCF5474VR266 versus MCF5475VR266 |
XPC8240RZU250E Microcontroladores e processadores |
Processador de risco | N✖P Semicondutores | MCF5474VR266 versus XPC8240RZU250E |
MCF5484CZP200 Microcontroladores e processadores |
32 bits, 200 MHz, processador RISC, PBGA388 | N✖P Semicondutores | MCF5474VR266 versus MCF5484CZP200 |
MPC8245TVV266D Microcontroladores e processadores |
32 bits, 266 MHz, processador RISC, PBGA352 | N✖P Semicondutores | MCF5474VR266 versus MPC8245TVV266D |
MCF5472VR200 Microcontroladores e processadores |
32 bits, 200 MHz, RISC PROCESSOR, PBGA388, 27 X 27 MM, MS-034AAL-1, PBGA-388 | Rochester Electronics LLC | MCF5474VR266 versus MCF5472VR200 |
