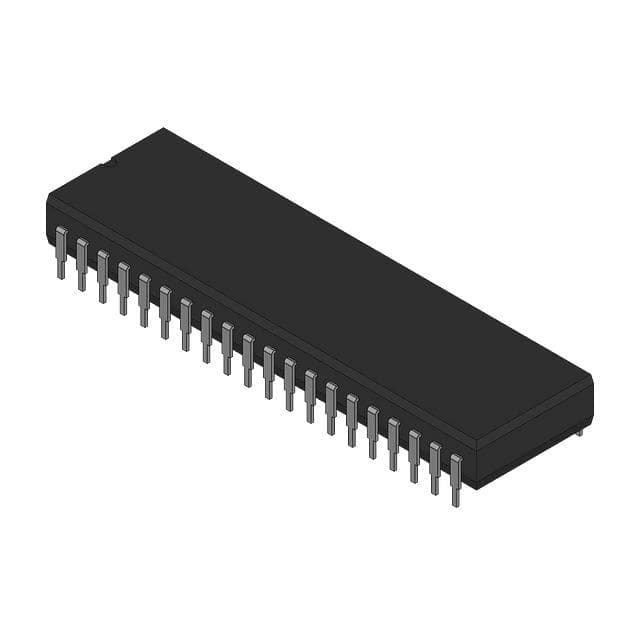

AT80C31X2-3CSUL IC MCU 8BIT ROMLESS 40PDIL Atmel

Descrição

O TS80C31X2 é uma versão CMOS de alto desempenho e sem ROM do microcontrolador de 8 bits de chip único 80C51 CMOS.
O TS80C31X2 mantém todas as características do TSC80C31 com 128 bytes de RAM interna, um sistema de interrupção de 5 fontes, 4 níveis de prioridade, um oscilador no chip e dois temporizadores / contadores.
Além disso, o TS80C31X2 possui um ponteiro de dados duplo, um canal serial mais versátil que facilita a comunicação multiprocessador (EUART) e um mecanismo de melhoria de velocidade X2.
O projeto totalmente estático do TS80C31X2 permite reduzir o consumo de energia do sistema reduzindo a frequência do relógio para qualquer valor, mesmo DC, sem perda de dados.

Características

• 80C31 Compatível
• 8031 compatível com pin e instrução
• Quatro portas de I/O de 8 bits
• Dois temporizadores/contadores de 16 bits
• 128 bytes de RAM do scratchpad
• Arquitetura de alta velocidade
• 40 MHz @ 5V, 30MHz @ 3V
• X2 Capacidade de melhoria da velocidade (6 relógios/ciclo da máquina)
• 30 MHz @ 5V, 20 MHz @ 3V (equivalente a 60 MHz @ 5V, 40 MHz @ 3V)
• Indicador de dados duplo
• Reinicialização de porta assíncrona
• Interrupção Estrutura com
• 5 Fontes interrompidas,
• Sistema de interrupção de 4 níveis prioritários
• UART Full Duplex Reforçado
• Detecção de erros de enquadramento
• Reconhecimento automático de endereços
• modos de controlo de potência
• Modo de inatividade
• Modo de desligamento
• Bandeira de desligamento
• Modo uma vez (emulação em chip)
• Fornecimento de energia: 4,5-5,5 V, 2,7-5,5 V
• Intervalos de temperatura: comercial (0 a 70oC) e industrial (-40 a 85oC)
• Pacotes: PDIL40, PLCC44, VQFP44 1.4, PQFP F1 (13,9 empregada)
